Рулевой механизм нива 2121

Устройство рулевого управления

Рулевое управление предназначено для изменения и поддержания направления движения автомобиля. На автомобиле применяется рулевое управление с левым расположением, передними управляемыми колесами и с травмобезопасным рулем.

Рулевое колесо в автомобиле расположено слева по направлению движения, что обеспечивает лучшую видимость при разъезде с движущимся навстречу транспортом. Травмобезопасность обеспечивается конструкцией промежуточного вала руля и специальным креплением рулевого вала к кузову автомобиля.

Рулевое управление (рис. 42) состоит из рулевого механизма и рулевого привода.

Рис. 42. Рулевое управление:
1 – боковая тяга; 2 – рулевая сошка; 3 – средняя тяга; 4 – маятниковый рычаг; 5 – регулировочная муфта; 6 – поворотный кулак; 7 – рычаг поворотного кулика; 8 – кронштейн маятникового рычага; 9 – подшипник; 10 – труба кронштейна рулевого вала; 11 – рулевой пал; 12 – картер рулевого механизма; 13 – промежуточный вал руля; 14 – рулевая колонка; 15 – рулевое колесо; 16 – кронштейн; 17 – шаровой палец; 18 – резиновый чехол; 19 – наконечник тяги; 20 – вкладыш; 21 – пружина; 22 – заглушка.

Рулевой механизм увеличивает усилие водителя и передает его к рулевому приводу.

На автомобиле применяется червячный рулевой механизм.

Рулевой механизм включает в себя: рулевое колесо 15, рулевой вал 11, промежуточный вал 13 и рулевую пару (червяк и ролик).

Рулевое колесо двухспицевое, пластмассовое, со стальным каркасом. Оно закреплено на шлицах верхнего конца рулевого вала 11, который установлен в трубе 10 кронштейна 16 в двух шариковых подшипниках 9. Рулевой вал с рулевой колонкой 14 с помощью кронштейна 16 крепится к кузову автомобиля.

Крепление кронштейна к кузову выполнено так, что при авариях рулевой вал 11 с рулевым колесом незначительно перемещаются в сторону водителя, чем обеспечивается его безопасность. Нижний конец рулевого вала через шлицы соединяется с промежуточным валом 13, представляющим собой карданный вал с двумя шарнирами. Промежуточный вал также через шлицы соединен с валом 12 (рис. 43) червяка 11. Червяк установлен в картере 4 в двух шариковых подшипниках 14, затяжка которых регулируется с помощью прокладок 15, устанавливаемых под крышку 16. Червяк находится в зацеплении с роликом 6, который установлен в пазу головки вала 5 рулевой сошки на оси 17 на игольчатых подшипниках 18. Вал рулевой .сошки установлен в картере 4 в бронзовых втулках 3. Зацепление червяка и ролика регулируется с помощью регулировочного винта 7, головка которого входит в паз вала 5 рулевой сошки. Регулировочный винт ввернут в крышку 10 и контрится гайкой 8. На шлицевом конце вала 5 установлена рулевая сошка 1.

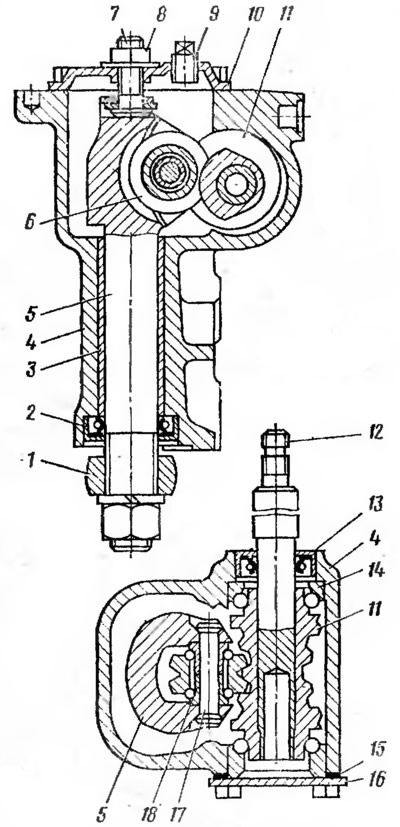

Рис. 43. Рулевой механизм:
1 – рулевая сошка; 2, 13 – сальники; 3 – втулка; 4 – картер; 5 – вал рулевой сошки; 6 – ролик; 7 – регулировочный винт; 8 – гайка; 9 – заливная пробка; 10 – крышка; 11 – червяк; 12 – вал червяка; 14 – подшипник; 15 – регулировочные прокладки; 16 – нижняя крышка; 17 – ось ролика; 18 – игольчатый подшипник.

Рулевой привод передает усилие от рулевого механизма к управляемым колесам. Рулевой привод обеспечивает правильный поворот управляемых колес автомобиля.

Рулевой привод (см. рис. 42) включает в себя: рулевую сошку 2, маятниковый рычаг 4, боковые 1 и среднюю 3 тяги с шарнирами и рычаги 7 поворотных кулаков. На автомобиле применяется рулевой привод с разрезной рулевой трапецией. Рулевая трапеция обеспечивает поворот управляемых колес автомобиля иа разные углы (внутреннее колесо на больший угол, чем наружное). Она расположена сзади оси передних колес. Рулевая трапеция состоит из трех поперечных тяг и рычагов 7, шарнирно соединенных между собой. Средняя тяга 3 рулевой трапеции выполнена сплошной. Одним концом она соединена с рулевой сошкой 2, а другим — с маятниковым рычагом 4, который закреплен неподвижно на оси, установленной в двух пластмассовых втулках в кронштейне 10, закрепленном на кузове автомобиля. Боковая тяга 1 состоит из двух наконечников, соединенных между собой регулировочной муфтой 5, фиксируемой на наконечниках хомутами. Это позволяет изменять длину боковых тяг рулевой трапеции при регулировке схождения передних управляемых колес автомобиля. Соединение средней тяги и боковых тяг рулевой трапеции с сошкой и маятниковым рычагом, а также боковых тяг с рычагами 7 поворотных кулаков выполнено с помощью шаровых шарниров, которые обеспечивают возможность относительного перемещения деталей рулевого привода в горизонтальной и вертикальной плоскостях при одновременной надежной передаче усилий между ними. Шаровые шарниры размещаются в наконечниках 19 рулевых тяг. Палец 17 сферической головкой опирается на конусный пластмассовый вкладыш 20, который поджимается пружиной 21, устраняющей зазор в шарнире при износе. Шаровой шарнир с одного конца закрыт заглушкой, а с другого защищен резиновым чехлом. Палец шарнира своей конусной частью жестко крепится в детали рулевого привода, к которой присоединяется рулевая тяга.

Стабилизация управляемых колес. Силы, действующие на автомобиль, стремятся отклонить управляемые колеса от положения, соответствующего прямолинейному движению.Чтобы не допустить поворота колес под действием возмущающих сил (толчков от наезда на неровности дороги, порывов ветра и т. д.), управляемые колеса должны обладать соответствующей стабилизацией. Чем она лучше, тем лучше управление автомобилем, выше безопасность движения, меньше износ шин и рулевого управления.

На автомобиле стабилизация управляемых колес обеспечивается наклонами их оси поворота в поперечной и продольной плоскостях и упругими свойствами пневматической шины.

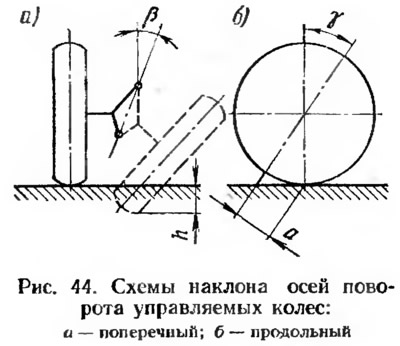

Поперечный наклон оси поворота (рис. 44, а), характеризуемый углом β, при повороте колеса вызывает подъем передней части автомобиля на некоторую высоту h. При этом масса передней части автомобиля стремится возвратить колесо в положение, соответствующее прямолинейному движению.

Продольный наклон оси поворота (рис. 44, б), определяемый углом γ, создает плечо а, на котором действуют реакции, возникающие при повороте колеса между шиной и дорогой в точках их касания. Эти реакции помогают возврату колеса в нейтральное положение.

У автомобиля «Нива» ВАЗ-2121 наклоны оси поворота управляемых колес составляют: поперечный β = 3°30’±30′, продольный γ = 6°10’±30′. Поперечный наклон оси поворота на автомобиле регулируют при помощи регулировочных шайб 39 (см. рис. 37), устанавливаемых между осью 38 верхних рычагов и кронштейном 2 поперечины передней подвески. Продольный наклон оси поворота регулируют шайбами 44 (см. рис. 37), которые устанавливаются на оси 46 нижнего рычага 1 передней подвески.

Читать еще:  Большой расход на холостых оборотах ваз 2114

Конструкция рулевого управления автомобиля Нива ВАЗ-2121

Рулевое управление – с механической связью, без усилителя. Рулевой механизм – «глобоидальный червяк – двухгребневой ролик», передаточное число редуктора – 16,4.

Рулевая трапеция образована тремя рулевыми тягами (одна средняя и две боковых), сошкой, маятниковым рычагом и рычагами поворотных кулаков.

Боковые тяги состоят из двух наконечников, соединенных резьбовой разрезной муфтой.

На внутреннем (коротком) наконечнике – правая резьба, на наружном – левая.

На соединительной муфте резьба также разного направления, поэтому при ее поворачивании длина боковой тяги может увеличиваться или уменьшаться, что нужно для регулировки схождения колес.

Муфта фиксируется на наконечниках стяжными хомутами. На концах рулевых тяг находятся шаровые шарниры. Их пальцы имеют конусную посадку в рычагах и зафиксированы в них гайками со шплинтами.

Шаровая головка пальца вращается в пластмассовом вкладыше, поджимаемом пружиной к корпусу шарнира.

Другим концом пружина упирается в стальную заглушку, завальцованную в корпус шарнира.

Благодаря конусности наружной поверхности вкладыша и внутренней поверхности корпуса шарнира при поджатии вкладыша выбирается люфт между вкладышем и шаровой головкой пальца. Чтобы убедиться, что вкладыш не заклинен в корпусе, рукой или монтажной лопаткой нажимают на корпус шарнира в направлении пальца – при этом палец должен уйти внутрь корпуса на 0,5–1,5 мм.

При заклинивании шарнира или ощутимом люфте в нем заменяют рулевую тягу (рулевой наконечник).

От влаги и грязи шарнир защищен резиновым чехлом, напрессованным на корпус. При повреждении чехла немедленно замените его, удалив с поверхности шарнира старую смазку и добавив новую (ШРБ-4).

Кронштейн маятникового рычага прикреплен к правому лонжерону двумя болтами с самоконтрящимися гайками.

Корпус кронштейна – литой, из алюминиевого сплава. В нем установлены две пластмассовые втулки, в которых вращается ось маятникового рычага.

Сверху и снизу на ось надеты шайбы, которые поджимают втулки к корпусу кронштейна. Нижняя шайба упирается в маятниковый рычаг, закрепленный на оси самоконтрящейся гайкой, верхняя – в гайку со шплинтом. Эту гайку затягивают на снятом кронштейне так, чтобы маятниковый рычаг не проворачивался под собственным весом, а лишь под нагрузкой 1–2 кгс.

На рабочие поверхности втулок и в пространство между осью и корпусом закладывают смазку Литол-24. Для защиты от грязи служат два резиновых уплотнительных кольца, установленных между шайбами и корпусом рычага.

При износе втулок их заменяют, при износе корпуса или оси заменяют кронштейн.

Рулевой механизм прикреплен тремя болтами с самоконтрящимися гайками к левому лонжерону. Его корпус – литой, из алюминиевого сплава.

В его нижней (удлиненной) части запрессованы две бронзовые втулки, в которых вращается вал рулевой сошки.

На нижнем шлицевом конце вала гайкой закреплена рулевая сошка (она устанавливается на вал только в определенном положении).

На верхней части вала выполнен прилив с вырезом; в нем расположен двухгребневой ролик, вращающийся в шариковых или игольчатых подшипниках.

В Т- образный паз на верхнем торце вала входит головка винта, которым регулируется зазор между роликом и червяком (см. ниже).

Осевой люфт головки в пазу не должен превышать 0,05 мм; это достигается подбором толщины надеваемой на винт регулировочной пластины.

Винт перемещается по резьбе в крышке рулевого механизма и стопорится гайкой и фигурной шайбой.

Червяк рулевого механизма вращается в двух шариковых радиально-упорных подшипниках, зазор в которых регулируется подбором прокладок между корпусом и нижней крышкой (при этом из механизма выливается масло, по окончании регулировки его уровень необходимо восстановить).

При правильно отрегулированном зазоре момент проворачивания вала червяка (со снятым валом сошки) должен быть в пределах 20–49 Н.см. Если он меньше, уменьшают толщину пакета прокладок, если больше – увеличивают.

После установки вала сошки регулируют зазор в зацеплении ролика с червяком: момент сопротивления проворачиванию вала червяка при повороте на 30° вправо-влево от среднего положения должен быть 88–118 Н.см, а при больших углах – не более 69 Н.см.

На практике простейший контроль заключается в следующем: на снятом рулевом механизме вал червяка должен проворачиваться от руки с заметным возрастанием усилия вблизи среднего положения, осевого люфта вала быть не должно.

Для заливки масла в картер рулевого механизма в верхней крышке предусмотрено отверстие, закрываемое резьбовой пробкой.

Трансмиссионное масло заливают до кромки этого отверстия (0,215 л), по нему же контролируют уровень.

Утечка масла возможна из-под нижней крышки подшипника вала червяка (из-за ее деформации) или через сальниковые уплотнения валов сошки и червяка.

Ремонт редуктора в домашних условиях (за исключением регулировки зазоров и замены сальников) не рекомендуется. Рулевой вал – двухзвенный, состоит из верхнего и промежуточного валов.

Верхний вал вращается в двух подшипниках с резиновыми втулками, завальцованных в трубе кронштейна вала.

В нижней части к валу приварено кольцо с пазом, в который входит запорный ригель противоугонного устройства. На верхнем шлицевом конце вала закреплено рулевое колесо, гайка его крепления закернена.

Промежуточный вал имеет на концах карданные шарниры с разрезными шлицевыми наконечниками, стягиваемыми болтами; нижний соединен с валом червяка, верхний – с верхним рулевым валом.

Травмобезопасность рулевого управления обеспечивается складыванием рулевого вала за счет карданных шарниров и особого крепления кронштейна рулевого вала. Последний прикреплен к кронштейну кузова в четырех точках: сверху – на приварных болтах с гайками и шайбами, снизу – специальными отрывными болтами с фиксирующими пластинами.

При столкновении края фиксирующих пластин деформируются и проскакивают через прямоугольные отверстия кронштейна рулевого вала.

При этом за счет складывания рулевого вала рулевое колесо перемещается не назад, а вверх и вперед, уменьшая вероятность травм грудной клетки водителя.

Рулевое управление

Рулевое управление на “Ниве” может быть с гидроусилителем (начиная с 2009 г.) , без гидроусилителя, а так же оснащённое подушкой безопасности. С ноября 1998 года для повышения пассивной безопасности на автомобили устанавливают телескопический промежуточный вал вместо цилиндрического промежуточного вала, а рулевое колесо крепят самоконтрящейся гайкой.

Рулевой механизм в сборе с приводом (без гидроусилителя)

1 – сошка;
2 – средняя тяга;
3 – корпус кронштейна маятникового рычага;
4 – ось рычага;
5 – маятниковый рычаг;
6 – втулка;
7 – регулировочная гайка;
8 – внутренний наконечник тяги;
9 – регулировочная муфта;
10 – нижняя шаровая опора;
11 – поворотный кулак;
12 – верхняя шаровая опора;
13 – поворотный рычаг;

Читать еще:  Сколько стоит сцепление на приору цена

14 – наружный наконечник тяги;
15 – стяжной хомут;
16 – правый лонжерон;
17 – верхняя крышка картера;
18 – картер рулевого механизма;
19 – уплотнитель;
20 – вал червяка;
21 – кронштейн вала;
22 – промежуточный вал;
23 – верхний вал;
24 – рулевое колесо;
25 – левый лонжерон.

Верхний вал рулевого управления

11 – подшипник верхнего вала; 12 – кронштейн крепления вала рулевого управления; 13 – втулка замка; 14 – труба кронштейна крепления вала руля; 15 – верхний вал рулевого управления;

Устройство рулевого управления с гидроусилителем (с 2009 г.)

Вид снизу автомобиля на элементы рулевого управления

Расположение элементов рулевого управления на автомобиле: 1, 7 – наружные наконечники рулевых тяг; 2, 6 – регулировочные муфты; 3, 5 – внутренние наконечники рулевых тяг; 4 – насос гидроусилителя; 8 – рулевой механизм; 9 – средняя тяга; 10 – маятниковый рычаг

В систему гидравлического усилителя входят лопастный насос, бачок для рабочей жидкости, шланги подвода и отвода жидкости и рулевой механизм.

Система гидроусилителя рулевого управления: 1 – насос гидроусилителя рулевого управления; 2 – прокладка; 3 – болт-штуцер; 4 – шланг высокого давления; 5 – подводящий шланг; 6 – пробка бачка с указателен уровня жидкости; 7 – бачок; 8 – хомут; 9 – рулевой механизм; 10 – шланг низкого давления


Описание рулевого управления

Рулевое управление – с механической связью, без усилителя. Рулевой механизм – «глобоидальный червяк – двухгребневой ролик», передаточное число редуктора – 16,4.

В вариантном исполнении автомобиль оборудуют гидроусилителем рулевого управления значительно снижающим усилие на рулевом колесе. Если гидроусилитель рулевого управления не функционирует (например, при буксировке автомобиля с неработающим двигателем), возможность управлять автомобилем сохраняется, но для этого требуется прикладывать к рулевому колесу значительно большее усилие.

Рулевая трапеция образована тремя рулевыми тягами (одна средняя и две боковых), сошкой, маятниковым рычагом и рычагами поворотных кулаков. Боковые тяги состоят из двух наконечников, соединенных резьбовой разрезной муфтой. На внутреннем (коротком) наконечнике – правая резьба, на наружном – левая. На соединительной муфте резьба также разного направления, поэтому при ее поворачивании длина боковой тяги может увеличиваться или уменьшаться, что нужно для регулировки схождения колес. Муфта фиксируется на наконечниках стяжными хомутами.

На концах рулевых тяг находятся шаровые шарниры. Их пальцы имеют конусную посадку в рычагах и зафиксированы в них гайками со шплинтами. Шаровая головка пальца вращается в пластмассовом вкладыше, поджимаемом пружиной к корпусу шарнира. Другим концом пружина упирается в стальную заглушку, завальцованную в корпус шарнира. Благодаря конусности наружной поверхности вкладыша и внутренней поверхности корпуса шарнира при поджатии вкладыша выбирается люфт между вкладышем и шаровой головкой пальца.

Чтобы убедиться, что вкладыш не заклинен в корпусе, рукой или монтажной лопаткой нажимают на корпус шарнира в направлении пальца – при этом палец должен уйти внутрь корпуса на 0,5–1,5 мм. При заклинивании шарнира или ощутимом люфте в нем заменяют рулевую тягу (рулевой наконечник). От влаги и грязи шарнир защищен резиновым чехлом, напрессованным на корпус. При повреждении чехла немедленно замените его, удалив с поверхности шарнира старую смазку и добавив новую (ШРБ-4).

Кронштейн маятникового рычага прикреплен к правому лонжерону двумя болтами с самоконтрящимися гайками. Корпус кронштейна – литой, из алюминиевого сплава. В нем установлены две пластмассовые втулки, в которых вращается ось маятникового рычага. Сверху и снизу на ось надеты шайбы, которые поджимают втулки к корпусу кронштейна. Нижняя шайба упирается в маятниковый рычаг, закрепленный на оси самоконтрящейся гайкой, верхняя – в гайку со шплинтом. Эту гайку затягивают на снятом кронштейне так, чтобы маятниковый рычаг не проворачивался под собственным весом, а лишь под нагрузкой 1–2 кгс. На рабочие поверхности втулок и в пространство между осью и корпусом закладывают смазку Литол-24. Для защиты от грязи служат два резиновых уплотнительных кольца, установленных между шайбами и корпусом рычага. При износе втулок их заменяют, при износе корпуса или оси заменяют кронштейн.

Рулевой механизм прикреплен тремя болтами с самоконтрящимися гайками к левому лонжерону. Его корпус – литой, из алюминиевого сплава. В его нижней (удлиненной) части запрессованы две бронзовые втулки, в которых вращается вал рулевой сошки. На нижнем шлицевом конце вала гайкой закреплена рулевая сошка (она устанавливается на вал только в определенном положении). На верхней части вала выполнен прилив с вырезом; в нем расположен двухгребневой ролик, вращающийся в шариковых или игольчатых подшипниках. В Т-образный паз на верхнем торце вала входит головка винта, которым регулируется зазор между роликом и червяком (см. ниже). Осевой люфт головки в пазу не должен превышать 0,05 мм; это достигается подбором толщины надеваемой на винт регулировочной пластины. Винт перемещается по резьбе в крышке рулевого механизма и стопорится гайкой и фигурной шайбой.

Возможны два варианта установки ролика вала сошки: на игольчатом или на шариковом подшипнике.

Червяк рулевого механизма вращается в двух шариковых радиально-упорных подшипниках, зазор в которых регулируется подбором прокладок между корпусом и нижней крышкой (при этом из механизма выливается масло, по окончании регулировки его уровень необходимо восстановить). При правильно отрегулированном зазоре момент проворачивания вала червяка (со снятым валом сошки) должен быть в пределах 20–49 Н.см. Если он меньше, уменьшают толщину пакета прокладок, если больше – увеличивают. После установки вала сошки регулируют зазор в зацеплении ролика с червяком: момент сопротивления проворачиванию вала червяка при повороте на 30° вправо-влево от среднего положения должен быть 88–118 Н.см, а при больших углах – не более 69 Н.см. На практике простейший контроль заключается в следующем: на снятом рулевом механизме вал червяка должен проворачиваться от руки с заметным возрастанием усилия вблизи среднего положения, осевого люфта вала быть не должно.

Для заливки масла в картер рулевого механизма в верхней крышке предусмотрено отверстие, закрываемое резьбовой пробкой. Трансмиссионное масло заливают до кромки этого отверстия (0,215 л), по нему же контролируют уровень. Утечка масла возможна из-под нижней крышки подшипника вала червяка (из-за ее деформации) или через сальниковые уплотнения валов сошки и червяка. Ремонт редуктора в домашних условиях (за исключением регулировки зазоров и замены сальников) не рекомендуется.

Читать еще:  Какая машина лучше ваз 2115 или калина

Рулевой вал – двухзвенный, состоит из верхнего и промежуточного валов. Верхний вал вращается в двух подшипниках с резиновыми втулками, завальцованных в трубе кронштейна вала. В нижней части к валу приварено кольцо с пазом, в который входит запорный ригель противоугонного устройства. На верхнем шлицевом конце вала закреплено рулевое колесо, гайка его крепления закернена.

Промежуточный вал имеет на концах карданные шарниры с разрезными шлицевыми наконечниками, стягиваемыми болтами; нижний соединен с валом червяка, верхний – с верхним рулевым валом.

Травмобезопасность рулевого управления обеспечивается складыванием рулевого вала за счет карданных шарниров и особого крепления кронштейна рулевого вала. Последний прикреплен к кронштейну кузова в четырех точках: сверху – на приварных болтах с гайками и шайбами, снизу – специальными отрывными болтами с фиксирующими пластинами. При столкновении края фиксирующих пластин деформируются и проскакивают через прямоугольные отверстия кронштейна рулевого вала. При этом за счет складывания рулевого вала рулевое колесо перемещается не назад, а вверх и вперед, уменьшая вероятность травм грудной клетки водителя.

Видео

Рулевой редуктор Нива

Регулировка рулевого редуктора и причины, способствующие появлению необходимости в регулировке рулевой колонки на автомобилях семейства Нива (2121, 2131, 21213, 21214, Шевроле и прочего многообразия как бы серий и под серий), есть тема данного повествования.

Сии работы не есть сложные и при наличие прямых рук и желания, на ура выполняются в гараже своими руками, ну или руками местного корефана

Устройство рулевого редуктора на Ниве

Но прежде, чем приступить к шаманству с бубном, несколько слов об устройстве того самого рулевого редуктора. Шайтан машинка хоть и не хитра в своих конструктивных изысках, но все же требует наличия смекалки и понимания у всяк решившегося на ремонт.

Немного сухих терминов:

Картинка спизжена с просторов интернета (с) х.з кто

  1. Картер
  2. Сошка
  3. Нижняя крышка картера
  4. Регулировочные прокладки
  5. Наружное кольцо подшипника вала червяка
  6. Сепаратор с шариками
  7. Вал сошки
  8. Регулировочные винт
  9. Регулировочная пластина
  10. Стопорная шайба
  11. Вал червяка
  12. Верхняя крышка картера
  13. Уплотнительная прокладка
  14. Втулка вала сошки
  15. Сальник вала червяка
  16. Сальник вала сошки.

В процессе эксплуатации колонки, червяк и ролик, а именно при их совокупной работе (трение или качение х.з как правильно), в данной паре увеличивается эксплуатационный зазор, банально появляется люфт и сцуко какие-то непонятные стуки и звуки.

Появление люфта ведет к увеличению свободного хода рулевого колеса, биению. А это в свою очередь не есть нормалды. Гуляет руль? Плохая управляемость, теряется чувствительность и скорость реагирования, а значит о безопасном вождение можно умолчать.

Тут я вам Америку не открыл.

Данный люфт, если вовремя не устранить, а именно не отрегулировать рулевой редуктор, приводит к появлению сколов, микротрещин и в последующем механическом повреждении главной пары – червяка и сошки.

Ну а в конечном итоге наступает полный абзац и выход из строя. И ты, да да, именно ты, попадаешь на свои кровно заработанные тугрики, ибо новый рулевой редуктор меньше пятерки, а для Шевролетов с ГУР и без них, до целой десятки рубликов, в местных магазинах китайских запчастей, стоить не будет… проверено…

Не, конечно, не все так страшно ибо редуктор можно снять и разобрать. О том, как это сделать пойдет речь ниже.

Как разобрать рулевой редуктор Нива


  • В первую очередь с редуктора следует слить масло.
  • Отсоединив тяги и выкрутив болты крепления редуктора к лонжерону кузова, снимаем его с автомобиля.
  • Снимаем сошку. Выкручиваем гайку его крепления. Сошка как правило сильно прикипает, для ее снятия, следует наносить по ней резкие удары молотком.
  • Затем откручиваем болты крепления верхней крышки корпуса редуктора и снимаем ее вместе с регулировочными прокладками.
  • Теперь из картера следует вытолкнуть наружное кольцо подшипника. Для этого используем вал червяка.
  • После чего вынимаем вал вместе с сепаратором.
  • Снимаем сальники вала червяка и вала сошки.

Регулировка рулевого редуктора Нива

И так, мы выполнили разборку и замену изношенных элементов, установили редуктор на автомобиль и теперь можно приступать к регулировке.

Порядок наших действий будет выглядит следующим образом:

  • Открыв капот и взглядом обнаружив редуктор, на верхней крышке корпуса которого имеется регулировочный винт и стопорная гайка они то нам и нужны.
  • Ослабляем затяжку стопорной гайки, плоской отверткой начинаем вращать винт. Закручивая винт по часовой стрелке, люфт в шестернях колонки будет уменьшаться, но это при условии, что длина регулировочного винта нам позволяет его закручивать.

Если винт закручен до упора, а люфт не убирается, то колонка идет под замену.

Обслуживание рулевого редуктора Нива (Шевроле, 2121, 21213 и 21214)

Как и любой другой узел, рулевой редуктор обслуживать следует, придерживаясь трех нехитрых правил.

Три простых, но в то же время важных правила, которые следует всегда соблюдать:

  • Своевременный визуальный осмотр.
  • Своевременный контроль уровня масла в редукторе.
  • Своевременная регулировка.

Своевременный визуальный осмотр , позволяет во-время определить и выявить масляные подтеки, механические дефекты и другие повреждения на корпусе редуктора.

Контроль уровня масла – сюда так же входит своевременная замена масла.

Некоторые умельцы, приноровились заливать в редуктор жидкий ЛИТОЛ, предварительно расплавив его на плитке в посудине.

Хорошо или плохо? Каждый решает сам для себя. Лично мое мнение, что данная мера имеет место быть в обслуживании редукторов, эксплуатационный срок службы которых, близится к закату. Зазоры в шестернях простой регулировкой уже не устраняются и единственный выход, дабы избавиться от стуков, залить в корпус редуктора жидкий литол, тем самым хоть чуть-чуть нивелировать люфт.

Ну и регулировка – позволяет вовремя исключить люфт в шестернях редуктора.

Последовательно соблюдая три вышеприведенные рекомендации, будьте уверенны, рулевой редуктор на ниве прослужит вам верой и правдой не один десяток тысяч километров пробега.
