Двигатель hr16de технические характеристики

Содержание

Двигатель Nissan hr16de

Универсальный двигатель h4m/hr16de прототипом модели, которого был двс от компании renault. Агрегат зарекомендовал себя как экономичный и походящий под топливо типа евро 95.

Стандарты, используемые в разработки устройства, позволяют не только долго его эксплуатировать даже в самых тяжёлых и переменчивых климатических зонах, но и проводить модернизацию.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Подробнее о технических характеристиках, происхождении и марках автомобиля, на который устанавливается агрегат можно узнать из материала, приведённого в статье ниже.

Описание

Для России этот мотор стал привлекателен и интересен тем, он официально устанавливается на новые модели автомобиля Lada X-Ray на заводе АвтоВАЗ. Базовый агрегат имеет мощность в 114 л с. Ранее аппарат монтировался на такие иномарки как Рено и Nissan. И сегодня его можно встретить на многих моделях автомобилей от седанов до кроссоверов городского типа.

При разработке агрегата инженеры решили увеличить акцент на КПД ДВС. Было внедрено устройство, позволяющее в атематическом режиме изменять фазы газораспределения. Впускной вал изменил наклон при вращении.

Такие инновации более 10 лет назад, с момента выпуска в 2006 году произвели технический фурор, сделав акцент на высокое качество и экономичный расход топлива на автомобилях такого класса, как седаны и кроссоверы.

Был также сделан акцент на снижение общей массы силового агрегата. В этом случае разработчики сменили сплав в блоках цилиндров на алюминий. Снижение общей массы силовой установки позволило значительно увеличить ресурс подвески на транспортном средстве.

Технические характеристики

На двигатель устанавливается не ремень грм, а цепь. Это повышает запас хода и на ранних этапах не стоит волноваться, что она может быть растянута. Мотор, устанавливаемый на ниссан и другие марки, имеет средний объём 1.6 литров.

Модель двигателя проходила заводскую модернизацию. Так, были установлены н по 2 форсунки на каждый из цилиндров. Это позволило значительно понизить расход топлива. Дополнительно блок цилиндров повысил мощность аппарата. Также благодаря модернизированной системе снизились холостые обороты в гбц.

Таблица с техническими характеристиками аппарат выглядит следующим образом:

Аббревиатура двигателя приводиться следующим образом:

  • Hr – это названия модели самого агрегата;
  • 16 – в десятичной системе обозначает допустимый объём двигателя – 1.6 литра;
  • D – в моторе уставлены 4 клапана в каждом из цилиндров и 2 распределительных вала;
  • E – установлены форсунки или система многоточечного впрыска.

Важным моментом является теплопроводность алюминиевого сплава. Благодаря этим свойствам инженерам удалось значительно снизить время прогрева авто. Это положительно повлияло на расход топлива в целом при эксплуатации авто.

На какие модели производятся установки

На каких машинах стоит двс? Производителей оборудования много. При этом на авто концернах используется двигатель более 10 лет. Сегодня список автомобилей, где установлен h4m/hr16de, выглядит следующим образом:

Давление масло в двигателе регулируется магнитным клапаном. Он управляется посредством электроники в системе автомобиля.

В моторе также были введены такие инновации как:

  • Форсунки топлива нового типа;
  • Свечи для проведения пуска последнего поколения;
  • Дроссельные заслонки на электронном исполнении;
  • Новый тип гидромуфты.

Использование новых типов CVTC расположенных между расположенными с внутренней стороны впускными клапанами, хорошо снизило сопротивление на впуске выпуске. Такое свойство помогло добиться повышение оборотов в минуту при низких и средних показателях при движении. Ремонтопригодность у агрегата хороша. Отзывы автовладельцев указывают, что запас хода на таких моделях как кашкай составляет не менее 200 -250 тысяч километров. Потом потребуется проводить капитальный ремонт агрегата. Таких показателей можно добиться, своевременно выполняя ТО и меняя расходники. Есть и у двигателя свои слабые стороны. К ним относятся:

  • Гидрокомпенсаторы отсутствуют. В результате автовладельцы должны периодически производить регулировки клапанов. Делается при помощи замены толкателей. Стоимость работ высокая.
  • Масляный насос и цепь грм также имеют высокую цену.
  • Топливный насос в бензобаке имеет сложную модульную конструкцию. Если одно из комплектующих на узле выйдет из строя, это приведёт к тому, что придётся проводить замену всего агрегата.

Измерение давления в рампе позволит избежать проблемы связанной с быстрым выходом из строя топливного насоса. Вкладыши коренные на шейках коленвалов могут быть также повреждены от неправильной эксплуатации или использования не подходящего по марки масла.

Распространённые проблемы

При эксплуатации такого автомобиля как ниссан жук или лада веста может появиться после непродолжительного использования стук на холодную. Это может быт связано с растяжением ремня грм. Для того чтобы проверить этот факт нужно убедиться что метки грм установлены на местах. Слабая компрессия может также стать причиной, из-за которой появляется стук.Также двигатель имеет следующие слабые места:

  • Несвоевременная замена свечей образует нагар на контактах;
  • Масляный фильтр может стать причиной, что появиться течь масла;
  • Выход из строя правой подушки двигателя.
Читать еще:  Лада веста универсал полная комплектация

В последнем пункте, если двигатель начинает сильно троить, это следствие образования поломки. Требуется просто сменить подушку и стук пройдёт.Ещё одна распространённая проблема при долгой эксплуатации это работа мотора. На средних и малых оборотах он может неожиданно заглохнуть. Решить проблему такого типа можно заказав новое реле для блока зажигания. Для обслуживания потребуется:

  • Своевременно менять масло и свечи;
  • Должны производиться ручная регулировка клапанов;
  • Ремень генератора при возникновении ослабления в натяжении должен быть сразу заменён.

Такие действия позволят избежать более серьёзных поломок в системе двигателя. Согласно карте технического обслуживание все эти действия проводятся по планам. Если были замечены стуки или свист стоит сразу обращаться в диагностику.

Не все модели транспортных средств сталкиваются с подобными проблемами. Но как показывает практика, при продолжительной эксплуатации в неблагоприятных условиях такие неполадки могут возникнуть.

Какое масло используется

Рекомендованное масло для нормальной работы агрегата в целом:

Допуски масла по технической документации составляют каждые 1500 0киллометров согласно технической документации. При этом объем масла в двигателе 4.3 литра. Практика показывает, что производить замену, особенно если автомобиль часто эксплуатируется в зимнее время лучше каждые 7500 километров.

Обратите внимание, если жрет масло, то возможно причина кроется в проблемах с масленым насосом. Выяснить неисправность можно, проведя диагностику и замерив, точный расход по установленным показателям.

Модернизация

Цена модернизации различается. Важно учитывать, что тюнинг может проводиться в качестве прошивки электронного блока или физического апгрейда силовой установки. Многие водители предпочитают устанавливать систему гбо, в качестве основной. Двигатель имеет экономичный расход, на газовой установке он будет ещё меньше. Контрактные двигатели поставляются по заказу без проблем.

Установка имеет массовый рынок и часто устройство подвергается индивидуальной модернизации при помощи интеркуллером и турбонаддува. Также в апгрейде принимают участие:

  • сальник коленвала;
  • передний привод;
  • прошивка центрального блока управления;
  • система охлаждения силового агрегата;
  • ролик натяжной.

Декоративная накладка монтируется поверх основной части двигателя. При проведении ремонтных работ потребуется совершить её демонтаж. Двигатели с увеличенным ходом имеют, как уже говорилось выше, значительный ресурс, после чего происходит обновление комплектующих или полная замена на приобретённый заранее контрактный аппарат.Чип тюнинг мотор данной версии не даёт значительного прироста мощности.

В результате увеличение может быть максимум до 5 лошадиных сил. В реальности же при движении этого заметно не будет. Стоит внимательно относиться к прошивкам такого типа. Неправильные настройки могут значительно снизить ресурс двигателя и ускорить его выход из строя.

Двигатель Nissan HR16DE

  • Двигатели
  • Nissan
  • HR16DE

1.6-литровый двигатель Ниссан HR16DE впервые представили на автосалоне в Токио 2005 года и до сих пор вполне активно устанавливают на многие массовые модели японского концерна. На отечественном АвтоВАЗе собирают одну из модификаций этого мотора под индексом H4Mk.

В семейство HR также входят двс: HR15DE и HRA2DDT.

Технические характеристики двигателя Nissan HR16DE 1.6 литра

Описание устройства мотора HR16 DE 1.6 литра

1.6-литровый агрегат серии HR был впервые представлен на Токийском автосалоне 2005 года. Конструкция была вполне обычной для японского моторостроения тех лет: алюминиевый блок с чугунными гильзами и открытой рубашкой охлаждения, алюминиевая 16-клапанная головка, привод ГРМ цепью, фазорегулятор на впуске и цельные толкатели вместо гидрокомпенсаторов.

Впрыск топлива тут распределенный, но не совсем обычный, с двумя форсунками на цилиндр, а благодаря применению электронного дроссельного узла двигатель удалось вписать в Евро 5.

На видео китайская версия двс с двумя фазорегуляторами

  • Руководство для Ниссан Ноут 1.6 вы найдете на Драйв 2

    Немало полезной информации собрано на Club-Nissan.ru

    Расход топлива HR16DE

    На примере Nissan Note 2010 года с механической коробкой передач:

    Аналогичные двигатели других производителей:

    На какие машины ставится силовой агрегат Ниссан HR16 DE

    Отзывы на двигатель HR16DE его плюсы и минусы

    • Простая и уже изученная конструкция
    • Нет больших проблем по надежности
    • Доступные сервис и запасные части
    • Нормально переваривает 92-й бензин
    • Весьма часто встречается жор масла
    • Не самый высокий ресурс цепи ГРМ
    • Может с трудом заводиться в морозы
    • Не предусмотрены гидрокомпенсаторы

    Регламент обслуживания двс Nissan HR16 DE 1.6 l

    Видео-инструкция по замене масла и фильтров

  • Недостатки, поломки и проблемы двигателя HR16DE

    Этот очень надежный мотор в первые годы выпуска отметился целым ворохом проблем: были трудности с заводкой в мороз, часто прогорало кольцо приемной трубы глушителя, проводилась массовая отзывная компания по замене дефектного реле блока зажигания.

    Самым известным недостатком этого мотора является прогрессирующий расход масла. Нередко он появляется уже на малых пробегах и пропадает после подбора иной смазки, однако чаще всего масложор начинается после 100 000 км помогает лишь замена колец.

    Многие владельцы сталкиваются с растяжением цепи ГРМ на пробеге около 200 000 км. Часто кроме цепи, звездочек и башмаков замены требует дорогостоящий фазорегулятор.

    К мелким проблемам силового агрегата мы отнесем не самый большой ресурс его опор, вечно свистящий ремень генератора и необходимость в регулировке зазоров клапанов.

    Читать еще:  Отказала печка на ваз 2114 причины

    Производитель заявляет ресурс двигателя в 200 000 км, но он легко ходит и до 300 000 км.

    Цена двигателя Nissan HR16DE нового и бу

    * Цена на данный двигатель указана справочно

    Подробное видео о замене свечей на Ниссан НР16ДЕ

  • Связаться с администратором сайта Вы можете по электронной почте:
    otobaru@mail.ru

    Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

    Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

    Силовой агрегат HR 16 DE

    В 2004 г. на базе двигателя Renault K4M был разработан, а в 2006 г. модернизирован ДВС HR16DE, заменивший в линейке двигателей Nissan 1,6-литровый мотор GA16DE. При разработке силового агрегата производитель сконцентрировал усилия на повышение КПД ДВС, использовав для этого в его конструкции максимум передовых технологий, в том числе цепь вместо ремня в системе ГРМ, устройство автоматического изменения фаз газораспределения, расположение газовращателя на впускном вале и многое другое.

    В результате двигатель HR16DE, после запуска в производство устанавливаемый на модели Ниссана Жук, Тиида, Ноут, Кашкай и др., зарекомендовал себя надёжным, экономичным, в меру требовательным к качеству бензина агрегатом, имеющим полное право на популярность. Исходя из высоких оценок ДВС, мотором HR16DE вначале оснащались ВАЗовские кроссовер Lada XRay и седан Lada Vesta, и данные версии комплектации автомобилей лишь подтвердили достоинства двигателя. В дальнейшем агрегатом Nissan стали укомплектовывать лишь юбилейные, ограниченные по объёму выпуска до 500 экземпляров, модификации Лада ИксРей и Лада Веста — «50 Anniversary», подчёркивая этим престиж “юбилейников”.

    Расшифровка аббревиатуры HR16DE:

    • две начальные буквы HR – наименование серии двигателя;
    • 16 – деление на 10 укажет объём ДВС (1,6 л);
    • D — оснащённость двумя распредвалами и четырьмя клапанами на цилиндр;
    • E – распределённый (многоточечный) впрыск посредством форсунок.
      Прежде чем подробнее рассмотреть HR16DE (иногда используется наименование H4M), ознакомимся с основными техническими характеристиками этого мотора, сведёнными для наглядности в перечень.

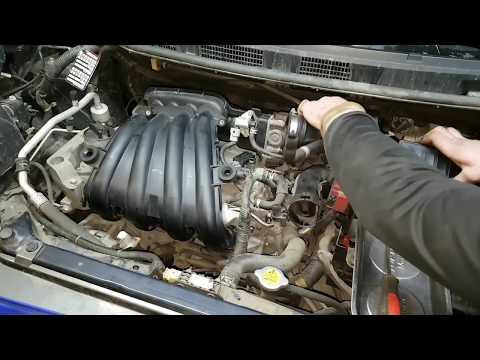

    Компоновка двигателя под капотом выглядит так.

    Конструктивные особенности HR16DE

    Блок цилиндров

    Применение алюминия в качестве материала блока цилиндров позволило снизить вес двигателя и уменьшить статическую нагрузку на подвеску, увеличив её ресурс.

    Уменьшение веса ДВС обеспечило прирост динамики и уменьшение инерционных показателей автомобиля.

    Большее значение теплопроводности алюминия сократило время на прогрев двигателя и, соответственно, уменьшило расход топлива до начала движения.

    За подачу топлива в каждый цилиндр отвечают по 2 форсунки, что стабилизировала работу мотора на холостых оборотах и снизило расход топлива, усовершенствована система охлаждения камер сгорания.

    Внедрение в процесс изготовления узлов ДВС комплекса технологических операций, включающего в себя повышение класса механической обработки поверхностей, и применение конструкционных материалов позволило повысить КПД агрегата за счёт снижения трения рабочих поверхностей в шатунно-поршневой группе.

    Система газораспределения

    Для обеспечения более полного сгорания топлива в цилиндрах и эффективности использования энергии сгорания в HR16DE, или Н4М применена система автоматического газораспределения с использованием последних разработок, обеспечивающая оптимальное наполнение цилиндров в любом режиме работы ДВС.

    Головка блока цилиндров HR16DE

    Фазорегуляторы, устанавливаемые на распредвалы впускных клапанов и управляемые давлением масла от гидропривода системы смазки ДВС, вращают зубья шестерен распределительных валов впускных клапанов относительно их осей, а давление масла регулируется электромагнитным клапаном, управляемым электроникой мотора.

    В моторе HR16DE, иначе Н4M, применены топливные форсунки новой конструкции, свечи зажигания последнего поколения и дроссельная заслонка электронного исполнения, устройство гидромуфты в целях повышения надёжности также претерпело конструктивные изменения.

    Форсунка и электронный блок дроссельной заслонки

    Путём снижения сопротивления в системах впуска-выпуска и применения в газораспределении между впускными клапанами эксклюзивной CVTC увеличено значение крутящего момента в диапазоне низких и средних оборотов.

    В приводе ГРМ использована цепь надёжной конструкции, ресурс которой равен ресурсу двигателя и, в отличие от зубчатого ремня, не кончается внезапно, что ведёт к дорогостоящему ремонту двигателя, а предварительно напоминает о себе появлением характерного треска при работе ДВС на холостых оборотах. Привод масляного насоса также цепной.

    В конструкции HR16DE инженеры отказались от гидрокомпенсаторов, поэтому после каждых 80 тыс. км мотор нуждается в регулировке клапанов, которая осуществляется методом подбора и замены толкателей.

    Достоинства и недостатки HR16DE

    Рассматриваемый двигатель знаком российскому потребителю не первый год. По результатам множества тест-драйвов, проведённых на укомплектованных этим мотором автомобилях, в реальных условиях российских дорог можно уверенно перечислить достоинства и проблемы этого силового агрегата.

    Достоинства

    • Надёжность двигателя независимо от режима эксплуатации.
    • Умеренные требования к потребляемому бензину (Аи-92 и выше).
    • Экономичность.
    • Экологичность (Euro 4, Euro 5).
    • Приёмистость двигателя (уверенная работа на низких оборотах без включения пониженной передачи).
    • Возможность тюнинга, от лёгкого путём перепрошивки программного обеспечения ДВС до глубокого с заменой форсунок и установкой турбины.

    Недостатки HR16DE

    • Отсутствие гидрокомпенсаторов (необходимость периодической регулировки клапанов путём замены толкателей, цена которых не радует).
    • Относительно высокая стоимость цепей привода ГРМ и масляного насоса.
    • Модульная конструкция топливного насоса в бензобаке (в комплекте с фильтром, датчиками давления и уровня) – выход из строя одной комплектующей чреват заменой всего узла.

    Правила эксплуатации двигателя HR16DE

    Оценка множества достоинств этого мотора возможна лишь при выполнении ряда правил, необходимых для безопасной и соответствующей по срокам ресурсу эксплуатации.

    Читать еще:  Лада икс рей с автоматом

    Перечислим вкратце эти условия, изложенные подробно в инструкции по эксплуатации автомобиля, укомплектованного этим ДВС:

    • Использование бензина с октановым числом не ниже АИ-92;
    • Применение качественного моторного масла классов, указанных в инструкции по эксплуатации;
    • С учётом реалий снижение пробега между заменами масла с 15 тыс. км до 10 тыс. км.
    • Применение расходных запчастей (фильтры, свечи, предохранители, лампы, расходные жидкости и пр.) только параметров, соответствующих техническим характеристикам двигателя;
    • Своевременное прохождение технического осмотра и профилактического обслуживания с участием квалифицированных специалистов.

    В штатном исполнении двигатель HR16DE, известный и как H4M, рассчитан не на спортивную, а на размеренную езду в большинстве режимов современного города. Не внося рискованных или критических изменений в его конструкцию и программное обеспечение, можно быть уверенным, что ресурс этого ДВС в 250 тыс. км, сложившийся из опыта автолюбителей, не является минимальным.

    avtoexperts.ru

    Автомобили с 1.6-литровым двигателем HR16DE очень распространены в России — мотор установлен на многих массовых моделях Nissan и Renault (для последних он называется H4M), а также на ранних Lada Xray (возможно, в будущем – на Lada Vesta). Богатый опыт эксплуатации двигателя российскими автолюбителями позволяет много рассказать про его положительные и отрицательные стороны.

    Производство двигателя налажено в Японии, Китае, а с 2014 года — ещё и в России. Для альянса Renault-Nissan это одна из самых крупных сделок по локализации производства ДВС, что подчеркивает его важность для нашего рынка. Разработка производилась ещё в 2005 году компанией Nissan совместно с Renault, на смену QG16DE (или, согласно классификации Renault, K4M). HR16DE является уменьшенным аналогом мотора Nissan MR20DE — одного из самых распространенных двигателей концерна.

    На 2018 год в России этот двигатель можно встретить под капотами новых Nissan Note, Juke, Terrano, Renault Duster, Logan, Sandero и Sandero Stepway, а также на вторичном рынке, во многих Nissan Sentra, Micra, Tiida, Qashqai, Cube, Renault Duster, Kaptur, Fluence, Megane и Lada XRay.

    Основные характеристики

    В аббревиатуре указана серия (HR), объём (16 = 1,6 л.), количество клапанов на цилиндр – по четыре (D) и многоточечный впрыск через форсунки. В двигателе используется алюминиевый цилиндровый блок (что снизило его вес и улучшило время прогрева автомобиля по сравнению с чугунным блоком K4M), с тонкостенными чугунными гильзами, с диаметром цилиндров 78 мм и ходом поршня 83,6 мм.

    Цилиндры расположены рядно, на головке каждого из них — по 4 клапана и 2 распредвала (новых относительно K4M, благодаря которым снизились потери на трение в двигателе) и четыре клапана. В HR16DE установлен цепной привод ГРМ достаточно надежной конструкции, потенциальный срок эксплуатации его цепи приблизительно равен таковому у самого двигателя, то есть около 200-250 тыс.км.

    По сравнению с K4M, изменился крутящий момент на низких и средних оборотах, благодаря смене газораспределительных фаз впускного вала. Улучшились и показатели экономии топлива, несколько повысилась мощность (113, 114 и 117 л.с. при 6 000 об/мин) и, что не менее важно, двигатель стал соответствовать нормам EURO 5.

    Недостатки конструкции

    К техническим минусам мотора HR16DE, по сравнению с моделью, которой он пришел на смену, можно отнести отсутствие гидрокомпенсанторов – устройств, регулирующих зазоры между клапанами и распределительными валами. Соответственно, время от времени (приблизительно каждые 90-100 тысяч километров пробега) необходимо проводить регулировку зазоров подбором толкателя.

    Одним из первых признаков скорой поездки в сервис будет стук под капотом. Опираясь на официальные источники, допустимые зазоры клапанов на впускном валу — 0,26-0,34 мм, а на выпускном валу – 0,29-0,35 мм. Их регулировка проводится либо посредством новых стаканов клапанов, либо путем использования шайб (со снятием клапанной крышки и распредвалов).

    Типичные проблемы во время эксплуатации

    — Иногда двигатель может заводиться плохо при низких минусовых температурах (от -20 градусов). Проблему можно частично решить заменой свечей.

    — Шум и свист мотора. Как правило, они возникают из-за плохой подтяжки ремня генератора либо, если она уже была сделана ранее, из-за необходимости замены этой детали. Это одна из наиболее часто встречаемых жалоб владельцев Nissan и Renault. Стук, как уже упомянуто выше, напоминает о том, что нужно обратить внимание на регулировку зазоров клапанов, обратившись в сервисный центр. Также шум может возникать от прогара кольца приемной трубы, что требует замены прокладки.

    — Вибрации двигателя. Чаще всего, они являются следствием износа подушек, поддерживающих двигатель — обычно сначала замены требует задняя, а затем правая.

    — Внезапное глушение мотора. Может происходить из-за неполадок с реле блока зажигания, что было причиной отзыва определенной партии автомобилей Nissan. Требует установки нового блока зажигания, после чего проблема повторяться не должна.

    Преимущества мотора

    — Возможность использования бензина АИ-92, при этом двигателю официально предписан АИ-95.

    — Достойная приемистость – отличная работа на низких оборотах двигателя.

    — Надежность агрегата можно также записать в положительные стороны двигателя– большой опыт эксплуатации мотора российскими автолюбителями показывает достаточно неплохие результаты при правильном техническом обслуживании. Для достижения хороших показателей масло меняют каждые 8-10 тысяч км или чаще, заливается 5W30 или OW30. Стандартный срок эксплуатации такого двигателя без капитального ремонта

    — 250 тыс. км. пробега при достаточно аккуратном и спокойном стиле управления автомобилем, на который и рассчитан мотор.

    Приобретение контрактного двигателя обойдется приблизительно в 25-45 тысяч рублей на вторичном рынке, стоимость варьируется в зависимости от степени износа, возраста и целостности элементов.
