Подсветка салона лада веста св кросс

Свет и подсветка в салоне Лада Веста СВ Кросс

Всем привет! С вами вновь Дмитрий Флегантов и моя Лада Веста СВ Кросс в максимальной комплектации «люкс-престиж»!

Когда на сайте ЛАДА читал спецификацию к моему будущему автомобилю Веста СВ Кросс, меня особо заинтересовали два пункта, а именно: «Атмосферная подсветка салона» и «Подсветка мест входа-выхода в передних дверях». Погуглив, так и не нашел подробной информации по поводу данных опций. Когда забирал машину из автосалона, то при свете дня удалось обнаружить только светодиоды, ответственные за эту самую атмосферную подсветку, и обнаружить лампочки в нижней части дверей, и вроде все работало. Осталось дождаться темного времени суток, чтобы оценить иллюминацию!

Когда перегонял машину домой и размышлял о приобретении дополнительных аксессуаров Лада Веста СВ Кросс, то как-то забыл обратить на подсветки внимание, зато, когда приехал и хорошенько осмотрел обнову, решил запилить по этому поводу полноценный обзор!

Итак, что такое «Атмосферная подсветка салона» в исполнении Лада? А это холодная (в цвет салона) светодиодная подсветка всех дверных ручек, это подсветка пространства для ног водителя и переднего пассажира (небесполезная, кстати говоря, функция! Помогает в темноте найти, например, упавший на пол предмет) и подсветка полочки на центральной консоли, расположенной под блоком климат-контроля. То есть данная опция не просто «фишка» интерьера в духе какой-нибудь «китайщины», а несет вполне определенную функцию, облегчает ориентацию для водителя и пассажиров внутри салона в темноте!

«Подсветка мест входа-выхода в передних дверях», ну тут все и так понятно. Открываем дверь, и земля освещается маленьким светильником, расположенным в нижней части двери. Очень удобно, жаль только, что для пассажиров заднего ряда данная функция не предусмотрена!

Перечислю и другие особенности освещения салона Лады Весты СВ Кросс.

Во-первых, имеются два плафона освещения, один для заднего ряда, а второй для переднего, оба они светодиодные, достаточно яркие, оборудованы функцией «вежливый свет», это когда лампы гаснут не сразу, а постепенно уменьшают свою яркость. Оба плафона можно независимо друг от друга активировать на включение света при открытии дверей, а передний плафон имеет в своем функционале еще и два точечных индивидуальных светильника для чтения, активируемых отдельными кнопками. В бардачке также установлена достаточно яркая подсветка.

В багажнике у Лада Веста СВ Кросс вас ждет просто королевский подарок! Целых ДВА светильника, расположенные на противоположных стенках! Даже у многих премиальных авто мы видим там зачастую всего лишь один плафон! Шикарно!

Вот в этом ролике я показываю то, о чем вам рассказал выше:

Самостоятельно делаем подсветку пола на Лада Веста и Икс Рей

К подсветке зоны ног в салоне авто отношение разное. Некоторые автовладельцы полагают, что данная опция решительно необходима, другие же уверены, что она совершенно ни к чему, так как отдает явным «колхозом», а если хочется облегчить процесс посадки и высадки, лучше сделать подсветку непосредственно в дверях.

Как бы там ни было, но рассмотреть вопрос самостоятельной установки подсветки пола на Лада Веста и Икс Рей все же стоит.

Материалы

Подсветка реализуется посредством установки светодиодной ленты. Купить ее можно не только во многих стационарных магазинах, но и в интернете. Стоимость такого товара невелика, а потому по бюджету подобная доработка точно не ударит. Наиболее популярные площадки с артикулами и ценами даны в таблице.

Впрочем, перед покупкой стоит уточнить некоторые моменты – длину ленты, цвет и яркость ее свечения. Для тех, кто не торопится с приобретением, отлично подойдет вариант заказа на Алиэкспресс, так как там изделия в целом дешевле, хоть и доставка значительно дольше.

Кроме того, потребуется алюминиевый профиль (рекомендуется взять самый тонкий) и проводка.

Монтаж

Установка подсветки пола на Лада Веста и Икс Рей начинается с разрезания профиля на 4 отрезка, длиной по 30 см, и приклеивания к ним ленты. Для монтажа можно использовать как двусторонний скотч, так и клей (строительный, термоклей и т. д.) или герметик. Главное – перед приклеиванием не забыть обезжирить поверхность металла антисиликоном.

Проще всего установить подсветку для передних седоков, так как снизу торпедо оснащена 3-мя пластиковыми зацепами, за которые и крепится профиль.

Читать еще:  Чехлы на сиденья лада гранта лифтбек

Что касается пассажиров второго ряда, то для них подсветка пола в Лада Веста крепится на трубе под передними сиденьями. Несколько иная ситуация с Икс Реем, ведь он может быть укомплектован ящиками, которые располагаются под передними креслами. Если ящик имеется, крепеж осуществляется на его верхней части.

Относительно проводки, то ее можно уложить в гофру, в которой проведены провода подогрева сидений – места в ней достаточно для дополнительных проводов. Эта гофра уложена возле воздуховодов для седоков второго ряда. Провода нужно вывести в центральный тоннель, после чего под торпедо. В эту же зону необходимо проложить провода от подсветки ног пассажиров передних сидений.

Подключение

В данном случае необходимо добиться, чтобы подсветка пола на Лада Веста и Икс Рей работала так же, как и остальная в авто, то есть затухала при условии закрытых дверей. В противном случае постоянно горящая подсветка начнет раздражать и утомлять, особенно в дальнем ночном пути.

В данном случае есть 2 варианта подключения:

К ЦБКЭ

Подключение идет к штекеру Р1 контакт С4 (в него заходит провод красного колера) – 12В при условии снятия авто с охраны. Штекер Р1 контакт С6 (в него заходит провод белого колера) – во время открывания двери постепенно возникает «масса».

Расположение блока электроники зависит от модели.

Лада Веста

У седана он находится за перчаточным ящиком, а потому, чтобы до него добраться, бардачок необходимо демонтировать. Для этого нужно открыть крышку перчаточного ящика, после чего отжать фиксаторы, которые держат ее верхний край. Когда это сделано, крышка тянется на себя, при этом преодолевается сопротивление 3-х креплений, и отщелкивается.

Крепление бардачка Весты

Далее нужно снять плафон освещения бардачка. Он находится в левом верхнем углу и держится за счет фиксатора пружинного типа. Плафон нужно поддеть ножом или отверткой и отщелкнуть, после чего отсоединить проводку.

Когда плафон снят, необходимо лишь вывернуть 5 крепежных винтов, которыми бардачок прикручен к торпедо. Это делается при помощи биты Torx T20.

Лада Икс Рей

В данном случае все проще, так как блок электроники располагается в левой части торпедо, у ног шофера.

К плафону ЭРА-ГЛОНАСС

Сперва нужно снять сам плафон. Перед работой необходимо сбросить минусовую клемму с АКБ.

Далее между обивкой крыши и плафоном требуется вставить отвертку или нож, с помощью которых и вывести из зацепления фиксаторы.

Затем откручиваются 2 винта, коими плафон фиксируется к кузову, и поддевается пружинный фиксатор (также ножом или отверткой). В конце остается только разъединить штекер.

Для большего удобства подключения подсветки пола (и прочих девайсов) на Лада Веста и Икс Рей через плафон, штекер пронумерован. Ориентироваться рекомендуется именно по номеру, так как цвет на авто разных годов сборки и комплектации может отличаться.

Схема блока освещения ЭРА-ГЛОНАСС

  1. Контакты 11 и 14 (обычно бело-розовый колер) – после включения основного реле (открытие дверей, поворот ключа в замке зажигания) появляется +12 В. Через несколько минут после того, как ключ будет удален из замка зажигания, питание прекращается.
  2. Контакт 15 (обычно сине-черного либо черного колера) – масса;
  3. Контакт 17 (как правило, белый цвет) – масса концевиков дверей. Она возникает только при условии открытых дверей.

Реализация подсветки пола на Лада Веста продемонстрирована в видео.

LADA Vesta SW Cross 2020. Свет и подсветки в салоне, багажнике и особые фишки в ‘люкс-престиж’.

Опубликовано 7 месяцев назад

LADA Vesta SW Cross 2020. Свет и подсветки в салоне, багажнике и особые фишки в ‘люкс-престиж’.

Дмитрий Флегантов

Комментарии к видео

Вы наверное не знаете чем отличаются комплектации друг от друга обычный люкс, люкс мультимедиа, и люкс престиж)) Так вот подсветка у всех идентичная, вообщем обычный люкс от мультимедиа отличается только магнитолой, плюс 2 колонки и камера заднего вида, в престиже добавляются ещё: задний подлокотник, подогрев задних сидений, и разъем USB для задних пассажиров, и по-моему стекла задние больше затонированы, всё!)))

*Сейчас 2019 год, друган, ты из будущего?)))*

Подсветка панели полный шлак, у меня 2017 год, белая, в разы лучше.

Отличный автомобиль! Поздравляю с приобретением! У меня седан люксмультимедиа. Тоже 1.8 робот.

большая разница в разгоне с патриотом?

Подсветка хорошая двери светятся и багажник.

Читать еще:  Сколько стоит замена радиатора печки на приоре

А в багажнике патриота один плафон и освещает он только сам себя.

Ну, что ж, я сдаю своего старичка УАЗ Патриот 2007 года, жалко, конечно, но старенький, и покупаю Весту, типа вашей, но только классом ниже. Сделка состоится в среду, поэтому смотрю ваши обзоры с большим интересом. Удачи вам.

Дим, и вот стоило оно того? Ну почти лям за это.

2 лампы в багажнике это просто 10 балов из 10. Подсветка земли, это не бесполезная вещь, а просто очень отличная функция, удобная!

Машина по параметрам хуже чем Патрик, а стоит почти столько же.

У весты седан люкс мультимедиа есть подсветка ручек и тд?

Дмитрий возник вопрос насчёт АМТ. Есть ли вой от коробки передач на разных скоростях.?

За такие то бабки эти уроды даже подсветку не поставили на задние двери

Да но температура двигателя не одекватно показывает, не успел запустить уже90°даже ещё не запустил только включил зажигание уже стрелка пошла, это не нормально.

На Весте не рискуй, как на Патре, -купи зимнюю резину .

поздравляю. ты 150₽ выкинул в пустую лишних

Доброе утро! Дима все хорошо, но мультимедиа не ярко светит? в ночное время не регулируется по яркости?

У меня вопрос. Замок багажника работает от аккумулятора, как попасть в багажник, если по какой либо причине аккумулятор сел или его просто сняли?

Комбинация приборов и мультимедиа тоже имеют регулировку по интенсивности освещения (на камеру кажется, что очень ярко они светят, хочется чуть чуть убавить свет )
Радует то, что сзади не упираешься коленками в переднее сиденье!

  • Автовоспроизвидение

Лада Веста СВ Кросс (год спустя) причины для раздумий обзор от Энергетика

ЛАДА ВЕСТА МАГНИТОЛА 9 ДЮЙМОВ.ЗАМЕНА ШТАТНОЙ ММС

Обслуживание Весты – тот случай, когда дешевле значит лучше

Решение проблем с неровной работой двигателя Лада Веста. Все проще, чем казалось

Диодные фонари Vesta – Audi Style. Перед покупкой смотреть обязательно!

ЛАДА ВЕСТА новая ПРИБОРКА! обзор и установка от Энергетика

LADA Vesta SW Cross 2020 по сравнению с УАЗ Патриот 2019.

Как улучшить свет на Весте?!Доработки#2 Новые лампы и установка видеорегистратора.

LADA Vesta SW Cross 2020. Забираю из автосалона, первая поездка в 130 км, впечатления.

Тюнинг Весты – руль, приборка Феррум, магнитола 9 дюймов

Веста на Вариаторе/Вариатор против всех/ Сравнение вариатора, АМТ и механики/Веста едет?

Подсветка ручек дверей – установка, нюансы

Имеете свой собственный автомобиль и постоянно следите за автомобильными компаниями? Любите копаться в движках и приводах, разбирать и чинить машины? Или же делаете это по нужде, потому что Ваше «корыто» неспособно исправно работать? Тогда этот раздел специально для Вас, тут контент полностью посвящен автомобильным любителям. Обзору новых автомобилей, а также новостям автомобильного мира.

Основной автомобильный контент состоит из различных обзоров на современные машины. Определенные люди покупают те или иные автомобили, или же берут их в прокат, а потом демонстрируют своим зрителям способности той или иной машины. Такие обзоры подойдут тем, кто очень сильно любит железки и собирается себе приобрести достойную машину, а потому находится в процессе выбора. Однако большинство таких обзоров представляют довольно субъективный взгляд, и такую точку зрения зачастую не стоит перенимать как истину в последней инстанции.

Следующую строчку видеороликов в этой тематике занимают различные автомобильные новости. Тут вы запросто сможете разузнать о новинках этого года. Посмотреть красивые и увлекательные тест драйвы, устроенные создателями, и внимательно вчитываться в технические характеристики. Такой контент довольно приятен и очень информативен. Порой он помогает в выборе автомобиля куда лучше, чем обзоры от довольно сомнительных лиц. Пусть чаще всего это и рекламные ролики, которые расхваливают свой товар, но у вас же есть голова на плечах? Технические характеристики все равно от Вас не спрячешь.

Однако самым зрелищным и интересным тест драйвом может быть только гонка. И этого добра в достатке на этой категории, ведь транспорт и гонки – это буквально неразлучные вещи. Даже, казалось бы, неприспособленные к гоночным условиям машины умудряются поучаствовать в уличных гонках. А порой видеоролики с записью таких гонок попадают в интернет и соответственно на нашу страничку. Драйв, скорость, лихие и рисковые водители удивят вас своей изобретательностью, виртуозностью и мастерством. Впрочем, тут можно встретить видеоролики с официальными гонками.

Читать еще:  Гидрокорректор фар нива 21214 цена

Также не стоит забывать и о лайфхаках для водителей, и различных секретах, которые помогут либо отремонтировать часть автомобиля, либо же предотвратить поломку. Просматривая подобный контент, Вы можете подчеркнуть для себя множество нового и полезного. Существуют даже различные шоу для любителей автомобилей, такие как Тачка на Прокачку. Где настоящие мастера, превращают ужасную машину в превосходное средство для передвижения. И вообще есть множество интересного контента для автомобилистов.

Можно отметить и автомобильный юмор, интересные ситуации на дорогах, ДТП и прочие интересности которые попали в объектив любительской камеры, и сейчас красуются в виде видеороликов на нашем сайте. Такого рода ролики отлично подойдут для разрядки и поднятия настроения.

В этом разделе каждый автолюбитель найдет для себя то, что ему понравится. В этом разделе собраны, действительно, качественные ролики, не только в плане картинки, но и в плане информационной составляющей. Желаем Вам приятного просмотра.

Подсветка салона лада веста св кросс

Решили установить аксессуары (видеорегистратор, радар-детектор) или улучшить подсветку салона (разместить для задних пассажиров дополнительный блок освещения или сделать подсветку зоны высадки), но не знаете, как все это подключить? Все необходимые контакты можно найти в потолочном плафоне освещения ЭРА-ГЛОНАСС.

Чтобы получить доступ к разъему необходимо снять плафон освещения салона.

Схема блока освещения ЭРА-ГЛОНАСС, а также разъем подключения:

разъем плафона освещения (ЭРА-ГЛОНАСС) Lada Vesta и XRAY разъем плафона освещения (ЭРА-ГЛОНАСС) Lada Vesta и XRAY

Разъем плафона освещения пронумерован, поэтому лучше искать нежный контакт по номеру (цвет может отличаться в зависимости от комплектации или года выпуска автомобиля). Вот основные точки подключения (распиновка):

  • 11 и 14 (бело-розовые) — +12В появляется после включения главного реле (включения зажигания, открывания дверей). Питание пропадает через 2-5 минут после удаления ключа зажигания. _x000D_
  • 15 (черный или сине-черный) — «масса». _x000D_
  • 17 (белый) — «масса» (концевики дверей), которая появляется на некоторое время при открытии дверей. _x000D_
  • Полную схему электрооборудования автомобилей смотрите в этих разделах (Lada Vesta, Lada XRAY).

    Напомним, ранее мы рассматривали конкретные примеры установки видеорегистратора и дополнительного блока освещения в салоне Весты и XRAY.

    Не смотря на то, что в этом автомобиле “базовая” комплектация, производитель позаботился о каждом, кто хочет добавить немного (или много) света в салон.
    Во время установки охранного комплекса было обнаружено 7 “светоподготовок”.
    В каждой двери.
    Центральная консоль.
    Место водителя и пассажира.
    И пока весь салон был разобран, грех не воспользоваться таким подарком.

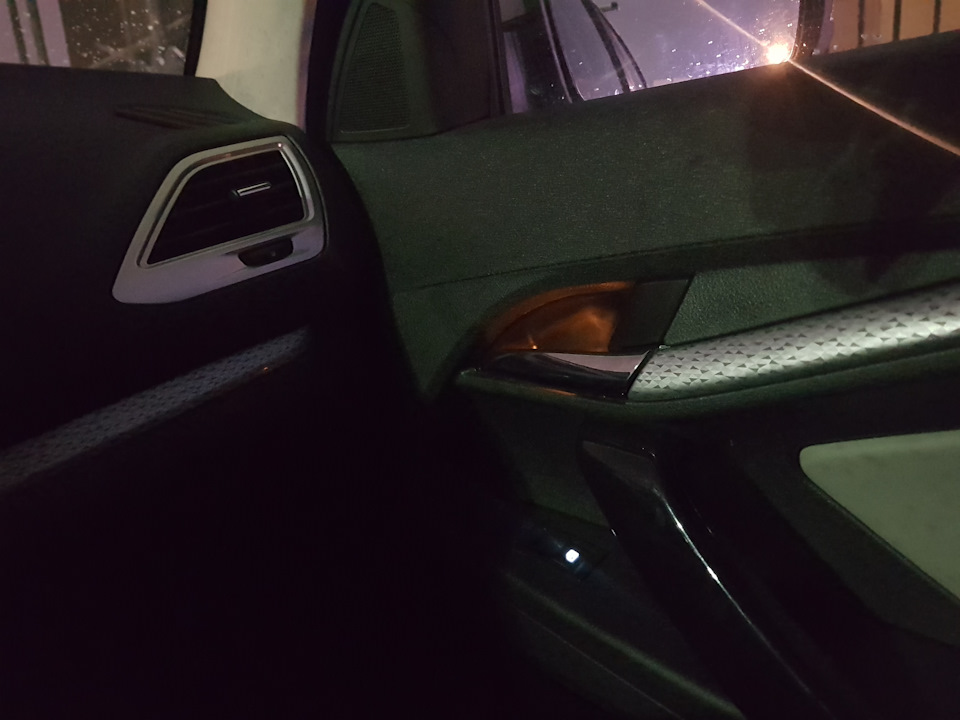

    Были выбраны желтые светодиоды с очень слабым свечением (да просто синих и красных не оказалось, да…)
    Спилены у них линзы. Чтобы был равномерный свет. Без формирования пучка. И направлены в хром ручки с обратной стороны. Расположение на фото.
    Итог — источник света не видно. Приятная “теплая” и ненавязчивая подсветка, которая никак не отвлекает и не напрягает.

    PS. У кого Весты на Максималках, поделитесь фото, как у вас реализована “штатная” подсветка.

    У некоторых комплектаций Lada Vesta (на Exclusive, SW Luxe Prestige и SW Cross Luxe Prestige) появилась новая опция «LED-подсветка интерьера». Из названия становится понятно, что в подсветке салона этих автомобилей используются светодиоды. А вы знаете, где именно они установлены?

    Многие автолюбители считают, что опция «LED-подсветка интерьера» предполагает использование светодиодов в переднем и заднем плафонах потолка, но это не так. Потолочные светодиодные светильники используются и на более простых комплектациях Lada Vesta.

    В АвтоВАЗе рассказали, что опция «LED-подсветка интерьера» — это подсветка зоны ниши центральной консоли и зоны ног переднего ряда сидений.

    Подсветка ниши под блоком отопителя и в ногах водителя показана на фото:

    Также светодиодная подсветка этих двух зон демонстрируется в ночном видео обзоре Lada Vesta SW Cross:

    Напомним, подсветку в ногах передних и задних пассажиров, а также подсветку ниши центральной консоли можно установить самостоятельно. Кстати, а вы знали, что на Lada Vesta впервые среди моделей LADA появилась опция «Подсветка мест входа-выхода в передних дверях»?
