Передняя панель нива 21213

Органы управления и устройство приборной панели

Примечание
На странице представлены два варианта компановки органов управления

Вариант с 2020 г. выпуска

1 — сопла системы вентиляции и отопления салона. 2 — рулевое колесо. 3 — выключатель звукового сигнала. 4 — комбинация приборов. 5 — рычаг переключателя очистителей и омывателей ветрового стекла. 6 — выключатель очистителя заднего стекла. 7 — выключатель омывателя заднего стекла. 8 — выключатель обогрева заднего стекла со световым индикатором. 9 — выключатель кондиционера со световым индикатором (в вариантном исполнении). 10 — выключатель режима рециркуляции со световым индикатором (в вариантном исполнении). 11 — крышка вещевого ящика. 12 — ручка вещевого ящика. 13 — блок управления отопительно-вентиляционной установкой. 14 — выключатель аварийной сигнализации. При нажатии на кнопку включается мигающий свет указателей поворота и контрольной лампы в комбинации приборов. Аварийная сигнализация выключается при повторном нажатии на кнопку. 15 — гнездо для установки радиоаппаратуры. (Установка радиоаппаратуры должна производиться только у дилера LADA с обязательной отметкой в сервисной книжке). 16 — подстаканники. 17 — выключатель электроподогрева переднего пассажирского сиденья (в вариантном исполнении). Подогрев включается только при работающем двигателе. 18 — выключатель электроподогрева водительского сиденья (в вариантном исполнении). Подогрев включается только при работающем двигателе. 19 — рычаг переключения передач. 20 — рычаг переключения передач в раздаточной коробке. 21 — блок управления электроприводом наружных зеркал и электростеклоподъемниками передних дверей (в вариантном исполнении). 22 — рычаг блокировки дифференциала в раздаточной коробке. 23 — розетки для подключения дополнительного электрооборудования. (Используются для подключения только 12-вольтовых электрических приборов мощностью не более 120 Вт с максимальной силой тока 10 А. Показатели электромагнитной совместимости должны соответствовать DIN VDE 40839.) 24 — педаль акселератора. 25 — педаль тормоза. 26 — педаль сцепления. 27 — выключатель зажигания. 28 — гидрокорректор фар. (Вращением рукоятки, в зависимости от загрузки автомобиля, корректируется угол наклона пучка света фар таким образом, чтобы не ослеплялись водители встречного транспорта). 29 — рычаг переключателя указателей поворота. 30 — рычаг переключателя света фар. 31 — модуль управления светотехникой.

Вариант до 2020 г. выпуска

Рис. 13. Органы управления

Расположение органов управления показано на рис. 13.

1 — выключатель звукового сигнала.
2 — щиток комбинации приборов.
3 — рулевое колесо.
4 — винт крепления щитка.
5 — переключатель наружного освещения. При нажатии на плечо клавиши до первого фиксированного положения включаются габаритные огни, а до второго фиксированного положения -дополнительно фары. При этом лампа в переключателе подсвечивает клавишу.
6 — переключатель электровентилятора отопителя. При нажатии на плечо клавиши до первого фиксированного положения включается малая скорость элек-тровентилятора,а до второго фиксированного положения — высокая скорость. При включении наружного освещения загорается лампа подсветки символа клавиши.
7 — сопла обдува ветрового стекла.
8 — центральные сопла системы вентиляции и отопления салона.
9 — блок управления системой вентиляции и отопления салона.
10 — выключатель обогрева заднего стекла. Обогрев заднего стекла включается нажатием на плечо клавиши. При включении наружного освещения загорается лампа подсветки символа клавиши.
11 — блок контрольных ламп включения обогрева заднего стекла и включения блокировки дифференциала .
12 — заглушка.
13 — вещевой ящик.
14 — сопла обдува стекол передних дверей.
15 — полка для аптечки, журналов и газет.
16 — заглушка.
17 — выключатель задних противотуманных огней. Противотуманные огни включаются при включенном свете фар в условиях ограниченной видимости (туман, снег, ливень) нажатием на плечо клавиши. При включении наружного освещения загорается лампа подсветки символа клавиши.
18 — гнездо для установки радиоаппаратуры. Установка радиоаппаратуры должна производиться только на аттестованном ПССС с обязательной отметкой в сервисной книжке.

Читать еще:  Сравнить х рей и нива шеви

ВНИМАНИЕ!
Произвольная установка электропотребителей может привести к перегрузке электропроводки и пожару.

19 — рычаг переключения передач.
20 — рычаг переключения передач в раздаточной коробке.
21 — пепельница.
22 — кнопка фиксации рычага стояночного тормоза.
23 — рычаг стояночного тормоза. Перемещением рычага вверх приводится в действие колодки тормозов задних колес. Для возвращения рычага в исходное положение нажмите на кнопку 22 и опустите рычаг.

ВНИМАНИЕ!
Если в исключительном случае Вам придется воспользоваться стояночным тормозом во время движения, то не затягивайте его слишком сильно и постоянно держите нажатой кнопку на рычаге. В противном случае может произойти блокировка задних колес и занос автомобиля.

24 — прикуриватель. Для пользования нажмите на кнопку патрона до фиксированного положения. Примерно через 15 с патрон автоматически вернется в исходное положение, готовый к применению. При включенном освещении приборов лампа подсвечивает гнездо прикуривателя.
25 — рычаг блокировки дифференциала в раздаточной коробке.
26 — переключатель очистителя и омывателя заднего стекла. При нажатии на плечо клавиши до первого фиксированного положения включается стеклоочиститель, а до второго нефиксированного положения — дополнительно включается омыватель.
27 — рычаг переключателя очистителей и омывателей ветрового стекла и фар.
28 — педаль акселератора.
29 — выключатель аварийной сигнализации. При нажатии на кнопку включается мигающий свет указателей поворота и контрольной лампы в самой кнопке. Аварийная сигнализация выключается при повторном нажатии на кнопку.
30 — педаль тормоза.
31 — выключатель зажигания.
32 — педаль сцепления.
33 — рычаг переключателя указателей поворота.
34 — блоки плавких предохранителей.
35 — рычаг привода замка капота.
36 — регулятор освещения приборов. Вращением рукоятки регулируется яркость освещения приборов и подсветка символов, если включено наружное освещение. (либо Резерв)
37 — гидрокорректор фар. Вращением рукоятки, в зависимости от загрузки автомобиля, корректируется угол наклона пучка света фар таким образом, чтобы не ослеплялись водители встречного транспорта.
Положения рукоятки в порядке увеличения диаметров кружков на шкале гидрокорректора означают:
— один водитель или водитель плюс пассажир на переднем сиденье;
— все места заняты или один водитель плюс груз в багажном отделении 100 кг для автомобиля ВАЗ-21214 и 200 кг для автомобиля ВАЗ-2131;
— все места заняты плюс груз в багажном отделении до разрешенной максимальной массы автомобиля (РММ) или один водитель плюс груз в багажном отделении при разложенном заднем сиденье 250 кг для автомобиля ВАЗ-21214 и 350 кг для автомобиля ВАЗ-2131.
При других вариантах загрузки без превышения полезной массы выбирается промежуточное положение рукоятки.
38 — рычаг переключателя света фар.
39комбинация приборов.

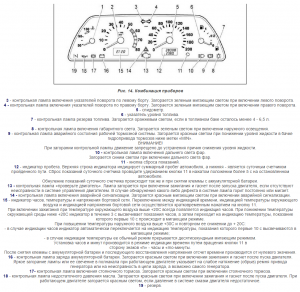

Обзор основных элементов приборной панели Ваз 21213

Для того, чтобы водитель всегда мог получать оперативную информацию от всех бортовых систем и узлов автомобиля, данные о них выводятся на специальные датчики, установленные на передней панели, которая называется приборная панель ВАЗ 21213.

Обзор основных элементов передней панели

Панель приборов Нива (ВАЗ) 21213 состоит из следующих элементов:

  • Тахометр. Расположен слева от руля и показывает текущие обороты двигателя. Для большей информативности табло разграничено на зоны: белую, желтую и красную. Если стрелка тахометра находится в красной зоне, это свидетельствует о том, что двигатель достиг предельных оборотов и нужно срочно повысить передачу. В нижней части табло находятся два индикатора: заряда аккумулятора и стояночного тормоза. Первый при активации сигнализирует о низком заряде, а второй – о том, что включен стояночный тормоз;
  • Датчик уровня топлива. Находится рядом возле тахометра вверху-слева. Он показывается текущий уровень топлива в баке. Если количество бензина стремиться к нулю, то загорается индикатор красного цвета. Обычно срабатывает, когда в баке менее 5 литров;
  • Датчик давления масла, располагается под датчиком топлива. Он показывает давление масла в системе и при падении до критической отметки загорается индикатор;
  • Спидометр. Большой круглый экран справа от руля, на котором выводится информация о текущей скорости автомобиля. В нижней части имеется отдельное табло, на котором показывается общий и суточный пробег. Также на этом табло расположены индикаторы осветительных приборов, которые показывают, какой из них включен в настоящее время;
  • Датчик температуры жидкости в радиаторе. Небольшое круглое табло справа-вверху от спидометра. Предоставляет информацию водителю о температуре жидкости в системе охлаждения. При нормальной работе стрелка должна находиться примерно в середине циферблата, но если она начинает приближаться к красной зоне, это свидетельствует о том, что двигатель начинает «закипать»;
  • Красный индикатор, расположенный внизу под датчиком температуры – это контроль уровня тормозной жидкости в гидроприводе тормозной системы, который загорается при критическом уровне;
  • Желтый индикатор свидетельствует о том, что в раздатке включена блокировка дифференциалов.
Читать еще:  Установка тросиков печки нива

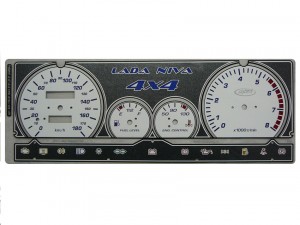

Можно прикупить вот такую вставка в панель приборов

У Нива 21213 приборная панель отличается простотой и в то же время понятна даже малоопытному водителю. Помимо приборов и экранов, на панели находятся также кнопки и тумблеры некоторых систем, которые удобно расположены в пределах досягаемости руки.
Об особенностях приборной панели Ваз 21214 можно почитать в этой статье.

Передняя панель нива 21213

©Иван Скрыдлов (aka Aktuator) 2005

Задача установить на автомобиль ВАЗ 21214 двухокошечную комбинацию приборов от модели ВАЗ 2110 ,VDO.

Для начала была снята штатная комбинация приборов, переписаны цвета проводов в БЕЛОМ и КРАСНОМ разъемах и установлено их назначение (см. соответствующие таблицы).
Следующим шагом было составление таблицы перекоммутации проводов в разъемах для новой комбинации приборов. Она находится ниже в тексте.

Одной из сложностей было подключение всех индикаторных ламп, специфичных для Нивы и отсутствующих в «десятке». А это: блокировка дифференциала, обогрев стекла, задние противотуманные фонари (для двух последних позиций было решено ограничиться индикацией на самих кнопках). И наоборот, подключение ламп и датчиков, имеющихся в «десятке» и отсутствующих в Ниве (указатели поворотов, датчик скорости, датчик температуры окружающей среды). Блокировка дифференциала была подключена к лампе подсоса. Для ламп поворотов были проведены дополнительные провода от кнопки аварийной сигнализации. И по одному проводу было проведено для датчика температуры окружающей среды, закрепленного между левой фарой и радиатором охлаждения. Сигнал от датчика скорости был взят из восьми контактного разъема дополнительного жгута зажигания. И, наконец, через дополнительную колодку с предохранителем 5 А был подведен постоянный плюс от клеммы 30 . Взят этот самый плюс с толстого розового провода, идущего от генератора к замку зажигания.

Очень сложно было вытаскивать провода из белой и красной колодок. Дело в том, что помимо фиксаторов на клеммах обжатых на концах проводов, в колодках имелись так же отлитые при их производстве пластиковые фиксаторы. Поэтому, чтобы вытащить клеммы, нужно было одновременно нажимать на оба фиксатора, да еще и за провод тянуть. В общем, очень не хватало третьей руки.

С закреплением проблем не возникло, поскольку, конструктивно, посадочные места для крепления обеих комбинаций приборов абсолютно идентичны.

К недостаткам сделанной работы можно отнести чуть более широкую видимую часть у «ВДОшной» комбинации, чем у штатной накладки. Из-за этого, чтобы увидеть крайние лампы в нижнем ряду, нужно слегка приблизить голову вперед по ходу автомобиля. Кроме того, между накладкой и верхними углами комбинации приборов, образовались небольшие зазоры. Впрочем, механическая доработка в поставленную задачу не входила, клиент остался доволен, а последний недостаток – несоответствие показаний «датчика уровня топлива» реальным остаткам топлива в баке в связи с иной геометрической формой последнего, надеюсь, в ближайшее время буден устранен.

Читать еще:  Замена сайлентблоков нижнего рычага нива шевроле

Работа производилась в течение нескольких дней, по мере появления окон между клиентами и заняла около трех-четырех часов времени.

Электропроводка Нива 21213: особенности унификации

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

ВАЗ 21213 является преемником ВАЗ 2121 Нива, и был запущен в производство в 1994 году. Добавление «троечки» в индексе обозначило новую эру внедорожной версии автомобиля, хотя большая часть деталей использовалась от всего модельного ряда Тольяттинского автозавода.

В частности, автомобиль получил:

  1. Силовой агрегат от ВАЗ 2106 с увеличенным до 1,7 л объемом;
  2. Двухкамерный карбюратор «Солекс»;
  3. Бесконтактную систему зажигания на микроконтроллере;
  4. 5-ти ступенчатую коробку передач (доработанную из ВАЗ 2121).

Справочно: автомобили семейства Нива стали популярными во многих странах. Рекламное видео об их уникальных внедорожных качествах, как и сами авто, можно встретить в Японии, Бразилии, Чили и даже в Австралии.

Особенности модификации

В первую очередь изменения коснулись системы управления двигателем и контрольных приборов. В частности:

  1. Схема проводки на Нива 21213 получила дополнительный жгут проводов в подкапотном пространстве для подключения микроконтроллера и датчиков;
  2. На модели Нива последних лет выпуска устанавливается боле совершенный силовой агрегат с индексом ВАЗ-21214. У него вместо карбюратора устанавливается топливная рамка с форсунками от компании GM. Цена автомобиля с впрыском из-за этого возросла;
  3. Изменилась панель приборов – дизайн позаимствован у модели ВАЗ 2108.

Система зажигания

На двигателе ВАЗ 21213 применяется бесконтактная система зажигания, состоящая из:

  1. датчика-распределителя зажигания (маркировка 3810.3706). Он отвечает за создание управляющих импульсов, подаваемых на электронный коммутатор;
  2. коммутатора (маркировка модели – 3620.3734) в климатическом исполнении У2.1 (соответствует ГОСТ 15150);
  3. катушки зажигания (маркировка 27.3705).

Справочно: данное устройство обеспечивает повышенную энергию искрообразования, что способствует запуску двигателя в холодное время, а также улучшает работу силового агрегата при эксплуатации автомобиля на топливе низкого качества.

Панель приборов

На автомобиле появилась видоизмененная панель приборов. В частности, вместо вольтметра производитель установил лампу низкого разряда АКБ (на схеме под №12).

Совет: если вы часто эксплуатируете автомобиль во внедорожных условиях, то можете самостоятельно купить и подключить вольтметр к панели приборов своими руками. Он более информативен, чем контрольная лампа, и позволит вам задолго до разряда АКБ определить неисправности электросистемы.

Советы по обслуживанию

Поиск неисправности системы зажигания заводская инструкция предписывает осуществлять в следующей последовательности:

  1. От замка зажигания (клемма 15) провод на катушку (клемма +В) замкнуть на контрольную лампу;
  2. Ее минусовой вывод соединить на «массу»;
  3. Включить зажигание – повернуть ключ в замке в положение «II»;
  4. Если контрольная лампа загорится, значит цепь исправна. Если нет – искать повреждение провода;
  5. При включенном зажигании вытащить центральный провод от катушки из трамблера;
  6. Поднести его металлический наконечник к блоку цилиндров таким образом, чтобы между ними образовался зазор в 3-4 мм;
  7. На несколько секунд включить стартер;
  8. Если искра проскакивает – катушка исправна.

Совет: быстро проверить коммутатор можно одним способом – взять его с рабочего автомобиля. Если с новым коммутатором автомобиль заведется, значит нужно покупать новый.

Выводы

Модификация автомобиля ВАЗ 21213 Нива несомненно пошла ему на пользу. Новый мотор и улучшенная система зажигания сделали его эксплуатацию еще более простой и уверенной в суровых условиях.
