Регулировка главной пары нива

Регулировка переднего моста на ниве

Регулировка переднего моста нива – одна из ключевых операций, обеспечивающая комфортное и безаварийное передвижение по дорогам любого качества.

Возможные неисправности

Необходимость регулировки элементов переднего моста оценивается по наличию шумов и вибраций, возникающих в различных режимах эксплуатации ВАЗ 21214. Так, условно акустические признаки возможно разделить на две группы:
• Регистрируемые постоянно;
• Фиксируемые при торможении с помощью ДВС или разгоне.

По характеру звуки могут напоминать:
• Вой (износ главной пары);
• Хруст, «троллейбусный» гул (разрушение или перетяжка подшипников хвостовика, открученная гайка ведущего вала, подшипники полуосей, некорректная регулировка шестерен ГП редуктора);
• Прерывистое «шаркание» (подшипника дифференциала).
Сложность диагностики при этом заключается в обилии посторонних шумов, издаваемых другими узлами автомобиля.

Как отрегулировать передний мост на ниве

Для проведения регулировочных работ на переднем мосте заводом-изготовителем предусмотрены специальные съемники, оправки и приспособления. Однако ввиду ограниченности распространения и высокой стоимости их наличие не обязательно, хотя и желательно для экономии времени и точности настройки.
Поскольку основные детали РПМ соответствуют аналогичным элементам РЗМ, прослеживается соответствие технологических зазоров и порядка осуществления ремонтных операций.

Подготовка

Основному этапу предшествует подготовка, включающая:
1. Слив масла из РПМ через сливное отверстие;

2. Отсоединение карданного вала ключом на 13

3. Снятие привода правого колеса.

4. Демонтаж нижней шаровой опоры с левой стороны.

5. Удаление растяжки подвески.

6. Снятие редуктора с кронштейнов справа и слева, используя упор.

После чего следует разборка редуктора, тщательная очистка поверхностей от грязи и смазки, дефектовка компонентов.

Регулировка ведущей шестерни

Для проведения операции используется оригинальное приспособление А.95690, оправка А.70184 или аналог, изготовленный по чертежу.

Привалочная плоскость картера располагается таким образом, чтобы она приняла горизонтальное положение. Затем на постель подшипников устанавливается абсолютно ровный металлический пруток. Расстояние от прутка до оправки замеряется, вставляя в зазор под прутком регулировочные кольца из набора с шагом 0,05. Измеренное значение (базу картера) согласуется с поправкой, нанесенной на ведущей шестерне.
При сборке узла рекомендуется отказаться от стандартной распорной втулки для предотвращения повторного ремонта. Вместо нее подойдет недеформируемая стальная втулка длиной 48 мм (с запасом, при необходимости — укоротить).

Во время обточки детали контролируют усилие при проворачивании шестерни (должно составлять 157–196 Н·см), для подшипников с пробегом справедлив момент 39,2–58,8 Н·см. Использование фирменного динамометра 02.7812.9501 не обязательно.

Приемлемую точность обеспечит бытовой безмен. Во время работы с ним следует намотать один конец шнура длиной 1 м на фланец, а другой – закрепить за весы. Потянув устройство в перпендикулярном направлении зафиксируйте момент проворачивания. Так, новые подшипники должны обеспечить 7-9 кг, а с пробегом – 2-3 кг.

Процесс сопряжен с заменой опорных шайб на новые – более толстые, чем ранее. На выбор предлагается 7 типоразмеров с шагом 0,05 мм в пределах 1,8-2,1 мм. Материал шайб – бронза или сталь. При этом шестерни устанавливаются плотно, но с возможностью поворота вручную.

Боковой зазор в ГП и преднатяг подшипников дифференциала

В соответствии с инструкцией боковой зазор и преднатяг подшипников регулируется с помощью приспособления А.95688/R.

При его отсутствии заданную роль выполнит штангенциркуль подходящего размера.

Чтобы обеспечить требуемый преднатяг, фиксируют расстояние относительно крышек подшипников в начале затяжки и по ее окончании. Необходимая разница между значениями – 0,2 мм.

Бокового зазора настраивается путем подведения ведомой шестерни к ведущей до исчезновения его исчезновения. Первоначально одна из гаек находится в свободном положении, другая (рабочая) – затягивается. После устранения зазора постепенно закручивают наживленную гайку, пока губки штангенциркуля не раздвинутся на 0,1 мм.
Регулировка люфта останавливается при появлении легкого стука зубьев. Далее обе гайки равномерно закручиваются до расстояния 0,2 мм. О правильности проведенной работы свидетельствует равномерный люфт при любом положении шестерен.

Ремонт переднего моста видео

Регулировка переднего моста Нива

Передний мост регулируется путем настройки зазоров подшипников. Регулировка переднего моста Нива должна производиться следующим образом.

Порядок действий

Подобрать кольцо для регулировки 5.

  1. Толщина измеряется по В и Г.


    Для этого необходимо использовать формулу
    d1=B – (111, 960 + Г), точность расчета +0,025 мм.
    Произвести установку кольца.
  2. Вал поставить в корпус переднего моста. Необходимо проверить момент вращения вала (1-2 Н на см).
  3. При монтаже дифференциала совместно с ведомой шестерней замерить размер Е, нажав на него силой 5000 Н. Шестерню нужно повернуть на несколько оборотов, чтобы подшипник установился как надо.

    В картере нужно измерить размер Б. По настоящим размерам Б и Е, и установочному размеру 50 миллиметров, подобрать регулировочное кольцо, используя выражение d 2 = Б – (Е + 50 + Х), d 2 – толщина кольца, Х = 50 мм.
  4. Поставить дифференциал в картер и зафиксировать.
  5. Произвести регулировку подшипников путем затягивания гайки 23, поворачивая дифференциал, для правильного местонахождения роликов. Проверить момент вращения за шестерню.

    Зазор вновь установленной шестеренной передачи нужно контролировать после регулировочных операций с индикатором.
Читать еще:  Шум в раздатке нива шевроле при движении

Проверку производят на нескольких зубьях. Разница в зазорах не допускается более 0,05 мм. Боковой зазор в номинале равен 0,2 мм. Если он меньше, кольцо меняют на меньшую толщину. При контроле величины зазора натяг делать нет необходимости.

Следующие операции — регулировка мостов Нива

  1. Затянуть гайку до касания с подшипниками и пропадания зазора.
  2. Проконтролировать пятно соприкосновения в шестернях. С этой целью зубья покрывают краской.
  3. Тормозя за фланец вал шестерни, поворачивайте ведомую шестерню вперед и назад, чтобы на зубьях получились контакты.

    Пятно соприкосновения при правильном расположении должно соответствовать рисунку. Если контакт оказался на вершине зуба, то нужно сдвинуть обе шестерни, разместив кольцо большего размера. При контакте внизу зуба, то нужно отодвинуть шестерни, установить тонкое кольцо. Если контакт возникает только на краю зуба, шестерни нужно отодвинуть.
  4. Застопорить крышку подшипника кольцом.
  5. Произвести сборку главной передачи, проконтролировать ее нагревание после тестовой поездки на машине. Если картер в районе подшипников сильно нагревается, то необходима повторная регулировка предварительного натяга подшипников по вышеописанному способу.

Таким образом происходит регулировка переднего моста Нива. Ознакомьтесь с синтетическим маслом для двигателя автомобилей. Регулировка заднего моста Нива, а также регулировка мостов Нива Шевроле будут рассмотрены в другом обзоре.

Снятие (замена), разборка, ремонт редуктора заднего моста

Снимаем редуктор для его замены, ремонта или замены балки заднего моста.
Вывешиваем задний мост.

Сливаем масло из картера заднего моста (см. тут).

Снимаем обе полуоси (см. тут).

Отсоединяем задний карданный вал от фланца редуктора заднего моста (см. тут).

Придерживая картер редуктора, головкой «на 12» отворачиваем восемь болтов его крепления к балке заднего моста.

…и уплотнительную прокладку.
Устанавливаем редуктор в обратной последовательности.
Перед установкой редуктора очищаем привалочную плоскость балки. Устанавливаем новую уплотнительную прокладку. Перед заворачиванием болтов крепления редуктора к балке заднего моста наносим на резьбу болтов герметик.

Разборка редуктора заднего моста

Перед снятием очищаем редуктор от грязи. Демонтированный редуктор устанавливаем на верстак.

Ключом «на 10» отворачиваем болт крепления стопорной пластины регулировочной гайки правого подшипника коробки дифференциала…

…и снимаем пластину.

Аналогично снимаем стопорную пластину регулировочной гайки левого подшипника.

Кернером помечаем расположение крышек подшипников коробки дифференциала на картере редуктора.

Накидным ключом «на 17» отворачиваем два болта крепления крышки правого подшипника коробки дифференциала…

…и вынимаем болты.

Снимаем крышку правого подшипника.

Вынимаем регулировочную гайку…

…и снимаем наружное кольцо подшипника коробки дифференциала.

Аналогично снимаем крышку, вынимаем регулировочную гайку и снимаем наружное кольцо левого подшипника коробки дифференциала.

Если подшипники коробки дифференциала не меняем, то помечаем их наружные кольца для того, чтобы не перепутать при сборке.

Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи, внутренними кольцами, сепараторами и роликами подшипников.

Из картера редуктора вынимаем ведущую шестерню в сборе с регулировочным кольцом, внутренним кольцом, сепаратором и роликами заднего подшипника и распорной втулкой.

Снимаем распорную втулку.

Нанося удары молотком через выколотку по внутреннему кольцу заднего подшипника редуктора,…

…снимаем внутреннее кольцо с сепаратором и роликами.

Снимаем регулировочное кольцо ведущей шестерни.

Извлекаем из гнезда картера редуктора сальник (см. тут).

…и внутреннее кольцо переднего подшипника с сепаратором и роликами.

Выколоткой выбиваем наружное кольцо переднего подшипника ведущей шестерни…

Перевернув картер, аналогично выбиваем наружное кольцо заднего подшипника ведущей шестерни.

Для разборки дифференциала

. съемником спрессовываем внутреннее кольцо подшипника коробки дифференциала.

При отсутствии съемника вставляем зубило между торцем внутреннего кольца подшипника и коробкой дифференциала.

Нанося удары по зубилу, сдвигаем внутреннее кольцо подшипника.

В образовавшийся зазор вставляем две мощные отвертки (или монтажные лопатки) и спрессовываем…

…внутреннее кольцо подшипника с сепаратором и роликами.

Аналогично спрессовываем внутреннее кольцо другого подшипника.

Зажав коробку дифференциала в тиски с накладками губок из мягкого металла,…

…накидным ключом «на 17» отворачиваем восемь болтов крепления ведомой шестерни к коробке дифференциала.

Молотком с пластмассовым бойком сбиваем ведомую шестерню с коробки дифференциала…

…и снимаем шестерню.

Вынимаем ось сателлитов.

Проворачивая сателлиты, вынимаем их из коробки дифференциала.

Вынимаем полуосевые шестерни.

. и их опорные шайбы.

Перед сборкой промываем детали редуктора в керосине и осматриваем их. Проверяем состояние зубьев шестерен главной передачи. Повреждения хотя бы одного зуба (выкрашивание, задиры рабочей поверхности) недопустимы. Мелкозернистой шкуркой устраняем незначительные повреждения оси сателлитов, шеек шестерен полуосей и их посадочных отверстий в коробке дифференциала. При серьезных повреждениях деталей заменяем их на новые. При обнаружении даже незначительных повреждений поверхностей опорных шайб шестерен полуосей заменяем шайбы на новые (с подборкой толщины шайб). Подшипники ведущей шестерни и коробки дифференциала должны быть без износа, с гладкими рабочими поверхностями. Плохое состояние подшипников является причиной шума и заедания зубьев шестерен.

Внутренние кольца подшипников коробки дифференциала с сепараторами и роликами напрессовываем на коробку подходящим отрезком трубы. Закрепляем ведомую шестерню на коробке дифференциала.

При сборке дифференциала смазываем трансмиссионным маслом шестерни полуосей с опорными шайбами и сателлитами и устанавливаем их в коробку дифференциала. Проворачиваем сателлиты и шестерни полуосей так, чтобы совместить ось вращения сателлитов с осью отверстий в коробке дифференциала, и вставляем ось сателлитов. Осевой зазор каждой шестерни полуоси не должен превышать 0,1 мм. При увеличенном зазоре заменяем опорные шайбы шестерен полуосей новыми – большей толщины. Момент сопротивления вращению шестерен дифференциала не должен превышать 14,7 Н.м (1,5 кгс.м) – шестерни проворачиваются рукой.

Читать еще:  Сравнение дастера и шевроле нива

Проверяем легкость вращения шестерен дифференциала.

Подходящей по диаметру инструментальной головкой (отрезком трубы) запрессовываем в гнездо картера наружное кольцо переднего подшипника.

Аналогично запрессовываем наружное кольцо заднего подшипника.

Правильное положение ведущей шестерни относительно ведомой обеспечивается подбором толщины регулировочного кольца, установленного между торцом ведущей шестерни и внутренним кольцом заднего подшипника. При замене главной пары редуктора или подшипников ведущей шестерни подбираем регулировочное кольцо. Для этого изготавливаем приспособление из старой ведущей шестерни: привариваем к шестерне пластину длиной 80 мм и шлифуем пластину в размер 50–0,02мм относительно торца шестерни (плоскости прилегания регулировочного кольца).

Приспособление, изготовленное из старой ведущей шестерни.

Протачиваем (или обрабатываем мелкой шкуркой) место установки заднего подшипника на ведущей шестерне для того, чтобы внутреннее кольцо подшипника устанавливалось по скользящей посадке. На изготовленное приспособление устанавливаем внутреннее кольцо заднего подшипника с сепаратором и роликами и вставляем приспособление в картер. Затем устанавливаем внутреннее кольцо переднего подшипника с сепаратором и роликами и фланец ведущей шестерни. Проворачивая за фланец шестерню для правильной установки роликов подшипников, затягиваем гайку крепления фланца моментом 7,9–9,8 Н.м (0,8–1,0 кгс.м).

Закрепляем картер на верстаке так, чтобы его привалочная плоскость располагалась горизонтально. Устанавливаем лекальную линейку в постели подшипников ребром для того, чтобы касание линейки постелей происходило по линии.

Набором плоских щупов определяем величину зазора между линейкой и пластиной приспособления.

Толщину регулировочного кольца определяем по разнице между зазором и отклонением от номинального положения новой шестерни (с учетом знака отклонения).

Маркировка отклонения от номинального положения (в сотых долях миллиметра со знаками «плюс» или «минус») нанесена на конической части хвостовика шестерни.

Например, измеренный зазор равен 2,90 мм, а на шестерне нанесено отклонение от номинального положения –15. Переводим отклонение в миллиметры: –15 x 0,01 = –0,15.

Требуемая толщина регулировочного кольца составит: 2,90–(–0,15) = 3,05 мм.

Устанавливаем регулировочное кольцо требуемой толщины на новую ведущую шестерню. Извлекаем приспособление из картера редуктора и снимаем внутренние кольца переднего и заднего подшипников с сепараторами и роликами.

Подходящим отрезком трубы напрессовываем на новую ведущую шестерню внутреннее кольцо заднего подшипника с сепаратором и роликами.

Вставляем ведущую шестерню в картер редуктора. Устанавливаем новую распорную втулку, внутреннее кольцо переднего подшипника с сепаратором и роликами и маслоотражатель. Смазав рабочую кромку нового сальника смазкой Литол-24, запрессовываем его в гнездо картера. Устанавливаем фланец ведущей шестерни.

Застопорив фланец, постепенно затягиваем гайку его крепления динамометрическим ключом до момента 118 Н.м (12 кгс.м).

Предварительный натяг подшипников ведущей шестерни контролируем динамометром.

…периодически проверяя момент сопротивления подшипников вращению ведущей шестерни.

Если момент сопротивления вращению оказался менее 157 Н.см (16 кгс.см) – для новых подшипников, а для подшипников после 30 км пробега – менее 39,2 Н.см (4 кгс.см), то подтягиваем гайку крепления фланца, не превышая момент затяжки. После этого вновь проверяем момент сопротивления вращению ведущей шестерни.

Если момент сопротивления оказался более 197 Н.см (20 кгс.см) – для новых подшипников, а для приработанных подшипников – более 59,0 Н.см (6 кгс.см), то предварительный натяг подшипников превышен.

В этом случае необходимо заменить чeрезмерно деформированную распорную втулку новой и повторно провести сборку и регулировку.

Устанавливаем в картер редуктора дифференциал в сборе с подшипниками и регулировочные гайки так, чтобы они соприкасались с наружными кольцами подшипников. Затягиваем болты крышек подшипников требуемым моментом.

Из стальной пластины шириной 49,5 мм и толщиной 3–4 мм изготавливаем специальный ключ для затяжки регулировочных гаек.

Регулировку бокового зазора в зацеплении шестерен главной передачи и предварительный натяг подшипников коробки дифференциала проводим одновременно, в несколько этапов.

Штангенциркулем измеряем расстояние между крышками подшипников.

Заворачиваем левую регулировочную гайку (со стороны ведомой шестерни) до полного устранения зазора в зацеплении шестерен главной передачи.

Заворачиваем правую гайку до упора и подтягиваем ее на 1–2 зуба гайки.

Затягивая левую гайку, устанавливаем требуемый боковой зазор 0,08–0,13 мм в зацеплении шестерен главной передачи.

При этом зазоре, покачивая ведомую шестерню, пальцами руки ощущаем минимальный люфт в зацеплении шестерен, сопровождающийся легким стуком зуба о зуб.
При затяжке гаек крышки подшипников коробки дифференциала расходятся и расстояние между ними увеличивается.

Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников до достижения расстояния между крышками 0,15–0,20 мм. Установив предварительный натяг подшипников, окончательно проверяем боковой зазор в зацеплении шестерен главной передачи, который не должен измениться. Для этого,…

…медленно проворачивая ведомую шестерню на три оборота, пальцами контролируем люфт в зацеплении каждой пары зубьев.

Если зазор в зацеплении окажется больше требуемого (0,08-0,13 мм) , то вращением регулировочных гаек приближаем ведомую шестерню к ведущей или отодвигаем, если зазор меньше. Чтобы при этом сохранить установленный предварительный натяг подшипников, ведомую шестерню перемещаем, подтягивая одну из регулировочных гаек и ослабляя другую на тот же угол.

После регулировки устанавливаем стопорные пластины регулировочных гаек и закрепляем их болтами.

Регулировка подшипников ведущей шестерни

Для ограничения осевых смещений ведущей шестерни под рабочими нагрузками очень важно создать в ее подшипниках предварительный натяг в заданных пределах. Натяг контролируют динамометром 02.7812.9501 (рис. 3-78), замеряющим момент сопротивления проворачиванию ведущей шестерни.

Читать еще:  Отличие сцепления нива от шевроле нива

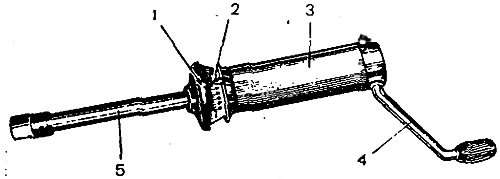

Рис. 3-78. Динамометр 02.7812.9501: 1 — подвижный указатель; 2 — указатель ограничения крутящего момента; 3 — корпус; 4 — рукоятка; 5 — стержень с наконечником, вставляемым в переходную втулку

Моментом сопротивления проворачиванию определяется степень затягивания подшипников. Он должен быть 157-196 Н·см (16-20 ктс·см) для новых подшипников, 39,2-58,8 Н·см (4-6 кгс·см) — для подшипников после пробега 30 км и более.

Затягивать гайку фланца нужно моментом 118-255 Н·м (12-26 кгс·м) периодически проверяя динамометром момент сопротивления подшипников проворачиванию ведущей шестерни.

Для проверки момента сопротивления наденьте динамометр на переходную втулку 3 (рис. 3-79), установите указатель 2 (рис. 3-78) ограничения момента наделение шкалы, соответствующее 196 Н·см (20 кгс·см), и рукояткой 4 сделайте несколько оборотов по ходу часовой стрелки. Во время проворачивания ведущей шестерни подвижный указатель 1 не должен переходить за указатель 2 и должен показывать не менее 157 Н·см (16 кгс·см).

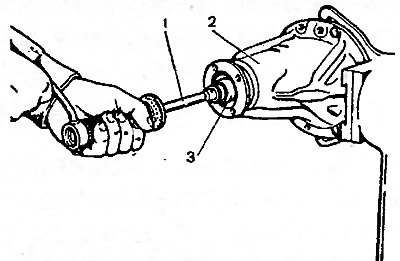

Рис. 3-79. Проверка предварительного натяга подшипников ведущей шестерни: 1 — динамометр 02.7812.9501; 2 — картер; 3 — переходная втулка

Если момент сопротивления проворачиванию меньше 157 Н·см (16 кгс·см), а для подшипников после 30 км пробега 39,2 Н·см (4 кгс·см), то подтяните гайку фланца ведущей шестерни (не превышая заданный момент затягивания) и проверьте вновь момент сопротивления проворачиванию ведущей шестерни.

Если момент сопротивления проворачиванию оказался более 196 Н·см (20 кгс·см), а для приработанных подшипников 58,8 Н·см (6 кгс·см), что указывает на завышенный предварительный натяг подшипников, замените распорную втулку новой, поскольку она от чрезмерной нагрузки деформировалась до размера, не позволяющего провести регулировку правильно. После замены распорной втулки повторите сборку с соответствующими регулировками и проверками.

Установка коробки дифференциала

Установите в картер предварительно собранную коробку дифференциала вместе с наружными кольцами подшипников.

Установите две регулировочные гайки 4 (рис. 3-80) так, чтобы они соприкасались с кольцами подшипников.

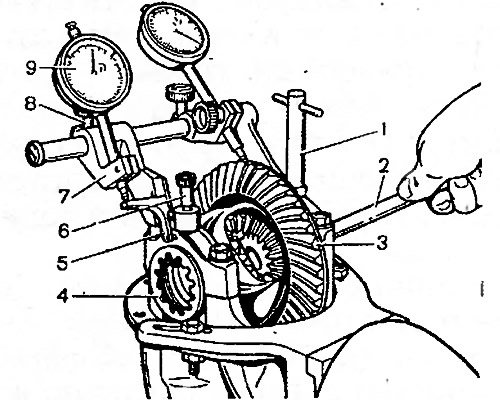

Рис. 3-80. Проверка предварительного натяга подшипников коробки дифференциала приспособлением A.95688/R: 1 — винт приспособления; 2 — ключ А.55085; 3 — ведомая шестерня; 4 — регулировочная гайка; 5 — промежуточный рычаг; 6 — винт крепления; 7 — кронштейн индикатора; 8 — винт крепления кронштейна; 9 — индикатор для проверки предварительного натяга подшипников

Установите крышки подшипников и затяните болты крепления динамометрическим ключом.

Предварительный натяг подшипников коробки дифференциала и регулировка бокового зазора в зацеплении шестерен главной передачи

Эти операции выполняют одновременно при помощи приспособления A.95688/R и ключа А.55085.

Закрепите на картере редуктора приспособление (рис. 3-80) винтами 1 и 6, ввернув их в отверстия под болты крепления стопорных пластин регулировочных гаек.

По направляющей приспособления сместите кронштейн 7 до соприкосновения рычага 5 с наружной боковой поверхностью крышки и затяните винт 8.

Ослабьте винты 1 и 3 (рис. 3-81) и установите кронштейн 4 гак, чтобы ножка индикатора 2 опиралась на боковую поверхность зуба ведомой шестерни у края зуба, затем затяните винты 1 и 3.

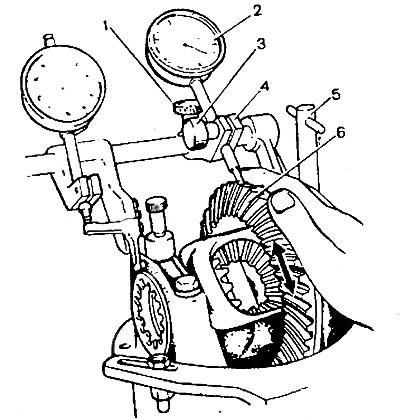

Рис. 3-81. Проверка бокового зазора в зацеплении шестерен главной передачи приспособлением A.95688/R: 1 — винт крепления кронштейна; 2 — индикатор для проверки бокового зазора в зацеплении шестерен; 3 — винт крепления стержня индикатора; 4 — кронштейн индикатора; 5 — винт крепления; 6 — ведомая шестерня

Поворачивая регулировочные гайки, предварительно отрегулируйте боковой зазор между зубьями ведущей и ведомой шестерен в пределах 0,08-0,13 мм. Зазор проверяют по индикатору 2 при покачивании шестерни 6. При этом подшипники не должны иметь предварительного натяга. Регулировочные гайки должны находиться только в соприкосновении с подшипниками, в противном случае нарушается правильность измерения предварительного натяга.

Последовагельно и равномерно затяните две регулировочные гайки подшипников, при этим крышки подшипников дифференциала расходятся и, следовательно, увеличивается расстояние «D» (рис. 3-82). Это расхождение отмечает индикатор 9 ( рис. 3-80), на ножку которого действует рычаг 5. Гайки для регулировки подшипников коробки дифференциала затягивают до увеличения расстояния «D» (рис. 3-82) на 0,14-0,18 мм.

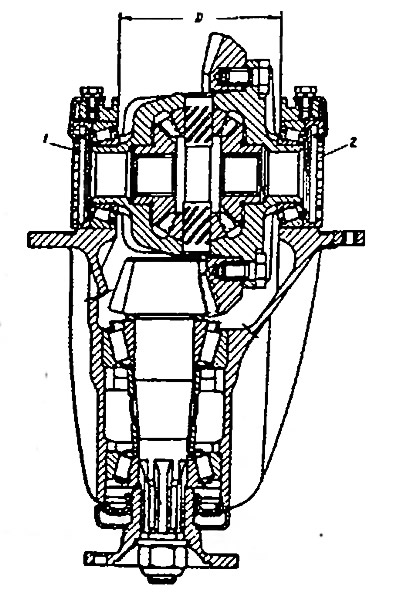

Рис. 3-82. Схема для проверки предварительного натяга подшипников коробки дифференциала: D — расстояние между двумя крышками подшипников дифференциала; 1, 2 — регулировочные гайки

Установив точный предварительный натяг подшипников коробки дифференциала, окончательно проверьте боковой зазор в зацеплении шестерен главной передачи, который не должен изменяться.

Если зазор в зацеплении шестерен больше 0,08-0,13 мм, то приблизьте ведомую шестерню к ведущей или отодвиньте, если зазор меньше. Чтобы сохранить установленный предварительный натяг подшипников, перемещайте ведомую шестерню, подтягивая одну из регулировочных гаек подшипников и ослабляя другую на тот же самый угол.

Для точного выполнения этой операции следите за индикатором 9 (рис. 3-80), котооый показывает величину ранее установленного предварительного натяга подшипников. После затягивания одной из гаек показание индикатора изменится, так как увеличится расхождение «D» (рис. 3-82) крышек и предварительный натяг подшипников. Поэтому другую гайку ослабляйте до тех пор, пока стрелка индикатора не вернется в первоначальное положение.

После перемещения ведомой шестерни, по индикатору 2 (рис. 3-81) проверьте величину бокового зазора Если зазор не соответствует норме, повторите регулировку.

Снимите приспособление A.95688/R, установите стопорные пластины регулировочных гаек и закрепите их болтами с пружинными шайбами. В запасные части поставляют стопорные пластины двух типов: с одной или двумя лапками в зависимости от положения прорези гайки.

Регулировку и ремот узлов редуктора выполняют на стенде, на котором можноп акже испытать редуктор на шум и проверить расположение и форму пятна контакта на рабочих поверхностях зубьев, как указано ниже.
