Проверяем и устанавливаем ремень кондиционера и ремень генератора Нива Шевроле

С момента появления и на момент написания статьи все автомобили Шевроле Нива комплектовались единственной моделью двигателя – 2123. Данный мотор отличается простотой обслуживания, практически все элементы на нем можно поменять самостоятельно при наличии минимального набора инструментов. Особенно легко регулируются ременные приводы. Они установлены на генератор и другие вспомогательные элементы двигателя, такие как кондиционер. Большинство из них можно поменять независимо друг от друга, поэтому ремень генератора Нива Шевроле с кондиционером меняется так же легко, как и на более простой версии.

Натяжка привода

Необходимо выключить зажигание. После этого открываем капот и снимаем пластиковую накладку. Затем ослабляем хомут воздуховода. Для этого можно использовать обычную отвертку.

Затем торцевым ключом на 10 нужно открутить винт удерживающий воздушный фильтр. После этого снимаем воздуховод с корпуса фильтра. На этом этап подготовки можно считать завершенным.

Регулировка

Чтобы начать регулировать ремень генератора Нива Шевроле нужно ослабить 3 гайки. Они выкручиваются не полностью. Достаточно 1-2 витка, чтобы приступить к дальнейшей работе.

Крепеж регулировочного узла обозначен на изображении выше и отмечен стрелкой. Для проведения данной процедуры понадобиться ключ на 13.

Регулировка производиться тем же ключом на 13. Вращая винт в сторону откручивания происходит ослабление, если вращать в другую сторону, закручивая, то происходит натяжение.

Проверка.

Правильно натянутый ремень генератора на Шевроле Ниву можно проверить, надавив на него в точке P, обозначенной на рисунке. При усилии 75Н допустимый прогиб должен составить 1-1,2 сантиметра.

Более точно измерить уровень натяжения можно только в условиях станции тех обслуживания, где имеется необходимое для этого оборудование. То же самое относиться и к закрутке гаек. Производитель рекомендует производить затяжку с усилием 20-25 Н*м. Для этого используется специальный динамометрический ключ.

Необходимость периодической проверки.

Главная особенность двигателя Шевроле Нивы в том, что помимо генератора данный ремень приводит в действие и помпу системы охлаждения. Если он будет ослаблен, то со временем возможно его проскальзывание и помимо недостаточного напряжения, выдаваемого генератором есть риск перегрева двигателя в результате остановки помпы. Так же возрастает риск его более высокого износа и приводимым им в действие шкивов за счет усиления вибрации.

Перетянутый ремень так же приводит к сильному износу подшипников. Кроме этого можно заметить свист при работающем двигателе, который говорит о том, что он испытывает сильное трение и в результате перегревается.

Замена ремня кондиционера.

Чтобы поменять ремень кондиционера Нива Шевроле необходимо установить автомобиль на эстакаду или смотровую яму. После этого нужно снять защиту двигателя.

Для этого при помощи ключа на 13 откручиваем 4 болта по периметру.

После чего можно убрать защиту поддона картера.

Головкой на 8 откручиваем саморезы удерживающие защиту.

Откручиваем передний брызговик.

Для того, чтобы проверить натяжение нужно надавить на него рукой между шкивами компрессора и коленвала. Допустимое отклонение должно быть не более 0,8 сантиметров.

Если он изношен, то приступаем к замене. Для этого торцевым ключом ослабляем болты крепления натяжного ролика.

Если ремень кондиционера в хорошем состоянии, но ослаблен нужно крутить болт затягивая, по часовой стрелке то это приведет к натяжке.

Замена производиться при наличии на ремне трещин, следов расслоения и разрывов. Чтобы поменять нужно ослабить болт, для этого нужно вращать его против часовой стрелки.

После чего его можно без проблем снять со шкива. На Ниве для привода компрессора используется четурехручьевой, длиной 810 миллиметров.

Ремень одевается так, чтобы быть ближе к внутреннему краю шкива. Затем сразу нужно проверить его натяжение.

После установки детали следует произвести сборку компонентов в обратной последовательности.

Ремень генератора ваз 2123 без кондиционера

2123-1041020-30Р Ремень 1888 генератора поликлиновой ВАЗ-2123 “Chevrolet-Niva” , — АВТОВАЗ

(Внешний вид товара, упаковки может отличаться от указанного на картинке.)

Марка: АВТОВАЗ, Россия
Вес (справочно), кг: 0.968
Размеры (справочно), мм:1400 x 20 x 5

Ремень 1888 генератора поликлиновой ВАЗ-2123 “Chevrolet-Niva” (артикул 2123-1041020-30Р) — новая оригинальная запасная часть, произведенная АВТОВАЗ или на заводах официальных поставщиков АВТОВАЗ. Деталь идентична установленной на вашем автомобиле при его сборке. Деталь упакована в фирменную упаковку АВТОВАЗ и/или имеет фирменную маркировку. Применяемость к конкретному автомобилю следует проверять по оригинальному каталогу запчастей. Если у вас есть сомнения о применимости этой детали, сделайте VIN—запрос.

Стоимость доставки почтой и Сдэк

Ремень 1888 генератора поликлиновой ВАЗ-2123 “Chevrolet-Niva” в каталогах запчастей

2123-1041020-30Р Ремень генератора ВАЗ 2123 HI-DRIVE 5/1888

Альтернативные наименования

❶ Ремень 1888 генератора поликлиновой ваз-2123 chevrolet-niva брт

Читать еще: Тюнинг лада приора универсал своими руками

❷ Ремень генератора 2123 chevy niva балаково оао брт

❸ Ремень генератора ваз 2123 1888

АНАЛОГИ

ДОСТАВКА

СДЭК
Курьерская служба. Отправляем заказ в ваш город до удобного пункта выдачи. Специальные низкие тарифы для нашего интернет-магазина.

ПОЧТА РОССИИ
Традиционная доставка в любой населенный пункт России до почтового отделения. Специальные низкие тарифы для нашего интернет-магазина в областные центры.

Стоимость доставки не включена в цену товара и зависит от направления, веса посылки. Тариф доставки сообщаем после оформления заказа (до оплаты). Калькулятор стоимости доставки.

ОПЛАТА

– Оплата на сайте любой картой VISA, MasterCard, МИР. Сервис предоставляет Сбербанк России. Без комиссии!

– Оплата на карту Сбербанка России. Комиссия по тарифам банка.

– Оплата через платежные системы КИВИ, ЯДеньги. Комиссия по тарифам систем.

– Оплата при получении посылки на почте или в СДЭКе. Комиссия по тарифам служб доставки. Есть ограничения.

СРОКИ

На комплектование заказа требуется время. Срок указан рядом с ценой. Время на доставку зависит только от вашего местонахождения. Сроки доставки у Почты России и СДЭК в данный момент практически одинаковые.

Ремень генератора ваз 2123 без кондиционера

Так случилось, что с приходом холодов у меня порвался ремень кондиционера. Ну это не причина для паники и немедленного ремонта- поэтому я “забил” на это дело на какое-то время.
Вытащил из под капота все куски, до которых смог дотянуться рукой сверху и дальше, в путь, как говорится.

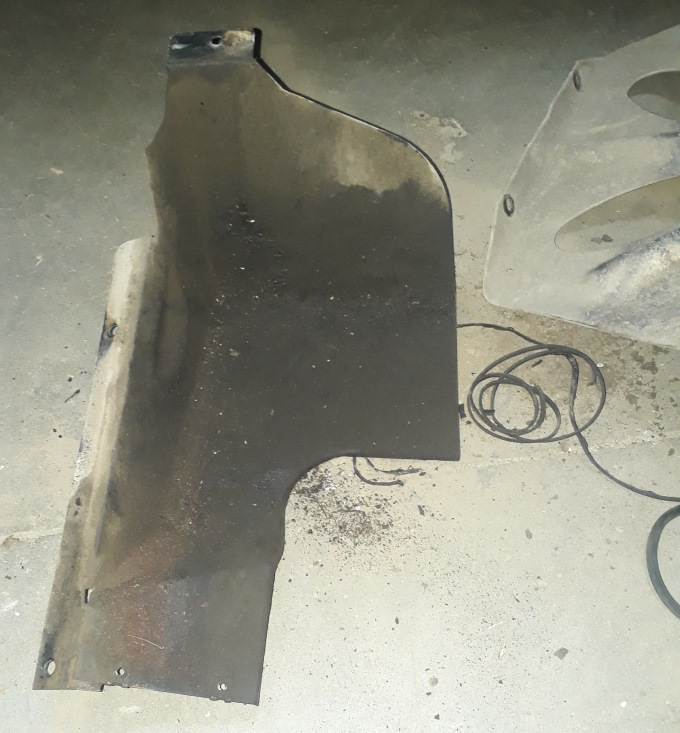

Прошла неделя и чёрт меня дёрнул заглянуть под капот. А там- ужас! Нижняя часть ремня генератора перевёрнута и как раз на шкиве коленвала! К сожалению не сфотал,
С дачи вернулся в город на “цыпочках”, что б ни дай бог… Сразу сел за комп и стал искать оба ремня.
В результате оперативных мероприятий ремни были заказаны на ЕМЕКСЕ, со сроком доставки 2-3 дня. Оба ремня купил Contitech: 4 PK 810(267руб) и 5 PK 1885(313руб).

Дальше(или ещё до покупки ремней) приступаем к изучению темы про замену этих ремней. Не, я конечно же и сам всё знал, но освежить так сказать, в памяти,
Вся тема хорошо изложена у BodriX а, в журнале 80и усталых пони. Поэтому повторять здесь не буду.
Единственное скажу, что у меня всё тоже самое: давило масло из под храповичного болта. Поэтому лопнул ремень кондиционера. А его остатки, которые я не убрал, каким-то образом перевернули ремень генератора.

Протёр и вычистил все дорожки на кондиционере и одел ремни. Фото только с ремнём гены:

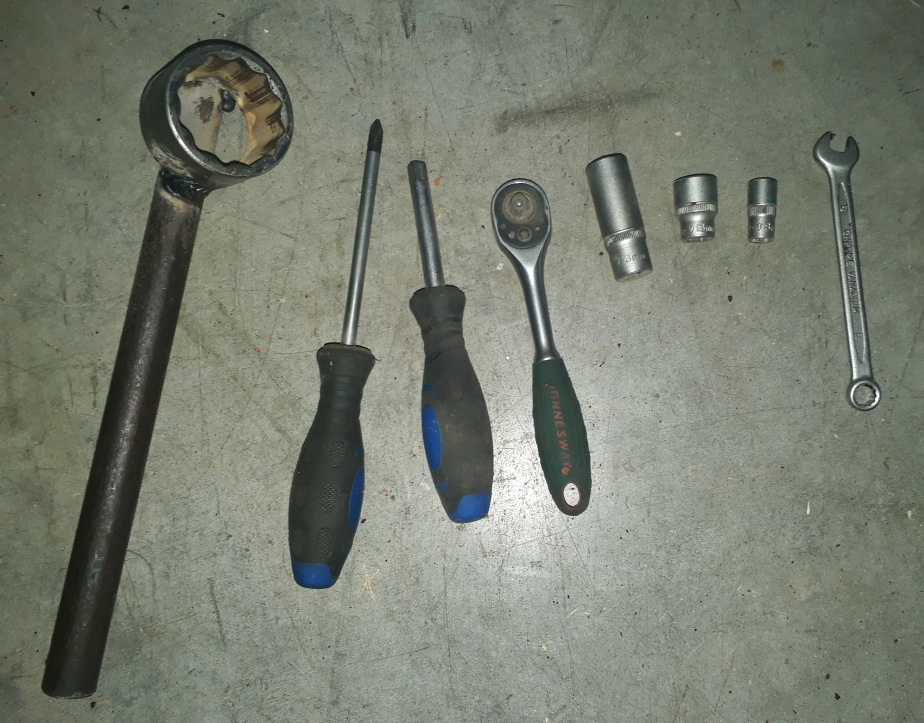

Инструмент, которым я пользовался:

По времени у меня заняло часа 1,5-2.
Головку на “38” покупать не рискнул- в итоге её больше всего по времени и искал.

Ремень генератора имеет важное назначение – передает крутящий момент от двигателя через коленчатый вал на генератор. Последний обеспечивает зарядку аккумуляторной батареи и поддерживает работоспособность всего электрооборудования автомобиля. На двигателе с кондиционером он вращает муфту компрессора и приводы другого вспомогательного оборудования.

Характеристики штатного ремня

Ремень генератора на Ниве Шевроле – ВАЗ 2123 – имеет заводское обозначение 6РК 1888. Его размеры: длина – 1888 мм, ширина – 21,5 мм, число продольных ребер (ручейков) – 6 шт. Изделие поликлинового типа выдерживает нагрузку свыше 250 кг и имеет коэффициент удлинения не более 0,7%.

Приводной ремень со временем подвергается износу, и его нужно заменять. Согласно регламенту проведения технического обслуживания, эту деталь необходимо менять через каждые 50 тыс. км пробега. Основываться только на этой цифре не стоит – она является средней.

Если качество изделия низкое, то оно может либо растянуться, либо порваться уже через 20 тыс. км, а ремень хорошего качества пройдет все 70 тыс. км. На срок эксплуатации влияет не только пробег, но и другие факторы. Если на шкивах приводов имеются механические повреждения, то со временем ремешок придет в негодность.

Согласно регламенту ТО, проверку ремня на Ниве Шевроле нужно проводить каждые 15 тыс. км пробега.

При обнаружении следующих факторов необходимо изделие заменить:

признаки износа (неровности, трещины, потёртости и т. д);
пятна масла;
видны отдельные нити на торцах;
материал отслаивается от основы.

Неисправность может определяться по характерным признакам:

на высоких оборотах двигателя появляется сильный свист;
на панели приборов загорается индикатор заряда аккумулятора;
потребители электричества от бортовой сети перестают функционировать.

При полном обрыве ремня автомобиль невозможно запустить. Чтобы избежать подобного в дороге, лучше своевременно запастись новым изделием и всегда возить его с собой.

Как заменить ремень на Ниве Шевроле

Рекомендуется покупать ремни известных брендов, качество которых было проверено временем. Схема расположения приводных механизмов показана на фото.

Читать еще: Подшипник ступицы передней нива 21213 цена

Для работы понадобится инструмент:

отвёртка;
домкрат;
набор торцевых ключей;
монтажная лопатка.

Сначала следует отсоединить клеммы аккумуляторной батареи, чтобы предотвратить возможное замыкание электроцепи.

Если авто без кондиционера

Замена ремня генератора на Шевроле Ниве осуществляется следующим образом:

Бортовая сеть должна быть обязательно обесточена, клеммы аккумулятора не должны случайно замкнуть цепь.
От датчика положения коленвала отсоединяется клеммная колодка, затем откручивается болт крепления, и датчик снимается.
С насоса ГУР снимается привод.
На пластине крепления генератора ослабляется фиксирующая гайка, после этого устройство можно подвинуть к двигателю – для удобства воспользуйтесь монтажной лопаткой.
Натяжение ремня ослабнет, и его можно будет снять. Для демонтажа понадобится вывесить левую сторону с помощью домкрата и поставить рычаг КПП на пятую передачу.
Оттягивая ветвь от шкива насоса охлаждающей жидкости, прокручивается переднее колесо, оттяжка постепенно перемещается на шкив генератора и коленвала.
Провернуть шкив водяного насоса и снять ремень полностью.
Установка новой детали начинается с монтажа на шкив коленвала, после она одевается на шкив генератора и часть – на шкив помпы.
Снова вращается колесо до тех пор, пока ремень не сядет на все шкивы.
Монтажной лопаткой генератор возвращается в прежнее положение.

Остается проверить натяжение и закрутить гайку фиксации агрегата на пластине. Датчик положения коленвала устанавливается и подключается в последнюю очередь.

Если двигатель с кондиционером

Если автомобиль оборудован кондиционером, то добавляется дополнительный шкив компрессора. Для замены потребуется установить машину над смотровой ямой или поднять на подъёмнике, затем демонтировать защиту картера двигателя:

Ключом на 13 мм откручиваются 4 болта крепления защиты, после чего ее можно снять.
Ключом на 8 мм открутите саморезы, удерживающие пыльники защиты.
Передний брызговик снимается.
Отклонение силы натяжения ремня между шкивами компрессора и коленвала не должно превышать один сантиметр, для проверки нужно нажать на него рукой.
Для замены ослабляются болты крепления ролика-натяжителя. Если ремень кондиционера нужно только подтянуть, то болт ролика поворачивается по часовой стрелке, тем самым он затягивается.
Если нужна замена, болт откручивается против часовой стрелки – ремешок ослабнет, и его можно будет снять.

Дальнейшая сборка и установка нового ремня производится в обратной последовательности. При монтаже следует учитывать, что деталь нужно начинать надевать так, чтобы она оказалась ближе к внутренней стороне приводного шкива.

Регулировка натяжения

Установить деталь недостаточно, важно ещё знать, как правильно подтянуть ремень генератора на Шевроле Нива. Если натяжка будет слабой, генератор не сможет работать в нормальном режиме, и аккумулятор получит недостаточный уровень заряда. В результате аккумуляторная батарея быстро выйдет из строя. Если перетянуть ремень, подшипник генератора быстро износится, как и подшипник насоса охлаждающей жидкости. Допустимый прогиб при надавливании не должен превышать 15 мм между шкивом генератора и помпы.

Регулировка осуществляется путем перемещения генератора вперёд или назад. Двигая агрегат в сторону двигателя, натяжка ослабляется, от мотора – наоборот, увеличивается. Для выполнения работ потребуется стандартный набор инструментов, последовательность действий следующая:

Демонтировать защиту двигателя и защитные брызговики слева.
Ключом или торцевой головкой ослабить гайку крепления генератора к пластине и крепежную гайку кронштейна.
Воспользовавшись монтажной лопаткой, генератор отведите в сторону двигателя для ослабления или от него – для натяжения.
Не ослабляя усилие, закручиваете гайку крепления кронштейна, а после нее – гайку фиксации регулировочной пластины.

После этого устанавливается на место защита двигателя и брызговик. Работы по регулировке натяжения на этом закончены. После 300-500 км пробега проводится контрольная проверка уровня натяжения, и при необходимости оно регулируется.

Также после замены ремня рекомендуется запустить двигатель и включить максимальное количество потребителей электроэнергии (дальний свет, печка, высокие обороты). От детали не должны доноситься посторонние шумы.

Работу по замене и натяжке ремня генератора на Ниве Шевроле может выполнить любой автовладелец своими руками. Не обязательно для этого обращаться в специализированный автосервис. Следуя пошаговой инструкции, можно заменить изделие за 10-15 минут, не прилагая серьезных усилий.
