Распределитель потока воздуха приора

Ремонт, диагностика и замена заслонки печки на Лада Приора

Комфортная температура в салоне Лада Приора при низких температурах поддерживается с помощью печки. При её поломке появляются шумы в работе отопителя, утрачивается возможность регулировки температуры, направления и интенсивности воздушного потока. В большинстве случаев источники проблем – моторчик или заслонка печки Лада Приора, которые выходят из строя.

Устройство отопителя на Приоре

Система отопления на Лада Приора жидкостного типа конструктивно связывается с системой охлаждения двигателя, в её состав входит:

  • радиатор или теплообменник системы отопления;
  • вентилятор, подающий воздух в салон;
  • заслонка, регулирующая температуру воздуха;
  • редуктор заслонки печки;
  • заслонка распределителя потоков по дефлекторам;
  • дефлекторы.


Вышедшая из строя заслонка отопителя на Приоре не закрывается полностью, поэтому теплый поток смешивается с холодным воздухом, не прогреваясь до нужной температуры и в салоне всегда прохладно и некомфортно. Чтобы устранить проблему, требуется снять, заменить или отремонтировать моторедуктор заслонки печки.

Замена моторедуктора

Если не работает заслонка, то из отопителя дует горячим или холодным воздухом, при этом утрачивается возможность ее регулировки. В такой ситуации моторедуктор салонного отопителя подлежит замене.

Замена заслонки на Приоре начинается с поднятого капота и снятия дворников. Для этого снимаются пластмассовые крышечки и ключом на 14 откручиваются гайки, после чего они легко убираются. Далее демонтируется левое и правое жабо, сняв резиновую накладку, защитные пластмассовые колпачки и открутив шесть винтов. Затем снимается пластиковая шумоизоляция подкапотного пространства, шланг системы охлаждения, проходящий сквозь нее аккуратно отсоединяется от расширительного бачка, затем снимается сам бачок. Чтобы не сливать охлаждающую жидкость, отверстия в нем нужно заткнуть.

Для осмотра моторедуктора отопителя, снимается кронштейн крепления расширительного бачка, открутив два болта под крылом, сняв защиту над левым передним колесом. После этого демонтируется моторчик дворников и трапеция.

Теперь проводится демонтаж узла, предварительно требуется аккуратно отсоединить датчик заслонки печки и контакты электропитания. После этого устанавливаете и проверяете новую запчасть, все собираете в обратном порядке, и замена моторедуктора печки завершена.

Видео:Замена моторедуктора печки Лада Приора (Lada Priora)

Ремонт моторедуктора

В большинстве случаев посторонние звуки, который издает привод заслонки отопителя на Приоре, связан с растрескиванием пластмассовой шестерни. При срезании ее зубцов механизм перестает работать нормально. Заменить ее достаточно сложно, но возможно. После демонтажа редуктора освободите спрессованную пластмассовую крышку и отогните ее, затем аккуратно снимите.

Внимательно осмотрев механизм, определите, какие шестерни вышли из строя, и установите новые. Определите состояние коллектора, подшипников и щеток механизма. Подшипники смажьте силиконовой смазкой, которая не вредит другим элементам конструкции. Если после сборки система функционирует нормально, замена моторедуктора печки не потребуется.

Регулировка заслонки печки

Иногда причиной того, что салон автомобиля остается холодным, становится то, что не открывается заслонка отопителя, несмотря на то, что моторедуктор пытается повернуть ее в нужное положение. В большинстве случаев виноват регулятор заслонки, который отвечает за ее установку в нужное положение.

Такое возможно на заслонках печки как с кондиционером, так и без кондиционера из-за забитого салонного фильтр, который нужно менять своевременно. Пыль и листья мешают механизму заслонки открываться нормально.

Другая причина того, что тонкую пластмассу заслонки при высоких температурах в магистрали отопления попросту коробит, и она перестает доходить до нужного положения. В результате переключение печки в разные режимы не происходит или потоки распределяются неравномерно. Чаще всего регулятор заслонки остается в положении «в лицо», а вот обдув стекла не происходит.

Если не переключается заслонка, можно снять панель между креслами водителя и пассажира, она находится непосредственно за центральными решетками отопителя. Иногда просто требуется поменять уплотнитель, к которому она прижимается, или убрать мусор, набившийся в нее. После этого нужно проверить заслонку отопителя в работе и можно собирать панель.

При проблемах с механизмом переключения заслонки требуется снять пластик на торпедо возле правой ноги водителя. При деформации пластмассовой заслонки ее можно заменить, но делать это лучше по гарантии. В этом случае ремонт заслонки печки на Приоре ограничивается обработкой механизма аэрозольной смазкой ВД. Сделать это можно вслепую, не снимая остальные части торпедо, нащупав механизм переключения рукой.

Читать еще:  Тормозной цилиндр задний приора с абс цена

После этого производится регулировка заслонки, просто переключая ее в различные положения и контролируя движение рукой под пластиком. В подавляющем большинстве случаев этого достаточно, чтобы печка вновь заработала нормально. После этого пластик торпедо установите на место и закрепите саморезами.

Видео:Печка Приоры. Диагностика неисправности отопителя

Заключение

Система отопления на Лада Приора имеет сложную конструкцию. Чтобы добраться до многих узлов, требуется снимать дополнительные детали автомобиля. Для этого могут потребоваться специальные знания и инструмент.

Но при правильном подходе ничего сложного в ремонте печки нет. Если не переключается поток воздуха по дефлекторам, в большинстве случаев достаточно просто смазать механизм переключения. Когда невозможно изменить температуру воздуха регуляторами из салона, приходится разобрать часть подкапотного пространства, заменить или отремонтировать моторедуктор. Самое неприятное – если вышел из строя радиатор отопителя, он подлежит немедленной замене, иначе через него может уйти тосол из системы охлаждения двигателя, а это приведет к его серьезной поломке.

Как снять и проверить заслонку печки Лада Приора

Рассмотрим принцип ее работы и основные причины поломок. Итак, как снять и проверить заслонку печки Лада Приора.

Принцип работы

Прежде всего, нужно понять принцип работы системы отопления Приоры. Блок САУО, который управляет отопителем, получает соответствующее указание от датчика температуры, расположенного в салонном плафоне автомобиля. После этого он сравнивает эти показания с температурой, которую задал водитель.

Если эта разница значительная, САУО посылает управляющий импульс на микромоторедуктор отопителя, который и управляет поворотом заслонки. От величины этого поворота зависит направление и мощность потока подаваемого воздуха от радиатора печки в салон.

Признаки неправильной работы

Если не работает заслонка-распределитель воздуха, то это может привести к следующим неисправностям в моделях без кондиционера:

  • в салон машины поступает только горячий или холодный воздух (вне зависимости от положения ручек регулятора управления отопителем);
  • вместо горячего воздуха в салон поступает холодный.

В автомобилях с кондиционером Панасоник к этим случаям добавляется неправильное распределение потоков охлажденного воздуха.

Виды поломок

Отказ распределителя занять нужное положение может быть связан:

  • c расшатыванием его креплений и привода моторчика редуктора;
  • его деформацией от горячего воздуха или поломкой;
  • прилипанием к остаткам уплотнителя.

В этих случаях заслонка печки Приора блокируется в одном положении. При этом в салоне автомобиля слышны щелчки работы поворотного механизма (стучит моторедуктор, управляющий ее положением).

Ремонт

Заслонка печки Лада Приора: как снять и проверить. Для ее ремонта, проверки и замены придется снимать пластмассовую панель – торпеду.

Как добраться до этого механизма без таких сложностей? Можно попробовать изменить положение регулятора длинной отверткой через решетки воздуховодов.

Некоторые автолюбители, во избежание деформации, проводят замену штатного экземпляра на металлический или деревянный.

В одном из номеров автомобильного журнала «За рулем» предлагалось заменить электронное управление положением заслонки на более простое – механическое. Как и в старых моделях автомобилей ВАЗ, регулировать ее поворот можно будет с помощью системы рычагов и тросиков. Это не так удобно, но зато гораздо надежнее.

Что нужно знать о системе рециркуляции воздуха Лады Приоры

Подавляющее большинство автомобилей Лада Приора имеет на приборной доске кнопку включения рециркуляции воздуха. На ранних моделях этот режим работал в составе климатической системы Halla, позже на автомобили начали устанавливать кондиционеры Panasonic. Работать рециркуляция может и без системы кондиционирования, но в этом случае её возможности несколько ограничены, поскольку в этом случае работать на понижение температуры воздуха в салоне автомобиль уже не сможет.

Назначение системы рециркуляции воздуха

Чем же полезен режим рециркуляции? Во-первых, он обеспечивает намного более быструю установку оптимального температурного режима внутри автомобиля, особенно после длительной стоянки машины. Достигается это за счёт того, что при этом забор внешнего воздуха прекращается. Следовательно, в процессе обдува участвует только тот воздух, который циркулирует по системе отопления или кондиционирования. Соответственно, он не охлаждается зимой и не нагревается летом за счёт смешивания с внешним потоком, то есть его температура практически сразу становится оптимальной.

Во-вторых, при необходимости охлаждения салона в жаркое время года затраты энергии на работу испарителя в режиме рециркуляции становятся вдвое меньшими, чем при использовании набегающего наружного потока.

Читать еще:  Клиренсы автомобилей лада таблица

В-третьих, режим блокировки забора воздуха снаружи очень полезен в тех случаях, когда за бортом условия далеки от идеальных в плане наличия в воздухе различных загрязнений и неприятных запахов. Такими факторами, например, могут стать:

  • движение по просёлочным дорогам с отсутствующим твёрдым покрытием – на таких дорогах летом пыль стоит столбом, и любая встречная машина грозит превратить воздух в салоне даже при полностью закрытых окнах в плотную взвесь, дышать которой становится невозможно;
  • движение в пробке, когда практическое отсутствие динамики и плотный трафик приводят к многократной концентрации выхлопных газов, беспрепятственно проникающих в салон;
  • езда мимо источников неприятных запахов – например, коровника, свинофермы, птицефабрики, свалки или производственного комплекса со специфическими ароматами;
  • движение в длинных тоннелях в условиях пробочной скорости движения, когда застойные явления многократно усиливают концентрацию выхлопа;
  • если дурно пахнущий или загрязнённый наружный воздух уже просочился в салон, а до выезда в зону чистого ещё далеко, включение внутренней рециркуляции тоже будет полезно – плохой воздух обычно достаточно быстро очищается.

Отметим, что, несмотря на столь полезные особенности режима рециркуляции воздуха Приоры, его использование не должно быть длительным, поскольку при этом отсутствует воздухообмен. Это приводит к уменьшению количества кислорода и к соответствующему увеличению концентрации углекислого газа. Последний, как известно, действует на организм удушающе, вызывая у водителя и пассажиров сонливость. Поэтому длительная езда (более 15 минут) в таком режиме не рекомендуется, поскольку плохо сказывается на самочувствии людей.

Второй негативный момент – если долгое время дышать одним и тем же воздухом, он насыщается влагой, обильно присутствующей в выдохе человека. А если, кроме водителя, в машине находятся и пассажиры, увеличение влажности воздуха приводит к быстрому запотеванию стёкол, с которым даже включённый кондиционер не справится. С точки зрения физики запотевание является результатом превышения концентрации влаги в воздухе, так называемой «точки росы», особенно в районе лобового стекла, которое всегда имеет температуру ниже, чем в салоне. По этой причине климатические системы в режиме «дефрост» (разморозка стёкол) автоматически блокируют рециркуляцию салонного воздуха.

Рециркуляция воздуха в Приора: основные неисправности

Многие водители никогда не пользуются кнопкой включения рециркуляции просто потому, что, однажды опробовав этот режим в неподходящих условиях, не увидели в нём никаких преимуществ. Другие же пользуются кнопкой регулярно, хорошо представляя себе все локальные преимущества данного режима. Несмотря на простоту конструкции (система рециркуляции состоит из заслонки, перекрывающей доступ воздуха снаружи, и электромагнитного клапана, являющегося приводом заслонки), нередки случаи, когда на Приоре этот режим оказывается нерабочим. Причины неработоспособности системы соответственно могут заключаться либо в проблемах с клапаном, либо в нарушении целостности заслонки. Неисправной может быть и кнопка рециркуляции Приора.

Заклинивание заслонки происходит в тех случаях, когда, например, она покрылась ржавчиной из-за наличия в воздухе влаги. Отметим, что коррозионные процессы происходят только с заслонкой на системах кондиционирования нового образца, поскольку в этом случае она изготавливается из металла, а в качестве прокладки используется уплотнительная резинка. На моделях старого образца заслонка выполнена из пластика и защищена уплотнительным поролоном.

Чтобы выяснить, виновата ли в неработоспособности режима рециркуляции заслонка, следует вручную попробовать её пошевелить. Правда, для этого придётся разобрать дефлектор главной (центральной) панели. Если заслонка металлическая и рукой проворачивается, но с трудом (или если повернуть её не удаётся), причина действительно, кроется в наличии ржавчины. Вариантов решения проблемы два:

  • попробовать обработать место, подвергшееся влиянию коррозии, составом VD-40;
  • если результат оказался отрицательным или работоспособность заслонки возвращается на непродолжительное время – следует просто заменить эту деталь на новую.

Пластиковые же заслонки, хотя и не подвержены воздействию коррозии, тоже могут подклинивать из-за деформации, вызванной воздействием нагретого воздуха. В этом случае восстановить геометрию заслонки не удастся, а потому единственный выход – замена детали.

Не работает привод заслонки

Проверить, работает ли клапан рециркуляции Приора (на автомобилях с климатической системой «Панасоник»), с помощью просмотра ошибок в работе системы нельзя – соответствующие коды просто не предусмотрены. Поэтому необходимо выполнить следующие действия в соответствии с алгоритмом, описанным в диагностической карте:

  • измерить посредством мультиметра уровень напряжения между массой и контактом № 1, идущим к клавише включения режима;
  • если полученное значение соответствует напряжению бортовой сети, имеет место быть обрыв электрической цепи на участке выключателя рециркуляции;
  • в противном случае нужно измерить напряжение между массой и контактом № 2 кнопки включения рециркуляции при её нажатом положении;
  • если измеренное значение равно напряжению бортовой сети – неисправен сам выключатель, и тогда он подлежит замене;
  • в противном случае мультиметром измеряем состояние клавиши рециркуляции;
  • если значение равно напряжению бортовой сети – имеется разрыв в цепи на участке между клавишей включения режима и контроллером отопителя САУКУ;
  • если нет – переходим к измерению напряжения на участке между массой и контактом № 1 электромагнитного клапана заслонки (кнопка включения режима рециркуляции должна быть нажата);
  • если полученное значение соответствует напряжению бортовой сети, имеет место быть обрыв электрической цепи на данном участке;
  • в противном случае имеет место быть обрыв электрической цепи массы клапана привода заслонки.
Читать еще:  Пропуски зажигания 2 и 3 цилиндр приора

Распиновка кнопки рециркуляции Приора подробно описана в принципиальной схеме климатической установки «Панасоник». Если неисправность рециркуляции вызвана не обрывом цепи или поломкой самого электромагнитного клапана, а неисправностью заслонки, её замена для неподготовленного автовладельца может оказаться мероприятием достаточно сложным.

Если ехать на автосервис, это влетит в копеечку (порядка 10 тысяч рублей), поскольку мастера скажут, что необходимо снимать всю печку, сливать антифриз и к тому же удалять из системы кондиционирования фреон. Сделать это можно и самостоятельно, причём без слива тосола и откачки хладагента. Поэтому имеет смысл описать процедуру замены вакуумного привода, если не работает заслонка рециркуляции воздуха салона Приора:

  • для начала потребуется Г-образная отвёртка – в магазинах она не продаётся, но изготовить её несложно, подогнув любую имеющуюся, изготовленную из достаточно мягкого металла. Откручиваем ею нижний саморез, расположенный очень неудобно – там имеется отверстие, достаточное, чтобы просунуть руку и произвести необходимые манипуляции;
  • верхний саморез спрятан за пластиком корпуса печки – его нужно просверлить точно напротив самореза;
  • отсоединяем тягу заслонки, для чего её нужно с небольшим усилием потянуть влево;
  • теперь привод свободен, остаётся его вытащить (отвести немного влево и надавить в направлении моторного отсека – он должен упасть вниз), вытаскивать нужно осторожно, поскольку он может цепляться за окружающие детали;
  • процедура вставки нового вакуумного привода тоже достаточно утомительна – для начала пробуем вставить клапан на штатное место;
  • второй шаг – попасть трубкой привода в отверстие, расположенное в нижней части отопителя;
  • надеваем шланг на сам клапан;
  • закручиваем саморезы в обратной последовательности (с нижним придётся повозиться, поэтому можно его и не закручивать – клапан и без нижнего самореза будет удерживаться вполне надёжно).

Как видим, замену привода заслонки системы рециркуляции Приоры можно произвести и самостоятельно.

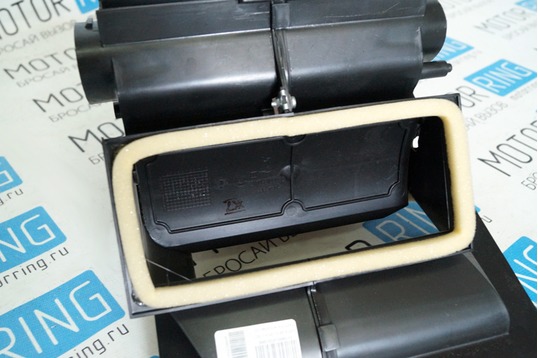

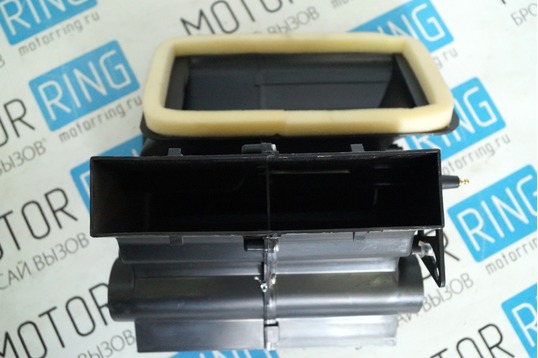

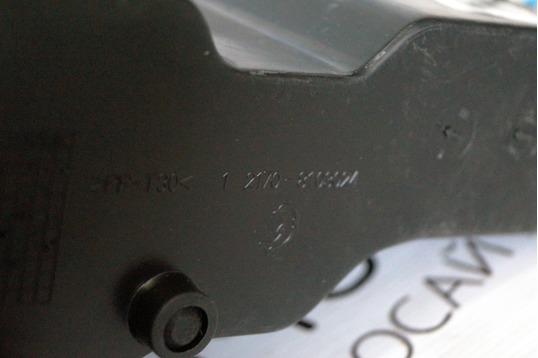

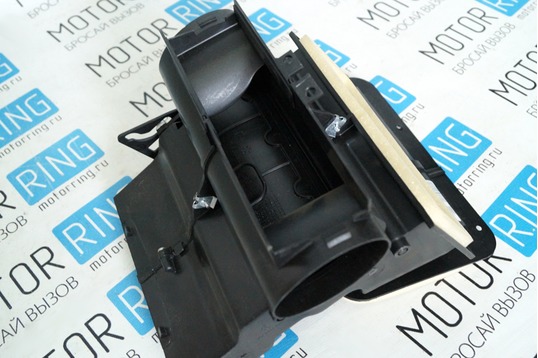

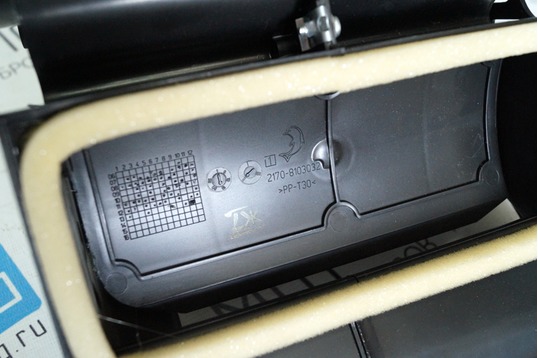

Распределитель потока воздуха приора

Этот товар выбрали 10 покупателей

Заменяет вышедший из строя штатный распределитель. Устанавливается в штатные места взамен заводского, с центральной части. Предназначен для автомобилей без кондиционера.

Материал изготовления: пластик с поролоновой прокладкой

Комплект: 1 шт

Вес, кг: 1.15 Размеры, см: 36 х 28 х 26 Объем, м3: 0.02621
