Датчик холла ваз 2110 инжектор 8 клапанов

Датчик распредвала на ВАЗ 2110: замена своими руками

Многие из вас наверняка помнят со школьной программы о таком понятии как эффект Холла . Если забыли, тогда напоминает. Если в проводнике постоянно протекает электрический так, а этот проводник поместить в магнитное поле, будет наблюдаться появление разности потенциалов.

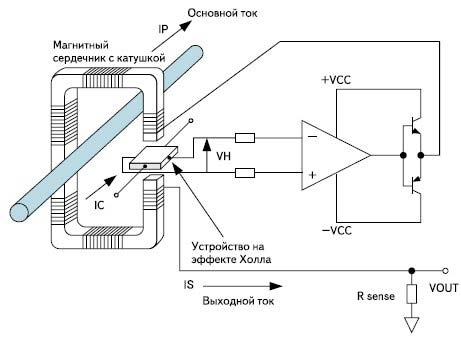

Этот принцип заложили в основу функционирования датчика холла, который применяется, в том числе и на автомобиле ВАЗ 2110.

Задачи и принцип работы

Сегодня датчик холла на ВАЗ 2110 играет важнейшую роль, являясь неотъемлемой частью системы зажигания автомобиля. Если этот агрегат выйдет из строя, двигатель начнет работать неправильно, либо полностью прекратит свою работу.

На валу распределителя-прерывателя имеется короноподобная пластинка с определенным количеством прорезей, число которых обычно соответствует количеству цилиндров в двигателе. В датчике находится постоянный магнит.

При начале движения распределительного вала, металлические лопасти попадают в пространство возле считывающего устройства. Так вырабатывается импульсное напряжение. Это напряжение двигается к катушке зажигания, где становится выше. Последняя точка движения напряжения — свечи зажигания.

Датчик фаз на 8 клапанной ВАЗ 2110 имеет три клеммы:

• Одна подключается к массе автомобиля («минусовая» клемма);
• Другая — питающее напряжение, равное +6 Вольт;
• Третья — передача импульса на коммутатор.

Находим проблему

Перед заменой данного элемента необходимо определить наличие проблемы и убедиться, что неисправность автомобиля основана именно на нарушении функциональности этого устройства.

Симптомы при неработающем датчике распределительного вала могут быть следующими:

• Двигатель не заводится, либо пуск мотора происходит с трудом;
• Обороты плавают, наблюдаются рывки, машина нестабильна на холостом ходу;
• При высоких оборотах во время движения наблюдаются рывки;
• Двигатель порой глохнет в самый непредсказуемый момент.

Проверка устройства на предмет функциональности

Итак, симптомы определены, но теперь следует окончательно разобраться в том, виновен ли во всех бедах датчик холла, или нет. Для этого следует проверить его работоспособность.

Проверка

Несмотря на широкое разнообразие способов проверки, действительно эффективных мер мы выделим четыре. Какой способ диагностики применять вам — решайте сами.

1. Позаимствуйте у товарищей или знакомых рабочий датчик холла и установите его на место своего неработающего. Если проблемы ушли после такой процедуры, можете смело отправляться в магазин автозапчастей и покупать новый элемент.
2. Вооружитесь тестером, чтобы проверить напряжение на выходе. Работоспособный датчик выдает показания в пределах от 0,4 до 11 Вольт. Отклонения от этих данных свидетельствует о том, что пришло время производить замену.

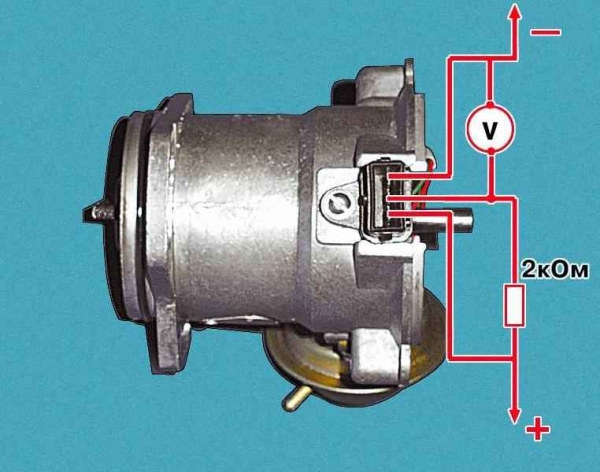

3. Имитация считывающего устройства. Тоже довольно неплохой способ проверки, который подразумевает проведение достаточно простых манипуляций. Вытяните колодку с штекерами датчика, включите зажигание, соедините третий и шестой выходы. Если при этом появится искра, тогда наверняка ваш датчик холла вышел из строя.
4. Проверка, где не требуется вольтметр. Достаточно распространенная методика проверка, которая подразумевает выполнение нескольких последовательных шагов:
   1. На вывод проводка катушки зажигания подключается свеча;
   2. Резьбовое соединение свечи зажигания подключается к массе;
   3. Демонтируется каретка с измерителем и подсоединяется разъем;
   4. Включается зажигание автомобиля;
   5. Проводится отверткой из металла в непосредственной близости от датчика. Если при этом на свечке появилась искра, тогда ваш измеритель работает.

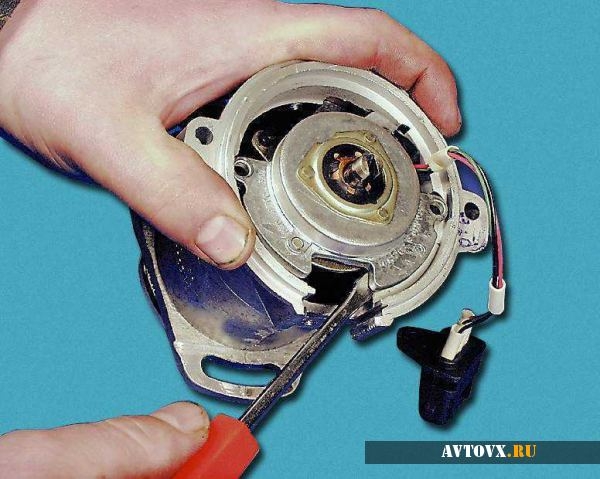

Процедура замены

Если проверки показали, что ваш элемент уже не выполняет свои прежние функции, придется его заменить на новый. Делается это достаточно просто.

Выкручиваем

Вам необходимо соблюдать последовательность действий, что позволит без лишних проблем и финансовых затрат самостоятельно осуществить замену.

1. Демонтируйте трамблер со своего автомобиля и снимите его крышку.
2. Снимите бегунок. Для этого его нужно немного потянуть вверх.
3. Снимите крышку черного цвета. На ВАЗ 2110 она обычно изготавливается из пластика.
4. Демонтируйте болт, который удерживает штекер.
5. Извлеките сам штекер.
6. Открутите болты крепления, которые держат пластину датчика холла.
7. Демонтируйте крепежи, фиксирующие вакуум-коллектор.
8. Извлеките стопорное кольцо.
9. Достаньте из конструкции тягу и корректор.
10. Далее вы обнаружите зажим, который нужно раздвинуть и извлечь тем самым провода.
11. Теперь снимается опорная пластина.
12. Два болта держат датчик холла. Их необходимо открутить, что позволит достать измеритель и поставить на его место новый. Процедуру сборки выполняйте строго в обратной последовательности демонтажа.

Если вы обнаружили первичные признаки неисправности, настоятельно не рекомендуем тянуть с ремонтом. Максимально оперативно выполните проверку.

Если проверка показала, что измеритель неисправен, выполните процедуру его демонтажа, а также выберите качественную запчасть.

Датчики инжектора ВАЗ 2110, функции и назначение датчиков инжекторного двигателя “десятки”

Датчики инжектора ВАЗ 2110 являются важнейшими элементами общей системы, которая отвечает за стабильную работу силового агрегата снабженного впрыском топлива. Датчики инжектора “десятки” собирают информацию о состоянии тех или иных частях двигателя и отправляют их в электронный блок управления мотором (ЭБУ), который после анализа всех данных корректирует работу силового агрегата.

Собственно вы спросите зачем такие сложности? Причина в том, что инжекторный двигатель ВАЗ 2110 гораздо эффективнее карбюраторного собрата. Больше мощности, меньше расход топлива, стабильная работа, высокая надежность, все это характерно для “десятки” с исправной электроникой. А неисправность одного или нескольких датчиков обязательно ведет к отказу всего двигателя, либо его нестабильной работе. Сегодня мы подробно расскажем о датчиках инжектора ВАЗ 2110, от которых зависит нормальная работа мотора.

Датчик массового расхода воздуха ВАЗ 2110

ВАЗ 2110 датчик воздуха или датчик массового расхода воздуха расположен между кожухом воздушного фильтра и резиновым патрубком. Собственно под капотом десятки найти его не сложно, поскольку датчик воздуха расположен на самом видном месте. На фотографии в сборе он выглядит так.

Датчик воздуха измеряет количество прошедшего мимо воздуха, тем самым оценивая его объем. Сразу скажем датчик массового расхода воздуха весьма чувствителен и даже несколько пылинок или повышенная влажность могут вывести его из строя. Стоит это учитывать при его снятии или замене.

Принцип работы датчика воздуха ВАЗ-2110 следующий – внутри есть нагревательные элементы, которые охлаждаются потоком проходящего мимо воздуха. Чем больше энергии тратится на нагрев этих элементов, тем больший объем воздуха проходит мимо. Таким образом датчик и вычисляет массовый расход топлива.

Неправильная работа датчика массового расхода топлива инжектора ВАЗ 2110 обычно приводит к увеличению расхода топлива, падению мощности, нестабильной работе и плохому запуску. Из-за этого датчика двигатель может просто заглохнуть на холостых оборотах. Причина проста, электронный блок управления двигателя принимая неверные данные от датчика воздуха начинает подавать неправильные команды для формирования рабочей смеси. Смесь воздуха и бензина, сгорающая в цилиндрах мотора может быть очень обогащенной или очень обеденной, что ведет к ненормальной работе инжекторного силового агрегата.

Датчик положения дроссельной заслонки ВАЗ 2110

Датчик положения дроссельной заслонки инжектора ВАЗ 2110 расположен непосредственно на дроссельном узле. Предлагаем для наглядности фото, где датчик можно разглядеть без труда.

Данный датчик реагирует на нажатие педали газа водителем, подавая сигнал на электронный блок управления, тем самым увеличивая количество впрыскиваемого топлива через форсунки. То есть, чем резче вы жмете на педаль газа, тем больше будет впрыскиваться топлива в мотор. Датчик положения дроссельной заслонки довольно надежен, поскольку механически связан с осью заслонки.

Определить неисправность этого датчика можно с помощью обычного тестера, который должен показывать изменения напряжения при нажатии на педаль газа. При закрытой заслонке выходное напряжение обычно от 0,3 до 0,7 Вт. Если нажать на газ “в пол” напряжение возрастает до 4 Вт. Неисправность датчика можно иногда определить без всяких тестеров, допустим если во время разгона автомобиль начинает двигаться рывками или происходит ненормальный провал, то скорее всего проблема именно в датчике положения дроссельной заслонки.

Датчик температуры охлаждающей жидкости ВАЗ 2110

Датчик температуры инжектора ВАЗ 2110 выполняет две основных функции – в случае перегрева мотора он включает вентилятор охлаждающий радиатор, а в случае холодного пуска двигателя дает команду на обогащение рабочей смеси, что бы мотор не глох на холодную. В карбюраторных двигателях, эту функцию исполняет так называемый “подсос”, который открывает заслонку для увеличения подачи воздуха. В случае неисправности датчика температуры начинаются проблемы с пуском холодного двигателя и возможен перегрев силового агрегата, если во время не включится вентилятор. Так что этот датчик ВАЗ 2110 весьма важен для стабильной работы движка. Фото датчика далее –

Принцип работы датчика температуры охлаждающей жидкости следующий – при изменении температуры начинает меняться электрическое сопротивление. Чем ниже сопротивление, тем выше температура. Проверить работоспособность датчика можно вооружившись термометром, емкостью с горячей/холодной водой и обычным электрическим пробником. Исправный температурный датчик показывает примерно следующие значения –

• При температуре 100 градусов сопротивление составляет 180 Ом
• При температуре 80 градусов сопротивление составляет 330 Ом
• При температуре 60 градусов сопротивление составляет 670 Ом
• При температуре 30 градусов сопротивление составляет 2240 Ом
• При температуре 10 градусов сопротивление составляет 5670 Ом

Найти датчик температуры охлаждающей жидкости под капотом инжекторного ВАЗ 2110 можно между двигателем и кожухом воздушного фильтра, его вкручивают во впускной патрубок системы охлаждения.

Датчик детонации ВАЗ 2110

Датчик детонации инжектора ВАЗ 2110 расположен на блоке цилиндров. Задача этого прибора передавать сигнал ЭБУ о детонации. Электронный блок управления в соответствии с программными алгоритмами перестраивает работу двигателя (меняет угол опережения зажигания), что бы снизить негативное влияние детонации. Изначально на ВАЗ 2110 устанавливали резонансный датчик (пьезоэлектрический), но потом более продвинутый широкополосный (пьезокерамический). Фотография обоих типов датчиков ниже.

Собственно, чем сильнее детонация, тем сильнее датчик выдает напряжения переменного тока на ЭБУ. Проверить работоспособность этого датчика можно довольно просто, достаточно несильно постучать по сердцевине датчика. При этом необходимо подсоединить к выводам датчика тестер, который должен фиксировать скачки напряжения.

Датчик кислорода или лямбда зонд ВАЗ 2110

Датчик кислорода инжектора ВАЗ 2110 или лямбда зонд устанавливают на выпускном коллекторе. Задача прибора отследить состав отработавших газов и наличия там кислорода. Эти сведения помогают электронному блоку управления (ЭБУ) корректировать состав рабочей смеси, это помогает не только эффективнее сжигать топливо, но и улучшают экологичность выхлопа. При использовании этилированного бензина датчик кислорода работает некорректно. Фото датчика далее.

Если датчик выходит из строя, это вызывает повышенный расход топлива и увеличению выбросов. Самое интересное, что при наличии в системе выхлопа катализатора отработавших газов датчиков кислорода или лямбда зондов уже два. Второй ставят за каталитическим нейтрализатором, это помогает сделать автомобиль еще более экологичным.

Датчик скорости ВАЗ 2110

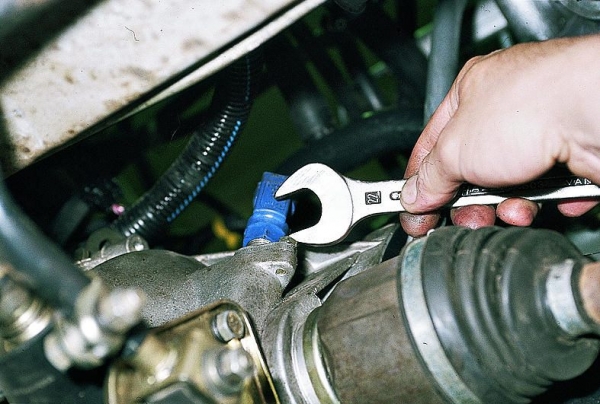

Датчик скорости инжектора ВАЗ 2110 устанавливают на коробке передач, точнее на выходном валу спидометра. Если датчик неисправен это может привести к тому, что автомобиль в некоторых случаях может глохнуть на холостом ходу. Когда стрелка спирометра начинает ненормально (скачками) перемещаться на панели приборов, это должно вас насторожить. Ведь это может свидетельствовать о неисправности датчика скорости. Сам датчик выглядит следующим образом, смотрим фотографию.

Принцип работы датчика скорости “десятки” основан на эффекте Холла, при вращении вала коробки передач датчик передает импульсный сигнал. Чем выше скорость вращения, тем больше частота импульсного сигнала. Таким образом и измеряется скорость автомобиля. На ВАЗ-2110 ставились датчики двух типов, один имеет квадратную соединительную колодку, другой круглую.

Датчик положения коленчатого вала ВАЗ 2110

Датчик положения коленчатого вала инжектора ВАЗ 2110 довольно важен, поскольку без него запуск двигателя не возможен. Любая его неисправность приводит ЭБУ “десятки” или “мозги” двигателя в ступор. Датчик отслеживает положение распредвала (а значит и поршней в цилиндрах) в режиме реального времени и позволяет вовремя заставить работать свечи зажигания. На свечи приходит сигнал от модуля зажигания, что наступает верхняя точка сжатия в цилиндре и пора “зажигать” искру. Сам датчик схематично выглядит так, как на этом рисунке –

Это небольшой электромагнит, который улавливает положение зубчатого шкива, который вращается рядом. На шкиве 58 зубцов, которые и создают электромагнитные возмущения. Собственно для инжекторного двигателя, это основной и самый главный датчик.

Датчик фаз газораспределения ВАЗ 2110

Датчик фаз газораспределения инжектора ВАЗ 2110 устанавливался не на все двигатели “десяток”. Изначально их ставили только на 16-клапанники. Затем, когда в нашей стране ужесточили экологические нормы, этот датчик стал появляться на всех инжекторах, даже на 8-клапанных. Принцип работы этого датчика в определении положения распредвала, а значит и получении информации о положении впускных клапанов. Эта информация необходима для своевременного впрыска топлива форсунками в определенный цилиндр. Отказ датчика ведет к обогащению рабочей смеси и нестабильной работе двигателя. Устанавливается данный датчик в верхней части ГБЦ мотора. Фото датчика фаз газораспределения ВАЗ 2110 ниже.

Хотелось бы отметить, что данная статья будет полезна не только владельцам ВАЗ десятого семейства, но и счастливым обладателям других инжекторных машин. Ведь принципы, на которых работают инжекторные силовые агрегаты во многом схожи, особенно что касается датчиков.

Расположение датчиков на ВАЗ 2110 инжектор (8 клапанов)

На инжекторном 8 клапанном автомобиле ВАЗ 2110 датчики присутствуют самые разнообразные. У каждого из них своя важная функция, прекращение выполнение которой может привести к определенным последствиям.

ДМРВ на ВАЗ 2110

Очевидно, что инжектор давно превзошел карбюратор по всем параметрам. Хотя бы по той причине, что в инжекторах электроника отвечает за подачу топлива и топливовоздушной смеси в цилиндры. Эффективность, экономичность и ряд прочих преимуществ буквально вытеснили карбюратор с некогда лидирующего места.

На наличие большого количества электроники предусматривает обильное число датчиков. О некоторых из них мы сегодня с вами поговорим:

• Датчик регулятора воздуха;
• Датчик включения вентилятора;
• Датчик коленчатого вала;
• Датчик температуры жидкости охлаждения;
• Датчик скорости;
• Датчик фаз.

Теперь рассмотрим их более подробно.

Регулятор воздуха

ЭСУД — это электронная система управления двигателем. И ей необходимо знать, какое количество воздуха следует подавать для подаваемого количества топлива. Эти два параметра тесно взаимосвязаны, поскольку позволяют создавать оптимальную топливовоздушную смесь.

Определив количество воздуха, система определяет нужный объем бензина. Датчик воздуха несет ответственность за объемы всасывания. К недостаткам этого устройства относят:

• Из-за воздействия влаги нарушается работоспособность;
• При малых оборотах датчик выдает повышенные показатели;
• Устройство не может нормально работать при холостом ходу;
• Могут возникать проблемы при пуске мотора;
• После повышенного режима мощности двигатель может резко остановиться;
• Увеличивается расход топлива.

Как же работает этот датчик? Попробуем разобраться.

1. Конструкция регулятора включает в себя три чувствительных компонента, которые установлены в потоке воздуха. Один из элементов определяет температуру всасываемого воздуха, а остальные два — греются до необходимых показателей.
2. Определение расхода воздуха происходит за счет измерения мощности электричества для поддержания необходимой температуры.
3. На регуляторе имеется сеточка, монтируемая в потоке воздуха.
4. Все это позволяет передать информацию на контроллеры, которые, в свою очередь, включают те или иные режимы для изменения или поддержания нагрузок.

Датчик вентилятора

Данное устройство предназначено для активации вентилятора, охлаждающего силовой агрегат. У этого датчика на ВАЗ 2110 имеются сильные стороны:

• Он очень надежный, поскольку включает в свою конструкцию твердый наполнитель. При повышенных температурах он расширяется;
• Также конструкция предусматривает наличие подпружиненного рычага, который не позволяет возникать дефектам;
• Датчик не позволяет возникать искрам;
• Приобретая качественный регулятор, можно забыть о его замене на долгие годы.

Регулятор коленвала

Как вы понимаете, расположение всех датчиков на 8 клапанном инжекторном ВАЗ 2110 разное, но все они объединяются в единую систему. Датчик коленвала не является исключением.

Регулятор

За счет работы этого устройства система определяет, когда подавать топливо и искру для воспламенения смеси. По сути, конструкция агрегата представлена в виде магнита и катушки из тонкой проводки.

К его сильным сторонам относят:

• Работает долго и эффективно даже в режиме повышенных нагрузок;
• Функционирует совместно с шкивом коленчатого вала;
• При поломке датчика двигатель прекращает работу, либо ограничивает показатели оборотов на отметке не более 3500 оборотов.

Располагается устройства на масляном насосе, буквально на самой вершине зубцов шкива. Если быть точнее, то 1 миллиметре от них.

Указатель температуры ОЖ

ОЖ, как вы уже знаете, это охлаждающая жидкость. Для нее также предусмотрен свой специальный датчик. По своим функциям он напоминает подсос, который устанавливается на карбюраторных версиях ВАЗ 2110 и не только.

Устройство считывающе температуру ОЖ

То есть, этот датчик отвечает за регулировку горючего. Чем холоднее будет мотор, тем больше топлива он получит. Для данного указателя характерны определенные поломки:

• Внутри регулятора может нарушиться электрический контакт;
• Возле троса акселератора расположены провода, которые не редко теряют изоляцию;
• Датчик выходит из строя, если вентилятор начинает работать при холодном силовом агрегате;
• Возникают определенные сложности при запуске сильно нагретого двигателя;
• При поломке датчика возникает повышенный расход топлива.

Датчик скорости

Он предоставляет электронной системе данные о текущей скорости автомобиля. Отличается относительной надежностью, но в действительности разработчикам есть над чем подумать.

Расположение

Имеет две характерные неисправности:

• При холостых оборотах двигатель выключается;
• Сломанный датчик способен частично повлиять на скоростные характеристики автомобиля.

Датчик фаз

Что касается этого регулятора, то он присутствует только на автомобиле с 16 клапанами. Его задача — предоставлять информацию, которая позволит понять, куда и когда впрыскивать топливо, в какой именно цилиндр.

Место установки

Если датчик выйдет из строя, особо страшного ничего не произойдет с точки зрения целостности автомобиля. Но расход топлива резко увеличится.

Разумеется, такой автомобиль как ВАЗ 2110 хоть и не является самым современным и передовым в плане электроники, однако и у него количество датчиков огромное.

Мы затронули далеко не все указатели, но постараемся поговорить о многих из них в наших специальных материалах.

Чтобы разобраться в ремонте своего ВАЗ 2110, рекомендуем для начала детально изучить руководство по эксплуатации. Там сказано о всех датчиках, их задачах, расположении и, конечно же, способах замены. Часто автовладельцы игнорируют рекомендации производителя, хотя именно он лучше остальных знает, как выполнить тот или иной вид ремонта, профилактики, как с минимальными усилиями добраться до определенного узла, того же датчика.

Проверка и замена датчика Холла на ВАЗ 2110 в домашних условиях

Датчик Холла (датчик положения распределительного вала) является важным элементом на автомобилях с инжектором. Если он выходит из строя, то машину уже невозможно завести. Чтобы избежать такого неприятного сюрприза в пути, нужно следить, в каком он состоянии и вовремя менять. В статье рассказывается о способах проверки датчика Холла, признаках неисправности, а также дана пошаговая инструкция, как выполнить замену устройства на автомобиле ВАЗ 2110 инжектор.

Датчик Холла является составной частью трамблера и представляет собой магнитопроводящую пластину с числом прорезей равному количеству цилиндров в силовом агрегате. При вращении вала металлические пластинки проходят через прорезь в устройстве. В результате возникает импульсное напряжение, которое передается на катушку, где но преобразуется в более высокое и подается на свечи зажигания.

Прибор оборудован тремя клеммами:

• одна соединяется с массой автомобиля, является «минусовой»;
• вторая является плюсом с питающим напряжение 6 В;
• с третьей передается импульсный сигнал на коммутатор.

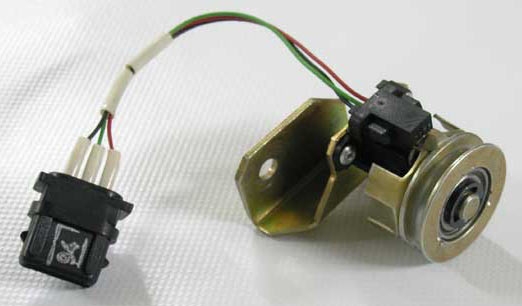

Датчик Холла для автомобиля

Выявляем проблему

Перед заменой прибора на ВАЗ 2110 следует убедиться, что он является причина неисправности. Выявить неисправность сложно даже опытному водителю.

Существует основные признаки, по которым можно судить о том, что прибор неисправен:

• автомобиль с инжектором плохо заводится или вообще не запускается;
• двигатель троит;
• мотор глохнет во время движения;
• обороты авто плавают, двигатель нестабильно работает на холостом ходу;
• при движении на высоких оборотах могут наблюдаться рывки.

Если появился один из перечисленных симптомов при работе авто ВАЗ 2110, следует проверить датчик положения распредвала.

Способы проверки

Для проверки исправности устройства Холла на ВАЗ 2110 инжектор существуют следующие методы:

1. Самый простой способ – найти рабочее устройство (попросить у знакомого автомобилиста, имеющего авто с инжектором) и поставить его вместо проверяемого. Если проблемы исчезнут, значит, причина поломки в приборе.
2. Измеряется напряжение на выходе устройства с помощью тестера. Нижний предел — 0,4 В, , верхний — 11 В.
3. Создать имитацию работы прибора Холла на машине с инжектором. Для этого с трамблера снимается колодка, имеющая три штекера. Затем следует включить зажигание и соединить проволокой 3-й и 6-й выходы на коммутаторе. Если проскочит искра, значит устройство неисправно.
4. Проверку можно выполнить с помощью свечи зажигания. Ее нужно подключить к выводу катушки зажигания. Резьбовое соединение необходимо подключить к массе. Далее следует демонтировать колодку с измерителем и присоединить разъем. После включения зажигания в непосредственной близости от проверяемого устройства нужно провести металлическим предметом, например, отверткой. Если появится искра на свече, то прибор находится в рабочем состоянии.

Проверка датчика Холла

Процесс замены

У рассматриваемого устройства небольшой срок эксплуатации, нужно следить за его состоянием и знать, как его заменить.

Необходимые инструменты

Для замены прибора понадобится следующий инструментарий:

• набор гаечных ключей;
• отвертки;
• плоскогубцы;
• чистая ветошь.

Кроме инструментов, необходимо приобрести новый прибор. Перед установкой его желательно проверить на исправность.

Этапы

Процедура замены состоит из следующих этапов:

Сначала снимается с авто трамблер.

Снимаем трамблер с двигателя

Затем нужно снять крышку трамблера.

Далее, потянув немного вверх, снимается бегунок.

Теперь нужно снять черную крышку, которая на ВАЗ 2110 обычно изготавливается из пластика.

Снятие пластиковой крышки с трамблера

Выкрутив удерживающий болт, нужно вынуть штекер.

Далее необходимо выкрутить болты крепления пластины датчика Холла.

Затем снимается крепеж, удерживающий вакуум-корректор.

Поддев отверткой, нужно снять уплотнительное кольцо.

Далее снимается тяга и вакуумный корректор.

Раздвинув зажим, нужно извлечь провода.

Затем демонтируем опорную пластину.

Далее, открутив два крепежных болта, нужно снять датчик Холла и поставить новый.

Снятие датчика Холла

Далее сборка осуществляется в обратной последовательности.

Таким образом, пользуясь данной инструкцией, поменять датчик Холла на автомобиле ВАЗ 2110 инжектор сможет даже начинающий водитель.

Видео «Замена датчика Холла»

В этом видео показан процесс замены.
