Как разобрать коробку передач ваз 2114

Разборка коробки передач и дефектовка

Предупреждение! Если в процессе ремонта коробки передач заменялась хотя бы одна из следующих деталей: картеры сцепления или коробки передач, корпус дифференциала или подшипники дифференциала, то необходимо подобрать регулировочное кольцо подшипников дифференциала.

Вам потребуются: ключи «на 10», «на 12», «на 13», «на 17», торцовые головки «на 10», «на 13», «на 17», отвертка, пассатижи.

1. Снимите коробку передач с автомобиля (см. «Снятие и установка коробки передач»). Очистите ее от грязи и вымойте снаружи.

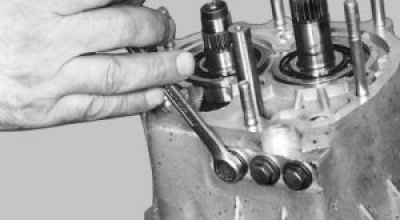

2. Установите коробку передач вертикально вверх. Отверните шесть гаек крепления задней крышки.

3. Выверните болт крепления и снимите кронштейн троса сцепления.

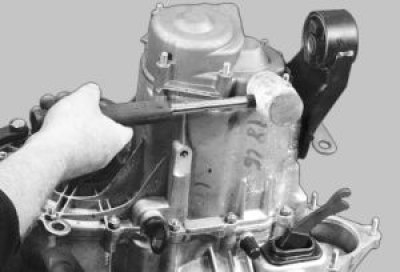

4. Аккуратно строньте с места ударами резинового молотка заднюю крышку.

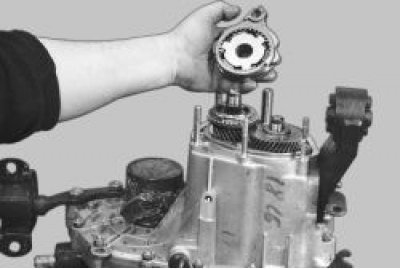

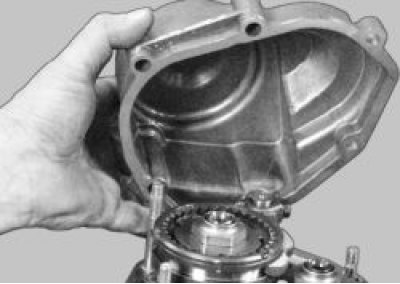

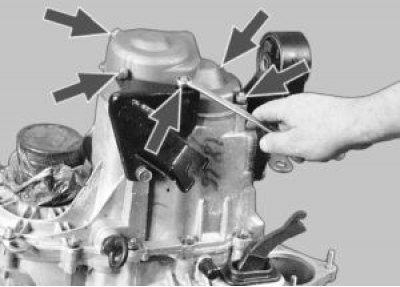

5. Снимите заднюю крышку с картера коробки передач…

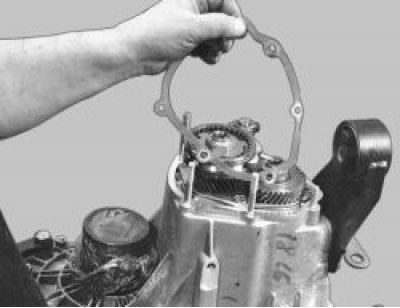

6. …и уплотнительную прокладку крышки.

Предупреждение! Снимайте уплотнительную прокладку аккуратно, поскольку неповрежденную прокладку при сборке можно установить вновь.

7. Включите III или IV передачу.

8. Выверните болт крепления вилки V передачи и включите V передачу, переместив вниз муфту синхронизатора вместе с вилкой так, чтобы шлицы муфты вошли в зацепление с шестерней.

9. Убедитесь, что валы не проворачиваются.

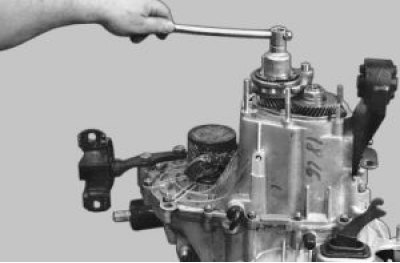

10. Расконтрите и отверните гайки на вторичном…

11. …и первичном валах.

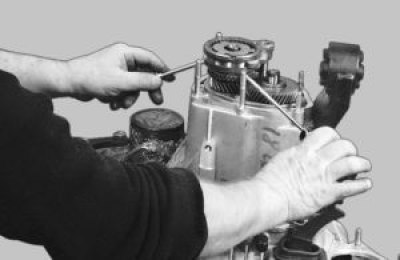

12. Подденьте отвертками за ступицу синхронизатор V передачи…

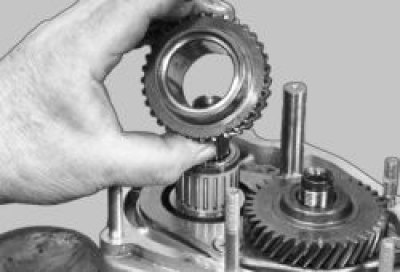

13. …и снимите его вместе с вилкой. Выньте вилку из муфты.

Предупреждение! Снимать синхронизатор надо осторожно. Следите, чтобы муфта синхронизатора не сошла со ступицы — могут рассыпаться подпружиненные фиксирующие шарики синхронизатора.

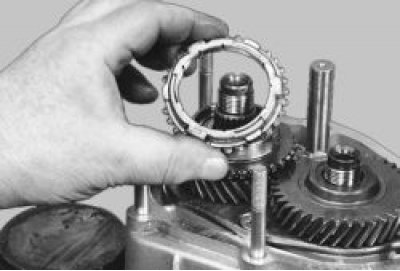

14. Снимите блокирующее кольцо синхронизатора V передачи.

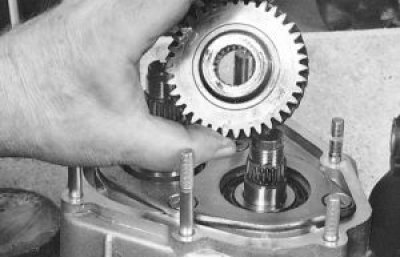

15. Подденьте отверткой ведомую шестерню V передачи…

16. …и снимите ее с вторичного вала.

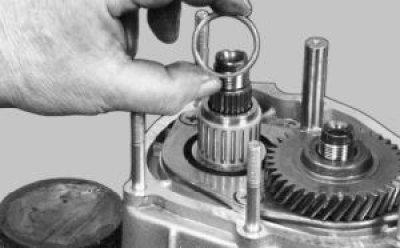

17. Снимите упорное кольцо игольчатого подшипника.

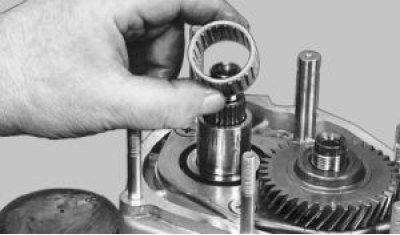

18. Снимите игольчатый подшипник шестерни V передачи.

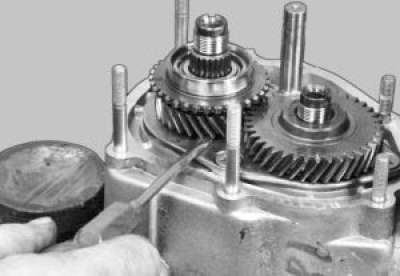

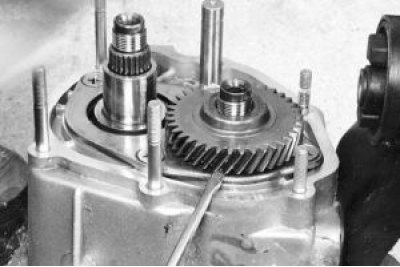

19. Подденьте отверткой ведущую шестерню V передачи…

20. …и снимите ее с первичного вала.

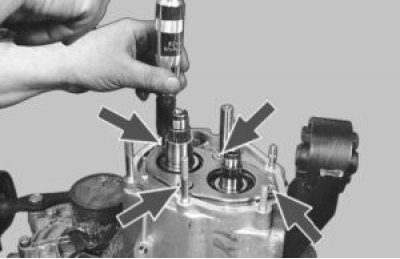

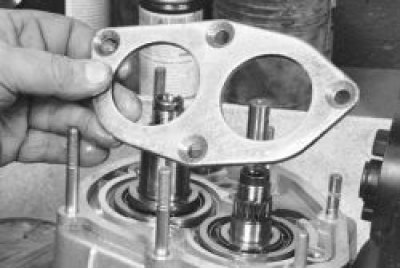

21. С помощью ударной отвертки выверните четыре винта крепления пластины подшипников…

22. …и снимите пластину.

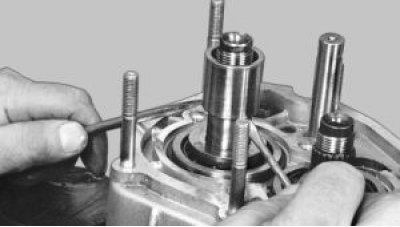

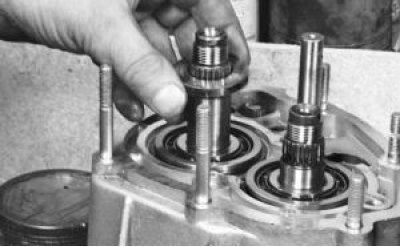

23. Подденьте отвертками и снимите с вторичного вала втулку игольчатого подшипника V передачи.

24. Снимите упорную шайбу с вторичного вала.

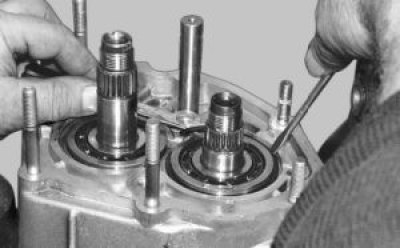

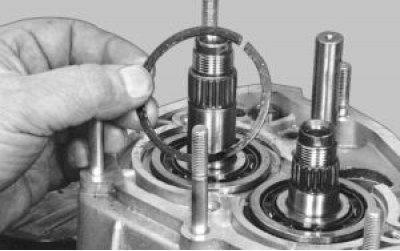

25. Снимите стопорное кольцо подшипника первичного вала. Для этого подожмите одной отверткой стопорное кольцо к кольцу подшипника, а другой отверткой выведите кольцо из канавки.

26. Аналогичным образом снимите стопорное кольцо подшипника вторичного вала.

27. Выверните пробку фиксатора.

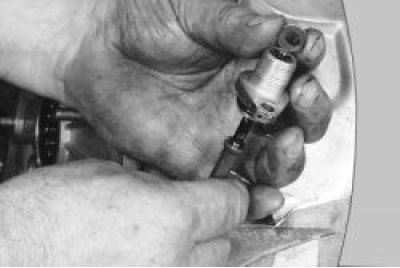

28. Осторожно извлеките шарик фиксатора с пружиной. Аналогичным образом извлеките еще два фиксатора.

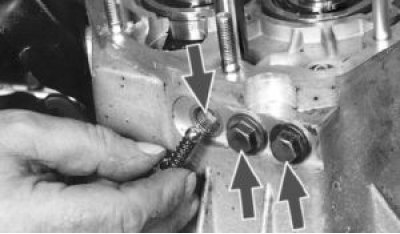

29. Выверните два болта крепления…

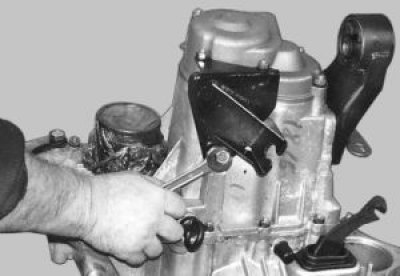

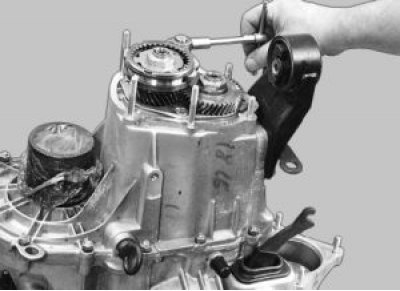

30. …и снимите заднюю опору силового агрегата.

31. Выверните пробку фиксатора заднего хода. Наклоните коробку и извлеките шарик фиксатора с пружиной.

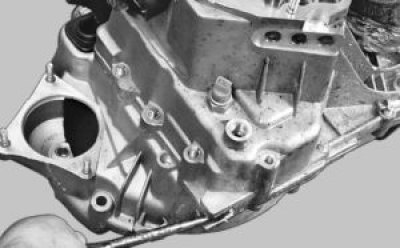

32. Отверните двенадцать гаек и выверните болт крепления картера коробки передач к картеру сцепления.

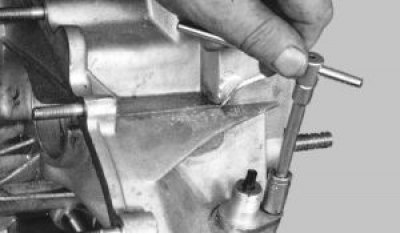

33. С помощью большой отвертки аккуратно разъедините картеры сцепления и коробки передач.

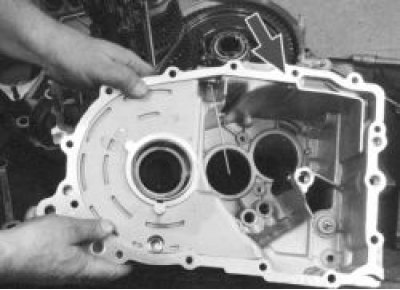

Примечание. Между картерами есть три места, куда можно вставить отвертку, чтобы не повредить уплотнительную прокладку. Поочередно вставляйте в эти пазы отвертку и аккуратно покачивайте до тех пор, пока картеры не разъединятся.

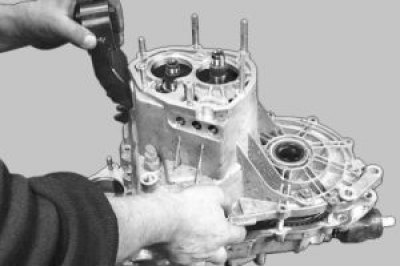

34. Снимите картер коробки передач.

35. Выверните болт крепления вилки переключения I и II передач.

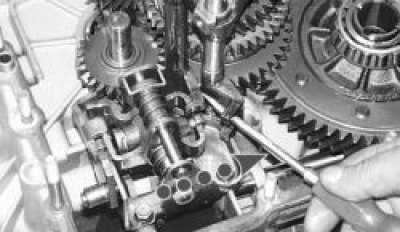

36. Приподнимите шток и снимите его вместе с вилкой переключения I и II передач.

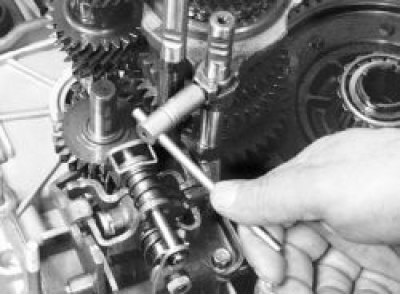

37. Выверните болт крепления вилки переключения III и IV передач.

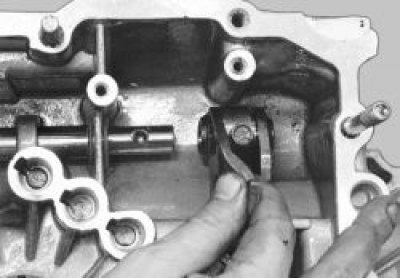

38. Выведите головку штока из зацепления с рычагом…

39. …и снимите его вместе с вилкой.

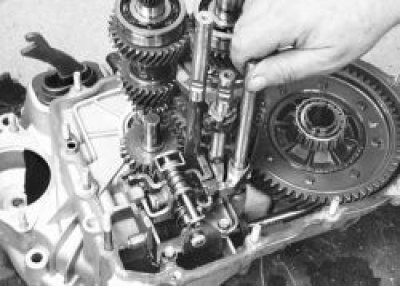

40. Поверните шток вилки V передачи, выведя его головку из рычага. Выньте шток.

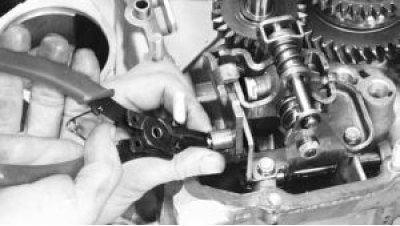

41. Снимите стопорное кольцо.

42. Снимите вилку включения заднего хода.

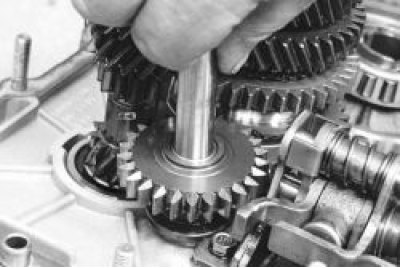

43. Снимите шестерню заднего хода с осью.

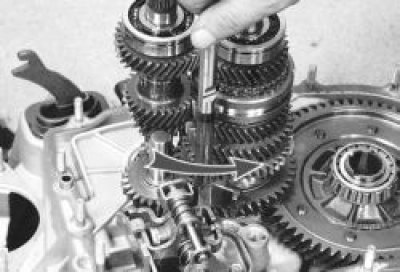

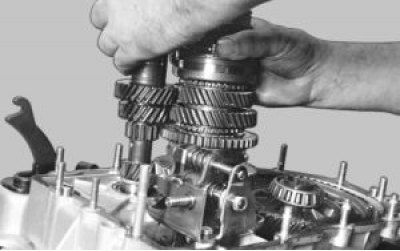

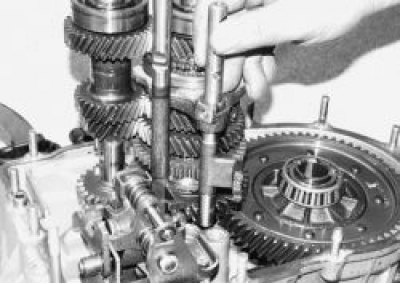

44. Слегка покачивая, выньте одновременно первичный и вторичный валы.

Примечание. При снятии обоих валов коробки передач внутренние кольца передних подшипников остаются на валах.

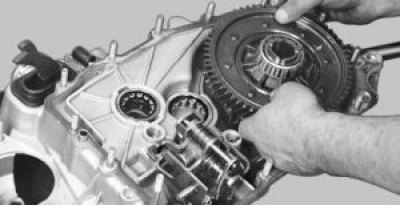

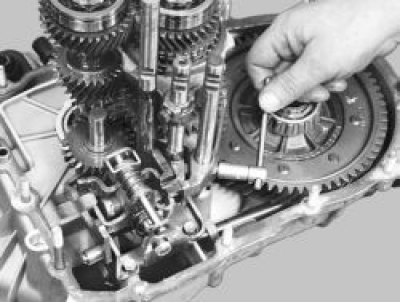

45. Выньте ведомую шестерню главной передачи вместе с дифференциалом.

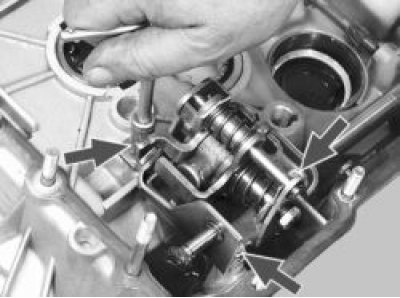

46. Выверните три болта крепления…

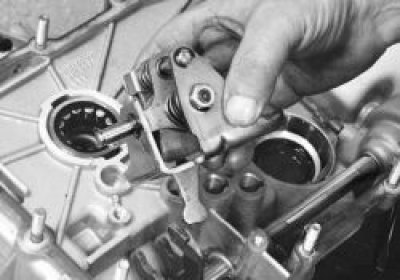

47. …и снимите механизм переключения передач.

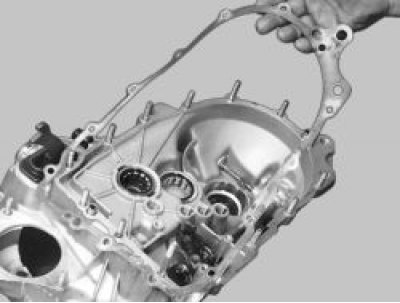

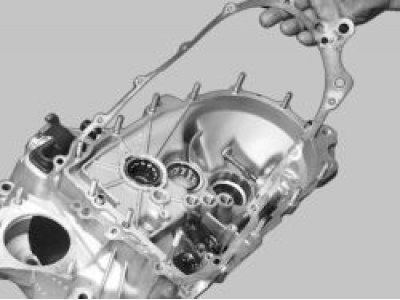

48. Аккуратно снимите уплотнительную прокладку.

Полезный совет. Не повредите уплотнительную прокладку при снятии. Неповрежденную прокладку при сборке коробки передач можно использовать вновь.

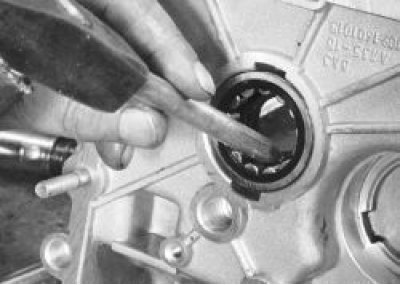

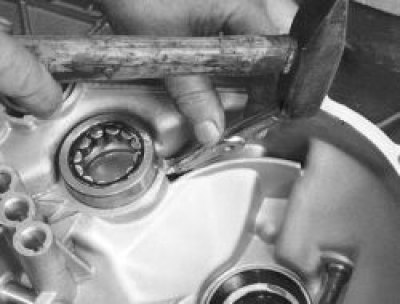

49. Выпрессуйте передний подшипник вторичного вала из картера сцепления. Для этого можно использовать лапку съемника или аналогичный инструмент.

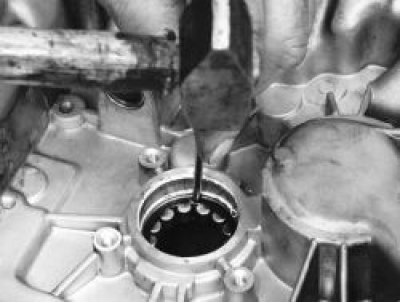

50. Чтобы заменить передний подшипник первичного вала, выпрессуйте сальник.

Предупреждения! Выпрессовывайте передние подшипники первичного вала и сальник только при их замене или замене картера сцепления. Невозможно выпрессовать сальник первичного вала, не повредив его. Поэтому при замене подшипника первичного вала вам потребуется новый сальник.

51. Выпрессуйте подшипник внутрь картера, прикладывая усилие к наружному кольцу подшипника.

52. Выньте магнит из картера сцепления.

53. Отверните гайку крепления корпуса привода датчика скорости.

54. Подденьте отверткой корпус…

55. …и снимите корпус с ведомой шестерней привода датчика.

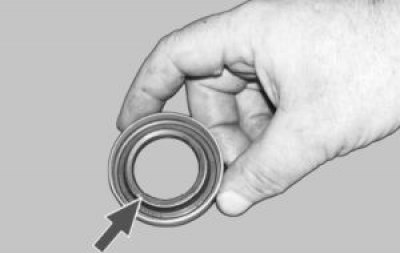

Примечание. Если в процессе эксплуатации были замечены следы подтекания масла через отверстие для привода датчика скорости, замените резиновое уплотнительное кольцо на корпусе привода.

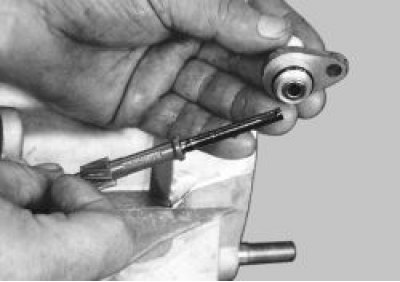

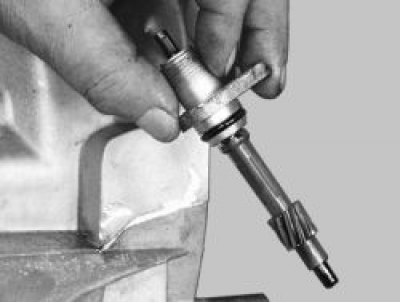

56. Выньте из корпуса ведомую шестерню с валом привода датчика.

57. Вытолкните уплотнительное кольцо из корпуса привода.

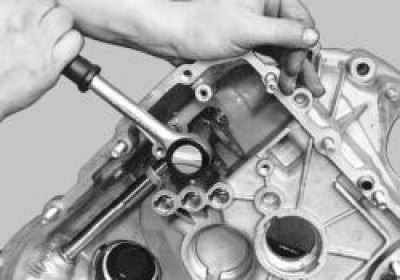

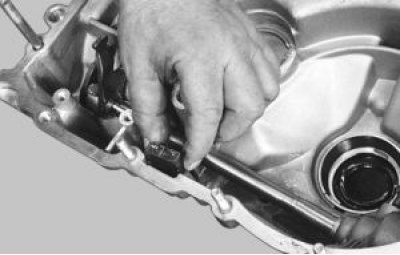

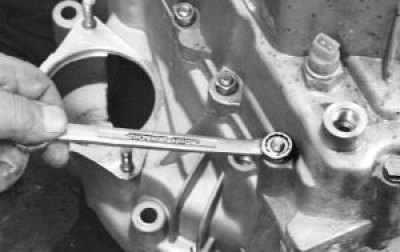

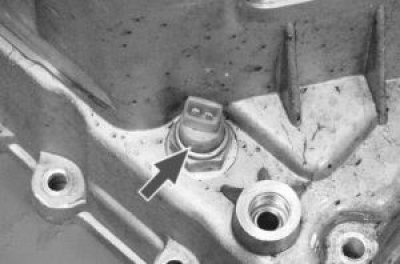

58. Выверните из картера коробки передач выключатель света заднего хода.

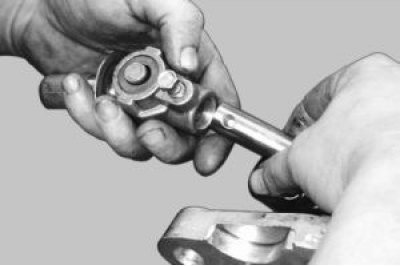

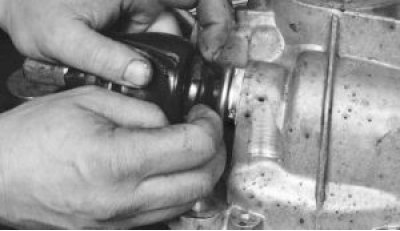

59. Сдвиньте защитный чехол шарнира тяги привода переключения передач с отбортовки на коробке передач.

60. Снимите противоположную кромку защитного чехла с фланца шарнира.

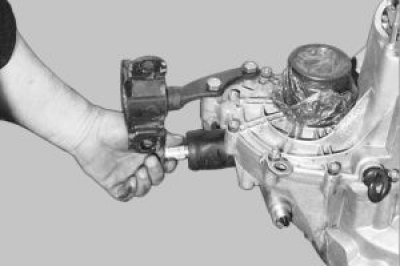

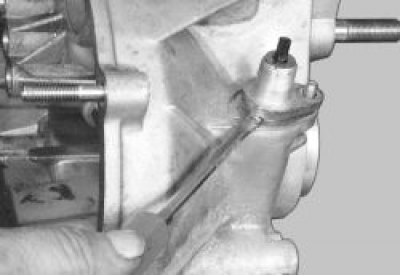

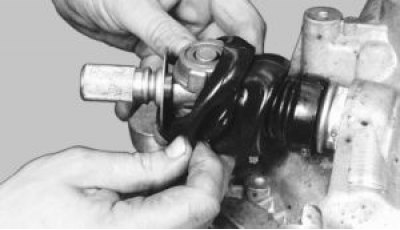

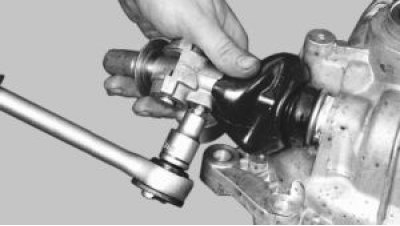

61. Выверните болт крепления шарнира к штоку…

62. …снимите со штока шарнир…

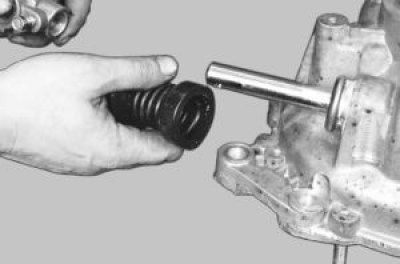

63. …и защитный чехол.

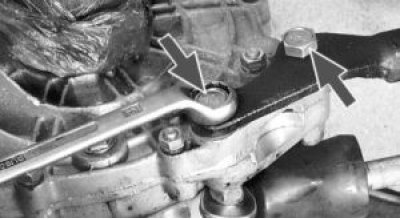

64. Выверните болт крепления рычага к штоку переключения передач внутри картера сцепления.

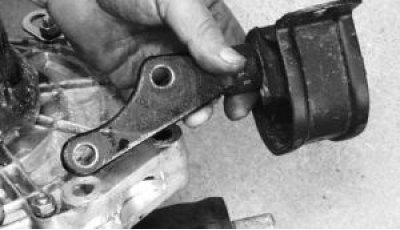

65. Выньте рычаг и шток из картера сцепления.

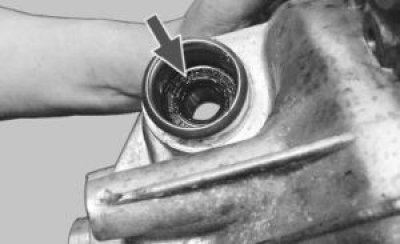

66. Если в процессе эксплуатации были замечены следы подтекания масла через отверстие в картере сцепления под шток переключения передач, замените сальник штока.

Перед осмотром и дефектовкой тщательно промойте и просушите детали коробки передач.

67. Осмотрите картеры сцепления и коробки передач, а также заднюю крышку. На них не должно быть трещин и сколов. На привалочных поверхностях не должно быть забоин, рисок, вмятин и т.п. Небольшие повреждения удалите шлифовальной шкуркой. При сильных повреждениях замените дефектные детали.

68. Проверьте посадочные места под подшипники в обоих картерах. На этих поверхностях не должно быть следов износа или повреждения. Если есть повреждения, замените картеры.

69. Проверьте состояние штоков включения передач. Если они погнуты или на штоках появились задиры, заусенцы или выработки лунок под фиксаторы, замените штоки. Проверьте состояние вилок переключения передач. Если вилки погнуты либо изношены лапки, замените эти детали.

70. При обнаружении в процессе эксплуатации течи масла через сальники и при износе рабочих кромок сальники необходимо заменить.

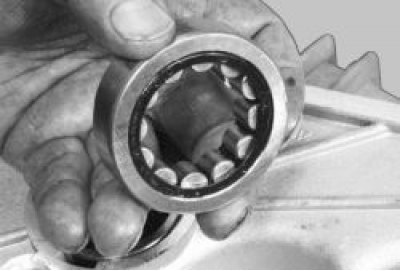

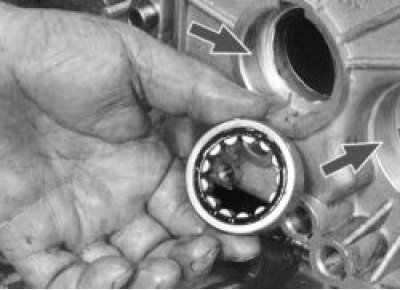

71. Проверьте состояние подшипников. При наличии питтинга (раковин) на беговых дорожках и телах качения, следов вдавливания тел качения на беговых дорожках или в случае повреждения сепараторов подшипники необходимо заменить.

72. Замените поврежденные или сильно обжатые прокладки.

73. Очистите магнит от частиц износа деталей. Если на магните появились трещины или его магнитные свойства ослабли, замените магнит.

74. Тщательно очистите от старого герметика привалочные поверхности картеров сцепления и коробки передач и задней крышки.

Соберите коробку передач в порядке, обратном разборке, с учетом следующего.

75. Перед установкой валов введите зубья их шестерен в зацепление и в таком положении установите их в картер сцепления.

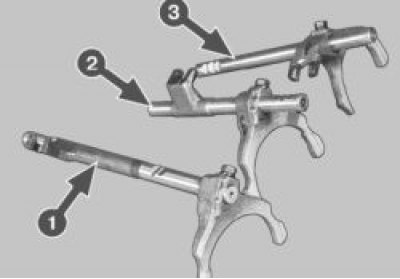

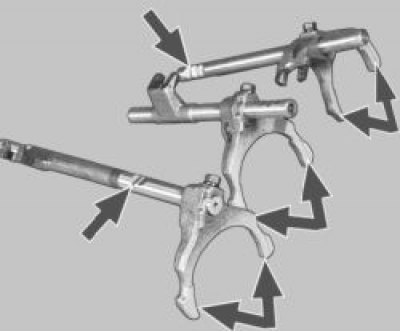

Обратите внимание, как должны быть установлены вилки на штоки переключения передач:

  • 1 – шток с вилкой включения V передачи;
  • 2 – шток с вилкой включения III и IV передач;
  • 3 – шток с вилкой включения I и II передач.
Читать еще:  Последний выпуск лада 2114

77. Обильно смажьте все трущиеся детали трансмиссионным маслом.

78. Не забудьте установить на место магнит.

Разборка коробки передач Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Промойте коробку передач лада самара 2, не допуская попадания воды в картер, и установите ее на стенд для разборки. Снимите кронштейн подвески силового агрегата и кронштейн крепления троса выключения сцепления.

Коробка передач: 1 – подшипник выключения сцепления; 2 – направляющая втулка; 3 – первичный вал; 4 – роликовый подшипник вторичного вала; 5 – вторичный вал; 6 – стопорное кольцо; 7 – ось сателлитов; 8 – ведущая шестерня привода спидометра; 9 – заглушка транспортная; 10 – сальник привода колеса; 11 – роликовый конический подшипник дифференциала; 12 – шестерня полуоси; 13 – сателлит; 14 – коробка дифференциала; 15 – картер сцепления; 16 – ведомая шестерня главной передачи; 17 – пробка сливного отверстия; 18 – регулировочное кольцо; 19 – ведомая шестерня I передачи вторичного вала; 20 – синхронизатор I и II передачи в сборе; 21 – ведомая шестерня II передачи вторичного вала; 22 – стопорное кольцо; 23 – упорное полукольцо; 24 – ведомая шестерня III передачи вторичного вала; 25 – синхронизатор III и IV передачи в сборе; 26 – ведомая шестерня IV передачи вторичного вала; 27 – игольчатый подшипник шестерен вторичного вала; 28 – шариковый подшипник вторичного вала; 29 – упорная пластина; 30 – ведомая шестерня V передачи вторичного вала; 31 – синхронизатор V передачи в сборе; 32 – гайка; 33 – упорная шайба; 34 – ведущая шестерня V передачи первичного вала; 35 – задняя крышка картера коробки передач; 36 – шариковый подшипник первичного вала; 37 – картер коробки передач; 38 – роликовый подшипник первичного вала; 39 – сапун; 40 – сальник первичного вала

Отвернув гайки, снимите заднюю крышку 35 картера коробки передач ваз 2113 и уплотнительную прокладку.
Застопорите первичный вал приспособлением 41.7816.4070 и отверните гайки 32 с первичного 3 и вторичного 6 валов. Отверните болт крепления вилки V передачи на штоке и снимите со шлиц вторичного вала синхронизатор 31 V передачи в сборе, вилку V передачи, шестерню 30 с игольчатым подшипником Спрессуйте втулку шестерни V передачи и снимите шайбу 33. Затем спрессуйте шестерню 34 с первичного вала.
Ударной отверткой отверните винты крепления и снимите упорную пластину 29 и установочные кольца с подшипников 28 и 36 первичного и вторичного валов.
Отверните четыре пробки фиксаторов и выньте из гнезд пружины и шарики фиксаторов.
Отверните болт и гайки крепления картера коробки передач к картеру сцепления и снимите картер со шпилек.
Отвернув болты крепления вилок на штоках переключения передач ваз 2114, снимите штоки и вилки. Выньте ось и снимите промежуточную шестерню заднего хода.

Снятие первичного и вторичного валов

Выньте одновременно первичный и вторичный валы из роликовых подшипников картера сцепления ваз 2115, а затем снимите дифференциал. Выпрессуйте наружные кольца подшипников валов и дифференциала из картера сцепления, используя съемники 67.7801.9529 и 67.7801.9530.

Снятие механизма выбора передач

Отверните болты крепления механизма выбора передач и снимите его.
Отверните винт крепления рычага выбора передач ваз 2113, ваз 2114, ваз 2115, снимите его со штока, а шток выньте из картера сцепления.

ПРИМЕЧАНИЕ
Без необходимости не снимайте со штока выбора передач шарнир и рычаг выбора передач, так как конические винты их крепления установлены на специальном клее.

Детали вторичного вала: 1 – гайка; 2 – упорная пластина; 3 – скользящая муфта синхронизатора V передачи; 4 – ступица скользящей муфты; 5 – блокирующее кольцо синхронизатора; 6 – шестерня V передачи; 7 – дистанционное кольцо игольчатого подшипника; 8 – игольчатый подшипник; 9 – втулка шестерни V передачи; 10 – упорная шайба; 11 – шариковый подшипник; 12 – упорная шайба; 13 – втулка шестерни IV передачи; 14 – шестерня IV передачи; 15 – скользящая муфта синхронизатора III и IV передач; 16 – ступица скользящей муфты; 17 – шестерня III передачи; 18 – стопорное кольцо; 19 – упорные полукольца вторичного вала; 20 – шестерня II передачи; 21 – скользящая муфта синхронизатора I и II передач с зубчатым венцом заднего хода; 22 – стопорное кольцо ступицы синхронизатора; 23 – ступица скользящей муфты синхронизатора I и II передач; 24 – пружина синхронизатора; 25 – сухарь; 26 – фиксатор; 27 – шестерня I передачи; 28 – роликовый подшипник

При необходимости разборки вторичного вала ваз 2114, ваз 2115, ваз 2113 зажмите его в тисках с накладками из мягкого материала и универсальным съемником спрессуйте шариковый подшипник с вала. Аналогично спрессовывается подшипник с первичного вала. Затем снимите с вторичного вала ведомые шестерни IV, III, II и I передач и синхронизаторы в сборе в порядке, указанном на рис. 3.14. Снимите стопорное кольцо ступицы синхронизатора I и II передач. Синхронизаторы в сборе спрессуйте на прессе или съемником А. 40005/ 1/ 6. При необходимости разберите синхронизаторы.

ПРИМЕЧАНИЕ
Без необходимости не разбирайте вторичный вал и не спрессовывайте синхронизаторы в сборе с вала, чтобы не уменьшить натяг в шлицевом соединении. Не разбирайте без необходимости синхронизаторы, чтобы не нарушить правильную сборку. Не выпрессовывайте из картера сальники, если они не изношены и не повреждены.

Разберите дифференциал в следующем порядке:

Дифференциал ваз 2115 в сборе: 1 – ось сателлитов; 2 – стопорное кольцо; 3 – полуосевые шестерни; 4 – ведущая шестерня привода спидометра; 5 – коробка дифференциала; 6 – сателлит; 7 – ведомая шестерня главной передачи

– при необходимости замены ведомой шестерни отверните болты ее крепления и спрессуйте шестерню 7 (рис. 3.15) с коробки 5 дифференциала;
– снимите стопорное кольцо 2 с оси 1 сателлитов и выпрессуйте ось;
– выньте из коробки дифференциала полуосевые шестерни 3 и сателлиты 6;
– если необходимо, то спрессуйте подшипники с коробки дифференциала, используя упор 67.7853.9582 и универсальный съемник.

Детали механизма выбора передач ваз 2114: 1 – шток выбора передач; 2 – рычаг штока выбора передач; 3 – корпус механизма выбора передач; 4 – трехплечий рычаг выбора передач; 5 – блокировочные скобы; 6 – ось рычага выбора передач; 7 – направляющая ось блокировочных скоб; 8 – вилка включения заднего хода; 9 – фиксатор; 10 – упорная шайба; 11 – пружина

При необходимости разберите механизм выбора передач, для чего отверните гайку крепления оси 6 рычага выбора передач ваз 2115 и снимите стопорные кольца с оси вилки заднего хода и с оси 7 блокировочных скоб, снимите вилку 8 заднего хода, рычаг 4 выбора передач в сборе с блокировочной скобой 5, ось 6 рычага и пружину 11 с упорной шайбой 10.
При необходимости снимите привод спидометра, для чего отверните гайку его крепления и, поддерживая валик ведомой шестерни, выньте привод спидометра.

Разборка и ремонт коробки передач

Подробная пошаговая инструкция по разборке и сборке коробки передач автомобиля ВАЗ 2110 и её ремонт. Смотрите видео и фотоматериалы процедуры.

Приступая к разборке коробки передач, надо отметить, что если в коробке передач, когда её ремонтировали, были заменены одна из деталей: подшипники или корпус дифференциала, картер сцепления, тогда необходимо произвести замену регулировочного кольца подшипников дифференциала. А затем уж приступать к разборке самой коробки.

Мы производили разборку и ремонт коробки передач автомобиля ВАЗ 2110.

Пошаговая инструкция по разборке коробке передач:

1. Коробу передач снять с машины, почистить её от различных загрязнений и помыть с наружной стороны.

Читать еще:  Размер багажника приора хэтчбек в сантиметрах

2. Указатель, который показывает уровень масла, необходимо вынуть из коробки передач.

3. Коробку передач поставить в вертикальном положении на картер сцепления и открутить болтик под номером 1 с плоской шайбой, и две гайки под номером 3 с пружинной шайбой, которые крепят кронштейн троса сцепления. Этот кронштейн, открутив все болтики, снять с коробки передач.

4. На крышке, которая находится сзади, открутить все оставшиеся болтики крепления (их четыре штуки).

5. Снять эту крышку. Для этого, с помощью отвёртки надо приподнять прилив, находящийся на крышке.

6. Болт с пружинной шайбой, который держит вилку для пятой передачи, следует открутить.

7. Затем надо валы коробки передачи предотвратить от прокручивания. Для этого их нужно зафиксировать: муфту синхронизатора и вилку передвинуть вниз на включённой пятой передаче так, чтобы шестерня и шлицы муфты соединились, после этого включить третью или четвертую передачу, сделав перемещение штока выбора передач.

8. Необходимо гайку крепления первичного вала расконтрить и открутить. Это нужно постараться, потому что гайка очень туго закручена.

9. Затем проделать тоже самое с вторичным валом, как и с первичным.

10. В пятой передаче приподнять с помощью отвёрток ведомую шестерню (делая это, спрессовывается ступица синхронизатора с вала). Совместно с шестерней надо снять синхронизатор и вилку вторичного вала. Но обязательно нужно проследить, чтобы муфта синхронизатора не съехала и осталась на ступице, так как шарики, которые фиксируют синхронизатор, могут рассыпаться.

11. Сверху в синхронизаторе снять упорную пластину, и потом в самом синхронизаторе в пазе муфты достать вилку.

12. С синхронизатора также должна быть снята шестерня пятой передачи и блокирующее кольцо (1). Надо пронумеровать блокирующее кольцо (1) и муфту (2), и снять кольцо. Это надо сделать, чтобы поставить кольцо в таком же положении, как и было, потому, что при работе зубья муфты и кольца уже приработались друг к другу. Если нет причин разбирать синхронизатор, тогда его надо чем-нибудь связать, для того, чтобы он не развалился.

13. На вторичном вале снять втулку.

14. На первичном вале находится ведущая шестерня пятой передачи. Её сначала надо снять и запомнить, как она стояла.

15. Снять пластину подшипников (1). Для этого взять ударную отвёртку и открутить четыре болтика с пружинными шайбами на креплении пластины подшипников. На вторичном вале снять шайбу упорную (2).

16. Приподнять два вала рукой и снять с них стопорные кольца подшипников.

17. Открутить фиксаторы и вынуть оттуда шарики вместе с пружинами.

18. Затем открутить фиксатор заднего хода, снять кольцо для уплотнения, и вынуть пружину фиксатора.

19. Достать шарик фиксатора, наклонив для этого коробку.

20. На креплении картеров коробки передачи открутить двенадцать гаек и болтик с пружинными шайбами. Запомнить место для держателя (1) и рым (2). Технологическая заглушка (3) также должна быть снята.

21. Вдоль картеров находятся три специальных паза. Вставить туда отвёртку и отсоединить картер сцепления от картера коробки передач.

22. Приподнимая картер коробки передач, повернуть его влево до той поры, пока картер не выйдет из-под шестерни. Затем произвести снятие картера коробки передач с картера сцепления.

23. На креплении вилок первой, второй, третьей и четвертой передач открутить болтики.

24. Приподнимая шток переключения для первой и второй передачи, проследить, когда он выйдет из опоры (3), и тогда повернуть его влево до той поры, когда головка (1) перестанет цепляться за блокировочную скобу (2). Снять шток с вилкой, для этого вынуть вилку штока (4) из паза муфты синхронизатора. Если снимать вилку со штоков нет нужды, то и не надо, так как можно потом перепутать их.

25. Головку штока переключения третьей и четвертой передачи необходимо отсоединить от рычага выбора передач, повернув шток. Дальше приподнять шток, чтобы он не имел опоры, и снять шток с вилкой, вынув их из паза муфты синхронизатора.

26. Шток включения пятой передачи вынуть из опоры, повернув его, и достав головку, которая соединялась с блокировочной скобой.

27. Произвести снятие оси промежуточных шестерён заднего хода.

28. Промежуточную шестерню снять. Чтобы это сделать, надо промежуточную шестерню заднего хода сдвинуть до механизма выбора передач, повернуть на 30-40 градусов и вывести из-под шестерён вала.

29. Произвести снятие первичного и вторичного валов одновременно, немного раскачивая их.

30. В картере сцепления снять дифференциал.

31. На креплении в механизме выбора передач открутить три болтика с пружинными шайбами и снять тот механизм.

32. В картере сцепления вынуть магнит.

33. На корпусе привода спидометра с ведомой шестерней открутить гайку и снять сам корпус. Если у уплотнительного кольца корпуса нет упругости, или оно порвано, его надо заменить.

34. Под выключателем света заднего хода есть место металлического уплотнительного кольца, поэтому выключатель открутить. Он находится в картере коробки передач.

35. Затем выпрессовать подшипник вторичного вала специальным съёмником или отвёрткой.

36. Маслосборник, который находится под подшипником, снять.

37. Выпрессовать подшипник первичного вала специальным съёмником. Если такого не имеется, тогда необходимо согнуть проволоку в форме крючка, вставить её в паз картера и крючок поместить под подшипник. Отвёрткой выпрессовать подшипник из картера, подложив под отвёртку деревянный брус и стучать по отвёртке молотком, переставляя крючок в пазах.

38. В картере сцепления, взяв подходящую оправку, запрессовать до самого упора новые подшипники передние.

39. Сдвинуть кромку в защитном чехле штока выбора передач с помощью отвёртки. Кромку сдвигать вместе с опорной втулкой штока.

40. Сдвинуть шток, открутив болтик на креплении рычага выбора передач, и снять этот рычаг. Затем в картере сцепления вынуть шток выбора передач.

41. При необходимости заменить шарнир штока, надо защитный чехол на нем отодвинуть и открутить болтик на креплении шарнира. На болтик для прочности был нанесён клей ТБ-1324. Поэтому перед сборкой болтик почистить и нанести этот клей. Если чехол защитный в шарнире штока потрёпан или не эластичный, то его надо заменить.

42. Заменить картер сцепления. Для этого с катера снять вилку выключения сцепления и подшипник, затем выпрессовать сальники.

43. В картере сцепления и коробки передач необходимо проверить все поверхности крышку заднюю. Если есть небольшие повреждения, их можно зачистить шлифовальной шкуркой, а при значительных повреждениях, какой-нибудь части, таких как трещины, сколы, вмятины, её следует заменить.

44. Затем проверить картеры сцепления и коробки передач на их целостность. В случае каких-либо изъянов картер подлежит замене.

45. Проверить роликовые подшипники. Если ролики, дорожка качения или сепаратор повреждены, то их надо заменить и установить на вал, учитывая, что при замере радиального зазора, его величина должна быть не более 0,07 мм. Если существует люфт в подшипнике, то его также необходимо заменить.

46. При проверке штоков переключения передач, заменить их, если они согнуты, имеются заусеницы или задиры, лунки под фиксаторы отработали свой срок или есть неровности. Также заменить вилки при их дефекте (например, изношены лапки или вилки согнуты).

47. Проверить сальники полуосей. Если имеются какие-нибудь надрывы, они имеют плохой вид, кромка неровная или с вырванными частями, с наплывами резины, пружина растянута или сломана, то сальники поменять.

48. Стоит также произвести проверку и, если надо, замену сальника штока выбора передач и сальника первичного вала.

49. При проверке магнита, если он целый, то его просто почистить от загрязнений, а если есть небольшие трещинки или он уже плохо магнитит, то его стоит заменить.

Читать еще:  Установка ремней безопасности ваз 2121

50. Поверхности картеров коробки передач и сцепления, а также заднюю крышку очень хорошо почистить от герметика.

51. Зубья шестерён должны войти в зацепление и установлены в картер сцепления, а затем уж установить валы.

52. При установке вилок на штоки переключения передач, необходимо знать: 1 – шток вместе с вилкой переключения для первой и второй передач, а 2 – шток вместе с вилкой переключения для третьей и четвертой передач.

53. Все детали, которые вращаются, необходимо хорошенько смазать с помощью трансмиссионного масла.

54. Поместить магнит на своё место.

55. Необходимо установить картер коробки передач на картер сцепления, при этом надо обязательно все соприкасающиеся поверхности смазать герметикам для лучшего соединения друг с другом. Также смазать герметикам соприкасающиеся поверхности, когда будете соединять заднюю крышку с картером коробки передач.

Видео по разборке КПП ВАЗ 2109:

Разборка коробки передач Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Промойте коробку передач лада самара 2, не допуская попадания воды в картер, и установите ее на стенд для разборки. Снимите кронштейн подвески силового агрегата и кронштейн крепления троса выключения сцепления.

Коробка передач: 1 – подшипник выключения сцепления; 2 – направляющая втулка; 3 – первичный вал; 4 – роликовый подшипник вторичного вала; 5 – вторичный вал; 6 – стопорное кольцо; 7 – ось сателлитов; 8 – ведущая шестерня привода спидометра; 9 – заглушка транспортная; 10 – сальник привода колеса; 11 – роликовый конический подшипник дифференциала; 12 – шестерня полуоси; 13 – сателлит; 14 – коробка дифференциала; 15 – картер сцепления; 16 – ведомая шестерня главной передачи; 17 – пробка сливного отверстия; 18 – регулировочное кольцо; 19 – ведомая шестерня I передачи вторичного вала; 20 – синхронизатор I и II передачи в сборе; 21 – ведомая шестерня II передачи вторичного вала; 22 – стопорное кольцо; 23 – упорное полукольцо; 24 – ведомая шестерня III передачи вторичного вала; 25 – синхронизатор III и IV передачи в сборе; 26 – ведомая шестерня IV передачи вторичного вала; 27 – игольчатый подшипник шестерен вторичного вала; 28 – шариковый подшипник вторичного вала; 29 – упорная пластина; 30 – ведомая шестерня V передачи вторичного вала; 31 – синхронизатор V передачи в сборе; 32 – гайка; 33 – упорная шайба; 34 – ведущая шестерня V передачи первичного вала; 35 – задняя крышка картера коробки передач; 36 – шариковый подшипник первичного вала; 37 – картер коробки передач; 38 – роликовый подшипник первичного вала; 39 – сапун; 40 – сальник первичного вала

Отвернув гайки, снимите заднюю крышку 35 картера коробки передач ваз 2113 и уплотнительную прокладку.
Застопорите первичный вал приспособлением 41.7816.4070 и отверните гайки 32 с первичного 3 и вторичного 6 валов. Отверните болт крепления вилки V передачи на штоке и снимите со шлиц вторичного вала синхронизатор 31 V передачи в сборе, вилку V передачи, шестерню 30 с игольчатым подшипником Спрессуйте втулку шестерни V передачи и снимите шайбу 33. Затем спрессуйте шестерню 34 с первичного вала.
Ударной отверткой отверните винты крепления и снимите упорную пластину 29 и установочные кольца с подшипников 28 и 36 первичного и вторичного валов.

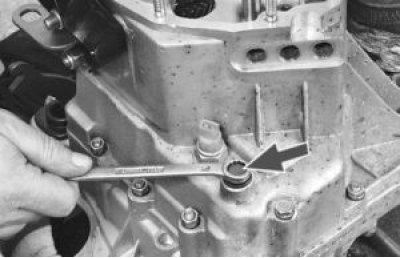

Отверните четыре пробки фиксаторов и выньте из гнезд пружины и шарики фиксаторов.

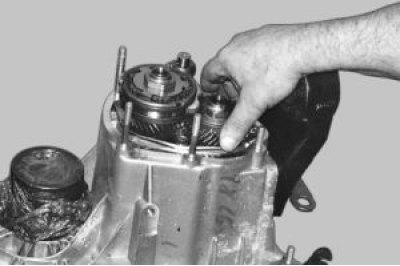

Отверните болт и гайки крепления картера коробки передач к картеру сцепления и снимите картер со шпилек.
Отвернув болты крепления вилок на штоках переключения передач ваз 2114, снимите штоки и вилки. Выньте ось и снимите промежуточную шестерню заднего хода.

Снятие первичного и вторичного валов

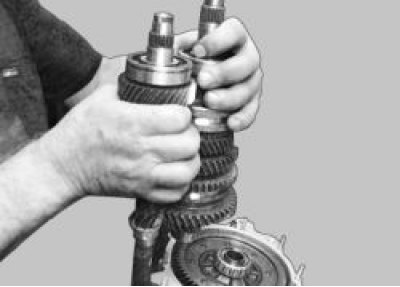

Выньте одновременно первичный и вторичный валы из роликовых подшипников картера сцепления ваз 2115, а затем снимите дифференциал. Выпрессуйте наружные кольца подшипников валов и дифференциала из картера сцепления, используя съемники 67.7801.9529 и 67.7801.9530.

Снятие механизма выбора передач

Отверните болты крепления механизма выбора передач и снимите его.
Отверните винт крепления рычага выбора передач ваз 2113, ваз 2114, ваз 2115, снимите его со штока, а шток выньте из картера сцепления.

ПРИМЕЧАНИЕ
Без необходимости не снимайте со штока выбора передач шарнир и рычаг выбора передач, так как конические винты их крепления установлены на специальном клее.

Детали вторичного вала: 1 – гайка; 2 – упорная пластина; 3 – скользящая муфта синхронизатора V передачи; 4 – ступица скользящей муфты; 5 – блокирующее кольцо синхронизатора; 6 – шестерня V передачи; 7 – дистанционное кольцо игольчатого подшипника; 8 – игольчатый подшипник; 9 – втулка шестерни V передачи; 10 – упорная шайба; 11 – шариковый подшипник; 12 – упорная шайба; 13 – втулка шестерни IV передачи; 14 – шестерня IV передачи; 15 – скользящая муфта синхронизатора III и IV передач; 16 – ступица скользящей муфты; 17 – шестерня III передачи; 18 – стопорное кольцо; 19 – упорные полукольца вторичного вала; 20 – шестерня II передачи; 21 – скользящая муфта синхронизатора I и II передач с зубчатым венцом заднего хода; 22 – стопорное кольцо ступицы синхронизатора; 23 – ступица скользящей муфты синхронизатора I и II передач; 24 – пружина синхронизатора; 25 – сухарь; 26 – фиксатор; 27 – шестерня I передачи; 28 – роликовый подшипник

При необходимости разборки вторичного вала ваз 2114, ваз 2115, ваз 2113 зажмите его в тисках с накладками из мягкого материала и универсальным съемником спрессуйте шариковый подшипник с вала. Аналогично спрессовывается подшипник с первичного вала. Затем снимите с вторичного вала ведомые шестерни IV, III, II и I передач и синхронизаторы в сборе в порядке, указанном на рис. 3.14. Снимите стопорное кольцо ступицы синхронизатора I и II передач. Синхронизаторы в сборе спрессуйте на прессе или съемником А. 40005/ 1/ 6. При необходимости разберите синхронизаторы.

ПРИМЕЧАНИЕ
Без необходимости не разбирайте вторичный вал и не спрессовывайте синхронизаторы в сборе с вала, чтобы не уменьшить натяг в шлицевом соединении. Не разбирайте без необходимости синхронизаторы, чтобы не нарушить правильную сборку. Не выпрессовывайте из картера сальники, если они не изношены и не повреждены.

Разберите дифференциал в следующем порядке:

Дифференциал ваз 2115 в сборе: 1 – ось сателлитов; 2 – стопорное кольцо; 3 – полуосевые шестерни; 4 – ведущая шестерня привода спидометра; 5 – коробка дифференциала; 6 – сателлит; 7 – ведомая шестерня главной передачи

– при необходимости замены ведомой шестерни отверните болты ее крепления и спрессуйте шестерню 7 (рис. 3.15) с коробки 5 дифференциала;
– снимите стопорное кольцо 2 с оси 1 сателлитов и выпрессуйте ось;
– выньте из коробки дифференциала полуосевые шестерни 3 и сателлиты 6;
– если необходимо, то спрессуйте подшипники с коробки дифференциала, используя упор 67.7853.9582 и универсальный съемник.

Детали механизма выбора передач ваз 2114: 1 – шток выбора передач; 2 – рычаг штока выбора передач; 3 – корпус механизма выбора передач; 4 – трехплечий рычаг выбора передач; 5 – блокировочные скобы; 6 – ось рычага выбора передач; 7 – направляющая ось блокировочных скоб; 8 – вилка включения заднего хода; 9 – фиксатор; 10 – упорная шайба; 11 – пружина

При необходимости разберите механизм выбора передач, для чего отверните гайку крепления оси 6 рычага выбора передач ваз 2115 и снимите стопорные кольца с оси вилки заднего хода и с оси 7 блокировочных скоб, снимите вилку 8 заднего хода, рычаг 4 выбора передач в сборе с блокировочной скобой 5, ось 6 рычага и пружину 11 с упорной шайбой 10.
При необходимости снимите привод спидометра, для чего отверните гайку его крепления и, поддерживая валик ведомой шестерни, выньте привод спидометра.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
