Конструктивные особенности КПП Лада Приора

Коробка передач — механическая, двухвальная, с пятью передачами переднего хода. Она конструктивно объединена с дифференциалом и главной передачей

Корпус коробки передач состоит из трех частей: картера сцепления 25, картера коробки передач 7 и задней крышки картера коробки передач 1.

При сборке между ними наносят бензомаслостойкий герметик – прокладку.

В гнезде картера сцепления находится специальный магнит, удерживающий металлические продукты износа.

Первичный вал 5 выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода.

Вторичный вал 40 – полый (для подачи масла под ведомые шестерни), до съемной ведущей шестерни главной передачи 17.

На нем расположены ведомые шестерни 31, 33, 34, 36, 38 и синхронизаторы 32, 35, 39 передач переднего хода.

Передние подшипники валов 18 и 12 – роликовые, задние 3 и 37 – шариковые.

Радиальный зазор в роликовых подшипниках не должен превышать 0,04 мм.

Под передним подшипником 18 вторичного вала расположен маслосборник 19, направляющий поток масла внутрь вала.

Дифференциал — двухсателлитный. Предварительный натяг в подшипниках 29 (0,25 мм) регулируется подбором толщины кольца 28, устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала.

К фланцу коробки дифференциала крепится ведомая шестерня главной передачи 27. Коробка передач сообщается с атмосферой через сапун 14, расположенный в ее верхней части.

Привод управления коробкой передач состоит из рычага переключения передач, шаровой опоры, тяги управления, штока переключателя передач и механизма переключения передач.

Чтобы передачи самопроизвольно не выключались из-за осевого перемещения силового агрегата при движении автомобиля, в привод управления коробкой передач введена реактивная тяга, один конец которой связан с силовым агрегатом, а другой конец прикреплен к основанию рычага переключения передач.

На внутреннем конце штока закреплен переключатель (рычаг), который действует на трехплечий рычаг механизма переключения передач.

Этот механизм выполнен отдельным узлом и крепится к картеру сцепления. В корпусе механизма переключения передач имеются три оси. На одной установлены трехплечий рычаг выбора и включения передач и две блокировочные скобы.

Другая ось проходит через отверстия блокировочных скоб, фиксируя их от проворачивания.

Переключатель передач, установленный на штоке, действует на плечо рычага выбора передач, который в свою очередь одним плечом включает передачи переднего хода, а другим — передачу заднего хода.

На отдельной оси установлена вилка включения передачи заднего хода.

Во избежание случайного включения передачи заднего хода в коробке передач установлен соленоид блокировки включения передачи заднего хода.

Выступающая часть сердечника соленоида не дает перемещаться блокировочным скобам по осям до положения включения передачи заднего хода.

На рычаге переключения передач установлен выключатель соленоида.

При поднятии кольца под рукояткой контакты выключателя замыкаются, и на соленоид подается напряжение.

Сердечник соленоида втягивается и дает возможность включить передачу заднего хода.

В случае выхода из строя соленоида или обрыва его электрической цепи включить передачу заднего хода становится невозможно.

Для того чтобы включить передачу заднего хода и доехать до гаража или СТО, где можно будет устранить неисправность, следует вывернуть соленоид из картера коробки передач и на его место ввернуть пробку фиксатора штока вилки переключения передач, которую рекомендуем возить с собой.

При этом во время движения автомобиля следует соблюдать осторожность, чтобы случайно не включить передачу заднего хода вместо первой.

После устранения неисправности следует долить масло в коробку передач, поскольку часть его вытечет при выворачивании соленоида.

В коробку передач на заводе заливают трансмиссионное масло, рассчитанное на 75000 км пробега. Уровень масла должен находиться между контрольными отметками на указателе уровня масла.

Коробка передач Лада Приора (Lada Priora), Ваз 2170, Ваз 2171, Ваз 2172

На автомобиле установлена пятиступенчатая коробка передач лада приора, объединенная с дифференциалом и главной передачей.

Первичный вал 29 выполнен в виде блока ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал 25 – полый, со съемной ведущей шестерней 3 главной передачи. На вторичном валу расположены ведомые шестерни 16, 18, 19, 21, 23 и синхронизаторы 17, 20, 24 передач переднего хода. Передние подшипники 4, 31 валов — роликовые, задние 22, 28 – шариковые. Под передним подшипником вторичного вала лада приора расположен маслосборник 5, направляющий поток масла внутрь вторичного вала и далее под ведомые шестерни.
Дифференциал симметричный с шестернями 8 и двумя сателлитами 10 конической формы. Предварительный натяг в подшипниках дифференциала приора регулируется подбором толщины кольца 13. К фланцу коробки дифференциала крепится ведомая шестерня 12 главной передачи ваз 2172.

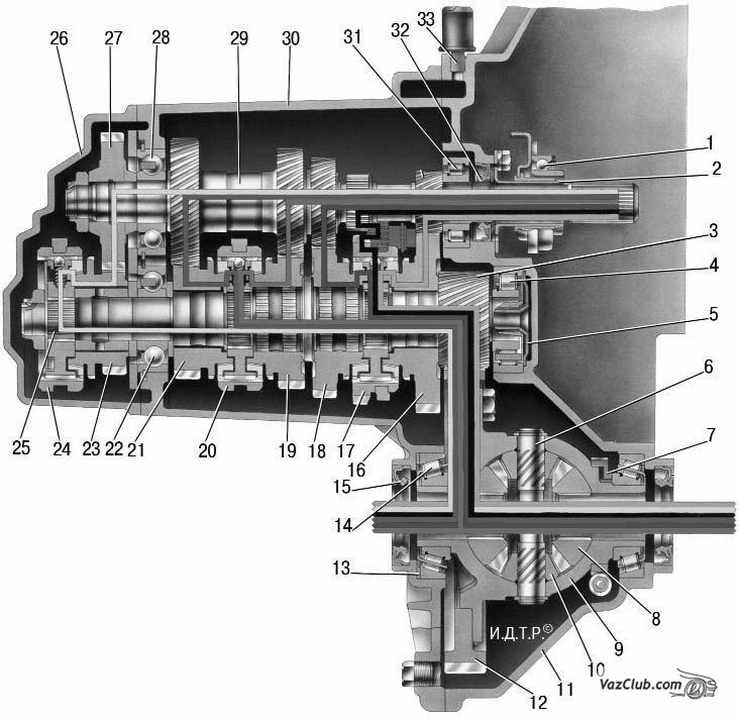

Коробка передач: 1 – подшипник выключения сцепления; 2 – направляющая втулка муфты подшипника выключения сцепления; 3 – шестерня ведущая главной передачи; 4 – роликовый подшипник вторичного вала; 5 – маслосборник; 6 – ось сателлитов; 7 – ведущая шестерня привода спидометра; 8 – шестерня полуоси; 9 – коробка дифференциала; 10 – сателлит; 11 – картер сцепления; 12 – ведомая шестерня главной передачи; 13 – регулировочное кольцо; 14 – роликовый конический подшипник дифференциала; 15 – сальник полуоси; 16 – ведомая шестерня I передачи вторичного вала; 17 – синхронизатор I и II передач; 18 – ведомая шестерня II передачи вторичного вала; 19 – ведомая шестерня III передачи вторичного вала; 20 – синхронизатор III и IV передач; 21 – ведомая шестерня IV передачи вторичного вала; 22 – шариковый подшипник вторичного вала; 23 – ведомая шестерня V передачи вторичного вала; 24 – синхронизатор V передачи; 25 – вторичный вал; 26 – задняя крышка картера коробки передач; 27 – ведущая шестерня V передачи; 28 – шариковый подшипник первичного вала; 29 – первичный вал; 30 – картер коробки передач; 31 – роликовый подшипник первичного вала; 32 – сальник первичного вала; 33 – сапун

Читать еще:  Самоделки из ваз 2109 своими руками

Привод переключения передач ваз 2171 состоит из рычага 15 переключения передач priora, шаровой опоры 17, тяги 14, штока 5 выбора передач, механизмов выбора и переключения передач приора.
Для того чтобы исключить самопроизвольное выключение передач вследствие осевого перемещения силового агрегата на своих опорах при движении автомобиля, в привод управления коробкой передач введена реактивная тяга 18, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма 16 шаровой опоры рычага 15 переключения передач.
На внутреннем конце штока 5 закреплен рычаг 1, который действует на трехплечий рычаг 2 механизма выбора передач. Этот механизм выполнен отдельным узлом и крепится к плоскости картера сцепления.

Привод переключения передач: 1 – рычаг штока выбора передач; 2 – рычаг выбора передач; 3 – картер коробки передач; 4 – картер сцепления; 5 – шток выбора передач; 6 – втулка штока; 7 – сальник штока; 8 – защитный чехол; 9 – корпус шарнира; 10 – втулка шарнира; 11 – наконечник шарнира; 12 – хомут; 13 – защитный чехол тяги; 14 – тяга привода управления коробкой передач; 15 – рычаг переключения передач; 16 – обойма шаровой опоры; 17 – шаровая опора рычага переключения передач; 18 – реактивная тяга

Механизм выбора передач: 1 – рычаг выбора передач (переднего хода); 2 – направляющая ось блокировочных скоб; 3 – ось рычага выбора передач; 4, 11 – пружины; 5 – стопорное кольцо; 6 – ось вилки заднего хода; 7, 12 – блокировочные скобы; 8 – вилка включения заднего хода; 9 – рычаг выбора передач (заднего хода); 10 – корпус механизма выбора передач

В корпусе 10 механизма выбора передач лада приора крепятся две оси. На оси 3 установлены трехплечий рычаг выбора передач лада приора, две блокировочные скобы 7 и 12. Другая ось 2 проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Плечо рычага 1 выбора передач служит для включения передач lada priora переднего хода, плечо рычага 9 – для включения заднего хода, а на третье плечо действует рычаг штока выбора передач ваз 2172. На оси 6 установлена вилка 8 включения заднего хода ваз 2170.

Расположение коробки передач лада приора на автомобиле (вид снизу): 1 – коробка передач; 2 – выключатель света заднего хода; 3 – пробка отверстия для слива масла из коробки передач; 4 – внутренние шарниры равных угловых скоростей; 5 – тяга привода переключения передач; 6 – реактивная тяга привода переключения передач; 7 – двигатель; 8 – правая опора силового агрегата

Расположение коробки передач на автомобиле ваз 2170.
В коробку передач заливается масло, уровень которого должен находиться между контрольными метками указателя уровня масла.

Кпп ваз 2170 материал для реферата

Автопроизводители всего мира не стоят на месте в плане технического прогресса. Каждый год появляются автомобили, удивляющие своими новшествами в оснащении и характеристиках. «АвтоВАЗ» не выпускает высокотехнологичные машины, но время от времени производитель радует обновлениями тех или иных узлов. Например, ВАЗ 2170, больше известный как Лада Приора, теперь оснащается обновленной коробкой передач механического типа. Основная ее особенность в главной передаче и синхронизации с дифференциалом.

Характеристики КПП Лады Приора

Конструктивно КПП Лады Приоры состоит из трёх основных узлов:

  • картер сцепления;
  • картер коробки передач;
  • задняя крышка картера КПП.

Соединяются между собой узлы с помощью болтовых фиксаторов, дополненных нанесением герметика. В поддоне расположен специальный магнит, улавливающий металлические элементы, являющиеся продуктом естественной выработки ресурса. Первичный вал представляет собой узел с набором шестеренок, которые непрерывно зацепляются с ведомыми шестеренками всех имеющихся скоростей. Вторичный вал имеет полую форму и используется для подачи трансмиссионного масла. На нём находятся все ведомые шестерни передних скоростей.

На валах используется два типа подшипников: сзади – шарикового типа, спереди – с роликами. Маслосборник предназначен для перенаправления потока масла в полую часть вала. Исполнение дифференциала – двухсателлитное. К фланцу его коробки прикрепляется шестеренка главной передачи.

Для сообщения с внешней атмосферной средой используется сапун, он находится в верхней части КПП.

Особенности управления

Управление осуществляется через рычаг и ручку переключения между скоростями – кулису с чехлом. Для предотвращения случайного включения и отключения передач при езде в механизм интегрирована тяга реактивного типа. Одним концом она соединена с двигателем, а другим – с основанием рычага-переключателя. Некоторые водители для большей чувствительности устанавливают короткоходную кулису в качестве доработки. На одной стороне штока внутри закрепляется переключатель, который оказывает воздействие на механизм, он представляет собой отдельный агрегат и крепится к поддону. В кожухе устройства закреплены три оси:

  1. Первая служит для крепления переключателя выбора и включения скорости, а также двух блокировок из скоб.
  2. Вторая проходит через прорези в скобах и предотвращает их проворачивание.
  3. Третья крепит вилку включения задней скорости.

В КПП имеется специальный соленоид, осуществляющий блокировку самопроизвольного включения задней скорости. Средняя его часть имеет выступ и не допускает перемещения блокировочных скоб вдоль осей до положения включения задней скорости. На рукоятке рычага переключения передач размещен переключатель соленоида. Когда поднимется кольцо, происходит замыкание электрической цепи, и соленоид получает напряжение питания. Выступающая средняя часть при этом выдвигается внутрь, позволяя включить заднюю передачу. Если кольцо будет повреждено, или произойдет обрыв электроцепи, заднюю скорость включить будет нельзя.

Чтобы иметь возможность добраться до ближайшего автосервиса, нужно демонтировать соленоид из картера КПП и на его место установить пробку, фиксирующую вилку переключения передач. При этом есть риск включить вместо первой заднюю передачу и наоборот, поэтому следует соблюдать осторожность.

Читать еще:  Линзованная оптика на ваз 2114

После устранения неисправностей необходимо долить масло в картер, так как его часть вытечет при демонтаже соленоида.

Неисправности КПП Лады Приора и их устранение

Механическая коробка передач Лады Приоры далека от идеала и имеет ряд характерных неисправностей. Возникают и общие для всех механических КПП неполадки. Условно их можно разделить на поломки в коробке и в механизме переключения передач. К первым можно отнести:

  • повреждение муфт синхронизаторов и их шлицевого соединения;
  • износ шестерней;
  • утечка масла и понижение его уровня в картере;
  • выработка ресурса подшипников на валах (первичного, промежуточного и вторичного);
  • деформация и повреждение сальников;
  • слабые соединения.

Поломки в механизме переключателя:

  • дефект приводной тяги – повреждена, ослабла, болтается, закисла и изношена;
  • изношен шток, люфт в механизмах;
  • деформация или износ блокирующего механизма;
  • изношена вилка.

Причины, по которым чаще всего возникают те или иные неисправности КПП и механизма переключения:

  • нарушены правила эксплуатации – недостаточный уровень масла, некачественный смазочный материал, езда с неисправным сцеплением;
  • низкокачественные запчасти;
  • выработан ресурс деталей (естественный износ);
  • неправильное техническое обслуживание и ремонт, выполненный неквалифицированным персоналом.

О неисправности в КПП можно узнать по ряду внешних факторов:

коробка передач шумит;

  • передачи включаются с трудом;
  • самопроизвольное включение передач (вылетают передачи)
  • передачи не включаются или включаются с большим трудом и посторонними звуками, машина дергается на ходу;
  • шумит КПП, при нажатии педаль сцепления шум пропадает;
  • посторонние звуки при включении передач – скрежет, хруст, визг, дребезг, скрип, вибрация;
  • утечка масла.

При проведении диагностики следует учитывать, что один и тот же признак может указывать на несколько неисправностей одновременно. Установка точной причины проводится только после снятия и разборки КПП. Для проведения ремонтных работ и определения изношенных или повреждённых деталей нужны квалификация и опыт.

Многие неисправности могут возникать из-за неполадок сцепления, так как два этих устройства неразрывно связаны в механизме переключения передач. По этой причине для диагностирования поломок нужна соответствующая квалификация, как и для ремонта, дефектовки и установки новых деталей.

Способ устранения неисправностей один: разборка узла и замена поврежденных деталей, а также регулировка зазоров.

Демонтаж и установка КПП Лады Приора

Для работы понадобится набор инструментов:

  • отвёртки;
  • набор торцевых головок;
  • гаечные ключи;
  • монтажные лопатки;
  • молоток;
  • заглушка для отверстия привода (внутренний ШРУС).

Перед тем как начинать демонтаж, следует слить масло из картера КПП. Схема действий по снятию коробки выглядит примерно одинаково, отличается алгоритм только при демонтаже роботизированной КПП:

  1. Найти под торпедо гайку оболочки привода отключения и открутить её ключом на 8 мм, затем отсоединить упор троса от держателя педали сцепления.
  2. Снять с педали сцепления короб устройства компенсации и кольцо, для этого нужно поддеть корпус плоской отвёрткой.
  3. Со стержня педали снять пластиковую втулку (фторопластовый материал), при ее износе или видимых дефектах поможет замена детали, перед установкой деталь смазать Литолом.
  4. Из прорези в передке щитка извлечь уплотнитель тросикового привода (в подкапотном пространстве).
  5. Достать наконечник, для этого нужно потянуть его по ходу движения автомобиля.
  6. Открутить крепежную гайку наконечника проводного троса, она крепится к кронштейну, который установлен на КПП ключом или головкой на 17 мм.
  7. Из отверстия извлечь наконечник троса, затем, потянув, вытянуть трос.
  8. Отжать защелку и демонтировать фишку с датчика скорости.
  9. При помощи торцевого ключа открутить три крепежных болта верхней крышки поддона и снять ее.
  10. Под мотор установить надёжную и прочную опору (можно его вывесить при помощи подходящих приспособлений);
  11. Открутить крепеж задней подушки (опоры) силовой установки к кронштейну с помощью ключа или головки с трещоткой на 15 мм.
  12. Снять ограничитель задней подушки двигателя.
  13. Открутить два болта крепления опоры двигателя к кузову (задняя подушка).
  14. Снять заднюю опору.
  15. Снять ограничитель подушки снизу.
  16. Открутить и извлечь крепежи кронштейна опоры двигателя сзади на картере КПП.
  17. При помощи ключа на 8 мм открутить болт крепления сверху, затем демонтировать заднюю опору двигателя и кронштейн.
  18. Отстегнуть фиксатор и снять фишку проводов с датчика включения задней скорости (датчик включения сигнального света заднего хода).
  19. Открутить крепёжный болт короба шарнира привода переключения скоростей.
  20. Снять тягу переключателя вместе с корпусом шарнира.
  21. Открутить крепежи реактивной тяги.
  22. Демонтировать декоративные накладки или колпаки с передних колес (если речь идёт о штампованных дисках).
  23. Поддев отвёрткой, снять защитный колпак гайки ступицы.
  24. Расконтрировать ступичные гайки путем выравнивания.
  25. Ослабить колесные болты и при помощи головки на 30 открутить ступичную гайку. Для ее откручивания следует приложить значительное усилие, рекомендуется дополнить вороток головки обрезком трубы в качестве удлинителя и усилителя одновременно.
  26. При откручивании колёсных и ступичных крепежных элементов ТС должно находиться всеми колесами на площадке, затяжка всех крепежей проводится так же.
  27. Поднять ручку стояночного тормоза и зафиксировать автомобиль, под задние колеса установить упоры для предотвращения случайного откатывания. Вывесить переднюю часть и подставить прочные, надёжные опоры. Снять оба колеса спереди и выкрутить ступичные гайки. Рекомендуется заменить гайки на новые при обратной сборке.
  28. Демонтировать поворотные кулаки, перед этим следует открутить крепежи шаровых опор.
  29. Из ступицы извлечь хвостовик, одновременно с этим отодвигать на себя в наружную сторону переднюю амортизационную стойку. Для снятия левого привода следует вывернуть руль в крайнее правое положение, соответственно, при снятии правого привода – вывернуть в крайнее левое.
  30. После снятия левого привода на освободившееся место должна быть поставлена специальная заглушка, если этого не сделать, шестерни сместятся, и установить ШРУСы на место станет невозможно.
  31. Выпрессовать правый привод.
  32. Снять привод справа.
  33. Подставить под коробку передач прочную опору.
  34. Открутить крепежные болты, которыми КПП крепится к двигателю.
  35. Открутить нижний правый и нижний левый болт крепления КПП к силовой установке.
  36. Сдвинуть коробку передач назад, насколько это возможно, и убрать из-под нее опору, одновременно удерживая КПП.
Читать еще:  Реле освещения салона ваз 2114

На этом демонтаж закончен, осталось спустить узел и приступить к дальнейшей разборке, дефектовке и сборке с новыми деталями. Установка проводится в порядке, обратном снятию. После монтажа нужно залить новое трансмиссионное масло до оптимального уровня. Для надёжности допускается перелив выше максимальной отметки на 100-200 мл. Это объясняется высоким расположением пятой передачи, которой часто не хватает смазки.

КПП Лады Приоры – не самая лучшая, но вместе с тем имеет простое устройство и может ремонтироваться в гаражных условиях своими руками, если есть определенные знания и навыки подобных работ. Для удобства лучше заниматься демонтажем вместе с помощником. КПП – тяжелый узел, и при снятии без страховки можно запросто его уронить на себя, получив травму.

5-ступенчатая коробка ВАЗ 2170 или кпп Приора выпускалась компанией с 2007 по 2015 годы и утанавливалась на одноименную модель АвтоВАЗа в кузовах седан, хэтчбек, купе и универсал. Данная трансмиссия по сути представляла из себя модернизированную версию кпп ВАЗ — 2110.

В переходное семейство также входят 5-мкпп: 1118 и 2190.

Введение

На современном этапе развития мировой экономики автомобильный транспорт для большинства развитых стран является основным видом внутреннего транспорта и ключевым элементом транспортной системы страны, который играет главную роль в обеспечении экономического роста и социального развития. На этапе становления рыночных отношений в Российской Федерации сложились объективные предпосылки для ускоренного развития автомобильного транспорта. Автомобильному транспорту нет адекватной замены при перевозках на небольшие и средние расстояния или, например, пассажирских перевозок в пределах населенного пункта.

В данной работе рассматривается автомобиль Волжского автомобильного завода ВАЗ-2170 Лада Приора.

Объектом исследования работы выступает автомобиль ВАЗ-2170.

Предметом исследования выступает устройство, ремонт и техническое обслуживание автомобиля.

Цель исследования: рассмотреть теоретические и практические аспекты создания подвески автомобиля. В данной работе была предпринята попытка разработки технологического процесса по ремонту, реставрации и анализу послеремонтного состояния механизма подвески автомобиля, а так же ее технического обслуживания. С этой целью был проведен анализ технологического процесса.

Достижение поставленной цели возможно с помощью решения следующих задач исследования:

  • — проанализировать существующие технологические процессы работы механизма подвески автомобиля и восстановление его деталей;
  • — рассмотреть особенности работы различных деталей механизма подвески автомобиля;
  • — разработать рациональный технологический процесс ремонта механизма подвески автомобиля и оптимальную технологию восстановления изношенных деталей;
  • — произвести тягово-скоростную оценку автомобиля , тем самым определив конструктивные параметры автомобиля, которые могут обеспечить заданные значения скоростей и ускорений в заданных дорожных условиях движения.

Технологический процесс по ремонту, реставрации и анализу послеремонтного состояния механизма подвески может быть использован на станциях технического обслуживания.

Устройство работы подвески ВАЗ-2170 Лада Приора

подвеска автомобиль шаровый опора

Передняя подвеска ВАЗ-2170 Лада Приора.

Передняя подвеска на автомобиле Лада Приора ВАЗ 2170 независимая, телескопическая, с гидравлическими амортизаторными стойками, витыми бочкообразными пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Основным элементом передней подвески является гидравлическая телескопическая амортизаторная стойка 8 (рис. 1), нижняя часть которой соединена с поворотным кулаком 13 двумя болтами 11 и 12. Верхний болт 11, проходящий через овальное отверстие кронштейна стойки, имеет эксцентриковые поясок и шайбу. При повороте верхнего болта изменяется развал переднего колеса. На телескопической стойке установлены витая бочкообразная пружина 6, пенополиуретановый буфер 22 хода сжатия и верхняя опора 3 стойки в сборе с подшипником 4. Верхняя опора крепится тремя самоконтрящимися гайками к стойке брызговика кузова. За счет своей эластичности опора обеспечивает качание стойки при ходах подвески и гасит высокочастотные вибрации. Вмонтированный в нее подшипник дает возможность стойке поворачиваться вместе с управляемыми колесами. В корпусе стойки смонтированы детали телескопического гидравлического амортизатора. Нижняя часть поворотного кулака соединена шаровой опорой 18 с нижним рычагом 16 подвески. Тормозные и тяговые силы воспринимаются продольными растяжками 17, которые через сайлентблоки (резинометаллические шарниры) соединены с нижними рычагами и с передними опорами поперечины передней подвески. В местах соединения растяжки с рычагом и передней опорой установлены регулировочные шайбы, которыми регулируют угол продольного наклона оси поворота.

В поворотном кулаке (рис. 2) крепится двухрядный радиально-упорный подшипник 3 закрытого типа, на внутренних кольцах которого установлена с натягом ступица 4 колеса. Подшипник затянут гайкой 6 на хвостовике корпуса наружного шарнира привода колес и не регулируется.

Все гайки крепления передних и задних ступиц колес одинаковые и имеют правую резьбу. Стабилизатор поперечной устойчивости представляет собой штангу 15 (рис.1), колена которой через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними рычагами 16 подвески. Средняя (торсионная) часть штанги крепится к кузову кронштейнами через резиновые подушки.

Рис. 1 Передняя подвеска автомобиля Лада Приора ВАЗ 2170 в сборе: 1 гайка крепления верхней опоры стойки; 2 — болт; 3 -верхняя опора стойки передней подвески; 4 — подшипник верхней опоры стойки; 5 — верхняя изолирующая прокладка пружины; 6 — пружина передней подвески; 7 — защитный кожух; 8 -телескопическая стойка в сборе; 9, 10 — гайки крепления стойки к поворотному кулаку; 11 — болт с эксцентриком; 12 — болт; 13 — поворотный кулак; 14 — вал привода переднего колеса; 15 — штанга стабилизатора; 16 — рычаг; 17 — растяжка; 18 — шаровая опора; 19 — ступица; 20 гайка крепления ступицы; 21 — тормозной диск; 22 — буфер хода сжатия передней подвески; 23 — верхняя чашка пружины; 24 — ограничитель хода сжатия верхней опоры стойки; 25 — ограничитель хода верхней опоры стойки

Рис. 2 Поворотный кулак и детали ступицы переднего колеса автомобиля Лада Приора ВАЗ 2170: 1 — поворотный кулак; 2 — наружное грязеотражательное кольцо (сальник); 3 — подшипник ступицы; 4 — ступица колеса; 5 — упорная шайба; 6 — гайка; 7 — стопорные кольца; 8 — внутреннее грязеотражательное кольцо (сальник)
