Планшайба здт ваз 2108 чертеж

Как сделать задние дисковые тормоза на ВАЗ 2108? Есть ответ!

Не секрет, что наши ВАЗы лишены такой радости как задние дисковые тормоза (ЗДТ). Вместо них автомобили оснащены малоэффективными барабанными аналогами старого образца. На первый взгляд ничего с этим поделать нельзя, купил ВАЗ вот и радуйся тому, что купил и довольствуйся малым.

Так думал и я до тех пор, пока в один прекрасный день не стал искать решение своего вопроса, а заключался он в том, чтобы сделать на свой ВАЗ 2108 задние дисковые тормоза. После нескольких дней поиска я наткнулся на несколько интересных фотоотчетов, в которых народные «кулибины» делились своим опытом тюнинга ЗДТ своими руками. Задние дисковые тормоза это не только красиво, но эффективно, дисковые тормоза намного лучше справляются с поставленной перед ними задачей, меньше греются и сокращают тормозной путь.

Однако имеются у ЗДТ и недостатки в виде определенных трудностей при прохождении техосмотра, дело в том, что данная модель автомобиля (как и большинство ВАЗов) не предусматривает наличие дисковых тормозов, следовательно они не тестировались на предмет совместимости, а значит предсказать как они поведут себя в той или иной ситуации — довольно сложно. Поэтому, прежде чем взяться за работу и переделать барабанные тормоза на дисковые, вы должны понимать, все, что вы делаете — вы делаете на свой страх и риск, данная статья ни к чему не призывает и несет исключительно информативный характер. В этой статье содержится фотоотчет по самостоятельной установке ЗДТ на ВАЗ 2108, и всего лишь демонстрирует возможности современного тюнинга своими руками.

Накопив необходимое количество информации в своей голове, я вооруженный знаниями отправился в магазин где приобрел комплект задних дисковых тормозов Darbis NS2. О том что было дальше и чем закончилась моя самостоятельная установка дисковых тормозов на ВАЗ 2108 читайте далее.

Комплект ЗДТ приятно порадовал своей полнотой и «честностью» в нем был:

  1. Ключ предназначенный для закручивания вылезающих поршней;
  2. Резиновые гофры защищающие трос ручника;
  3. Инструкция с рекомендациями по установке с иллюстрациями.

Общий вес комплекта 17 кг.

Чтобы установить дисковые тормоза на ВАЗ 2108 понадобится:

  1. Гараж или любое другое удобное помещение;
  2. Набор ключей.;
  3. Тормозная жидкость;
  4. Наждачная бумага или щетка по металлу;
  5. Фиксатор резьбы;
  6. Домкрат;
  7. Шестигранник.

Установка дисковых тормозов на ВАЗ 2108 своими руками

1. Установите домкрат под колесо и снимите колесо.

2. Необходимо ослабить ручной тормоз и снять барабаны.

3. При помощи шестигранника снимите ступицу в сборе, для этого лучше использовать удлинитель с глубокой головкой.

4. Снимите колодки вместе с пружинами.

5. Выкрутите болты, затем сбейте ступицу со щитком.

6. Далее открутите штуцер, я для этого купил ключ 8х10 «Jonnesway».

7. Заглушите трубку, затем увесистыми ударами сбейте щиток с балки.

8. Установите новый щиток и планшайба ЗДТ между ступицей и балкой.

9. Лучше примерить все это на снятой ступице, поскольку вам может не хватить свободного места и тогда придется снимать все обратно, а это — время. В моем случае развальная пластина забрала весь выступ, который остался на центровочном опорном кольце обратной стороны ступицы. Радует то, что длины болтов, которые были в комплекте, достаточно для установки всех элементов.

10. Возьмите наждачку или щетку по металлу и пройдитесь по всем привалочным плоскостям ступицы и балки.

11. После прикрутите все это при помощи новых болтов из комплекта.

12. Закрепите направляющую скобу суппорта, используя дистанционные шайбы, после этого проверьте зазор и установите диск.

13. Установка суппорта, а также тормозных колодок приятно порадовала, все стало как надо, проблем никаких не возникло, они крепятся к пальцам на фиксатор резьбы, короче все как написано в инструкции к ЗДТ.

Читать еще:  Разболтовка колес на ваз 21099

14. Закрепите новое «ухо» крепления троса ручника на балке, используя специальный хомут из комплекта ЗДТ, затем как следует смажьте пружину троса.

15. Протяните трос через кронштейн суппорта и крепление, затем оденьте защитный резиновый пыльник (он должен сидеть очень плотно).

16. Второе «ухо» необходимо расположить в другом месте на балке и закрепить его хомутом побольше.

17. Используя «банджо-болт» обложенный медными шайбами, подсоедините тормозной шланг к суппорту, второй конец шланга направьте в «ухо» на балке.

18. Согните тормозную трубку в спираль и соедините ее со шлангом.

Теперь можно считать, что задние дисковые тормоза с одной стороны у вас есть :-). Все то же самое проделайте и с другой стороны, дело пойдет гораздо быстрее, уж поверьте, здесь большую роль сыграет его величество «опыт».

Когда дисковые тормоза на ВАЗ 2108 установлены необходимо их прокачать и долить в случае необходимости в бачок тормозную жидкость.

Задние дисковые тормоза

Дорогие иномарки комплектуются дисковыми тормозами всех колёс стандартно, что позволяет им, уверенно оттормаживаться с больших скоростей. Явным минусом отечественных машин является не слишком эффективная тормозная система, особенно при динамичной езде. Как же можно исправить такое положение вещей?

Но перед тем как приступать к чтению статьи :

ВНИМАНИЕ. ИЗМЕНЕНИЕ КОНСТРУКЦИИ ТОРМОЗНОЙ СИСТЕМЫ АВТОМОБИЛЯ ЗАПРЕЩЕНО. ТАКОЙ МЕХАНИЗМ НЕ СЕРТИФИЦИРОВАН. АВТОР НЕ НЕСЁТ ОТВЕТСТВЕННОСТИ В СЛУЧАЕ ЕСЛИ ВЫ РЕШИТЕ ПОВТОРИТЬ ЭТО.

Пластмассовый виноград, сдутые футбольные мячи на задней полке классических Жигулей, светоотражатели, кубики — рубики от маленьких до размеров оригинала, болтающихся перед глазами автовладельца, закрывая и без того скудный обзор через лобовое стекло — мало, что изменилось с тех времён, на смену им пришли синие лампочки, стильные наклейки, не всегда прямоточные, но ревущие банки глушителей и в отдельных случаях несколько алюминиевых досок в виде спойлера. Это научно-технический прогресс того, что видно, а как быть с тем, чего не видно? Владелец данной восьмёрки «ушёл» с головой в тюнинг «невидимых частей». Справедливости ради нужно оговориться, что он не первый и далеко не последний в своих экспериментах. Некоторые заходят ещё дальше. Существует такая прослойка автолюбителей и приверженцев тюнинга, которые, забираясь в самые его «дебри», попросту переступают ту грань, которая ещё как-то отделяет их машины от автомобилей, использующихся в автоспорте. Проекты тюнинга обычно делятся на несколько этапов, а именно: доводку двигателя, КПП, подвески, кузова и что самое главное на доводку тормозной системы. По мнению специалистов автоспорта тюнинг всегда должен начинаться с модификации тормозов — машину нужно научить останавливаться! О них и более детально об установке ЗДТ (задние дисковые тормоза), я и попытаюсь написать в этой статье. Понятное дело, что мощные иномарки комплектуются дисковыми тормозами всех осей стандартно, что позволяет им, уверено оттормаживаться с больших скоростей. Тормозная система отечественных машин оборудована задними барабанными тормозными механизмами и является не слишком эффективной, особенно при динамичной езде. Многим водителям знакома потерявшая свою информативность педаль тормоза, вследствие перегрева всей тормозной системы, например, на затяжном спуске. Согласитесь, достаточно неприятная ситуация. В данном случае я решил исправить этот недостаток кардинально и научить свою машину останавливаться не хуже иномарок. Передние невентилируемые тормозные механизмы с дисками диаметром 240мм были заменены большими по диаметру вентилируемыми «блинчиками» от нового семейства ВАЗ 2110 16V диаметром 264мм, что само по себе дало существенную прибавку к заложенной ещё заводом — производителем эффективности торможения. Родные же остались не у дел и были свалены в угол гаража. Это произошло около года назад и всё это время «мучила» мысль о ЗДТ. И вот, в одну солнечную, тёплую субботу сентября, было решено положить этому «начало». Более серьёзную модернизацию тормозной системы решили начать с установки задних дисковых тормозов. В «кузов» восьмёрки были загружены старые тормозные механизмы от передней оси и дополнительные спец детали. На небольшом СТО, установив восьмёрку на домкраты, и была откручена первая гайка. При наличии необходимого инструмента и сноровки вся работа занимает не более 4 часов. Процедуры установки достаточно просты.

Читать еще:  Катушка зажигания ваз 2114 инжектор цена

*Особенности использования подобного комплекта

  • тормозные суппорта – использовать стандартные передние супорта от ВАЗ 2108;
  • тормозные шланги – использовать передние тормозные шланги, т.к. стандартные металлические трубки не дотягиваются;
  • тормозные колодки – я использовал колодки Lucas, 1 комплект;
  • болты и гровера – советую использовать болты M10х1,25 длинной 30мм – 12шт. с гроверами;
  • дистанционные шайбы – шайбы ролика натяжителя ГРМ нового образца ВАЗ 2108, 8шт.;
  • пластины крепления суппорта (планшайбы) – 2шт., полностью нестандартная деталь, требующая точнейшего изготовления с применением координатного станка;
  • тормозные диски – я использовал стандартные передние тормозные диски диаметром 240мм. Предварительно их необходимо проточить под посадочный диаметр ступицы 60мм (в стандарте 58мм). По каким-либо соображениям Вы можете проточить
    ступицу, а не тормозной диск.

*Для разборки штатной системы тормозов барабанного типа, можно пользоваться инструкцией по ремонту «тазика»

Шаг 1 (фото со сбитым тормозным барабаном)

Планшайба здт ваз 2108 чертеж

Этот товар выбрали 109 покупателей

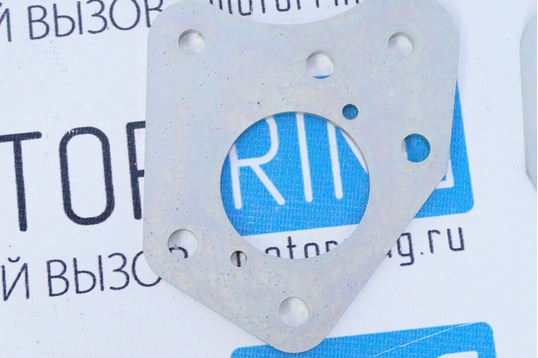

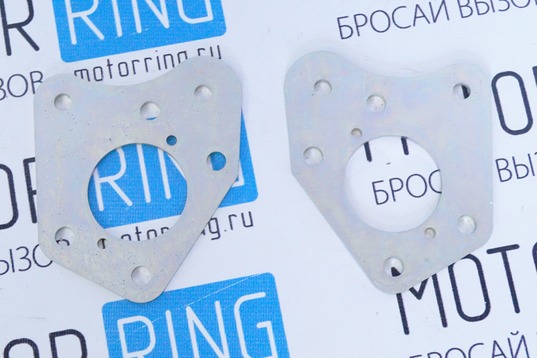

Планшайбы (комплект из 2 шт) для самостоятельной сборки задних дисковых тормозов на переднеприводные автомобили ВАЗ. Скобы и суппорты используются ВАЗовские.

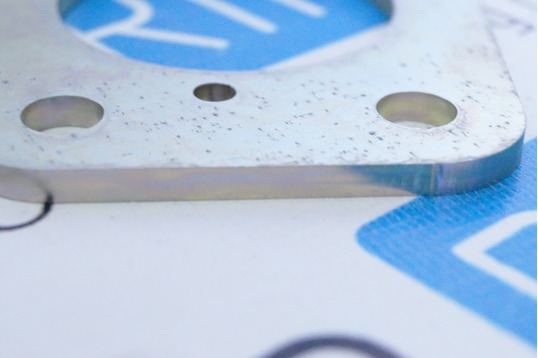

Материал: сталь (толщина 6мм).

Преимущества:

  • установка задних дисковых тормозов улучшает эффективность торможения автомобиля;
  • толщина стали — 4-5мм,
  • возможность подключения штатной АБС на заднюю ось автомобиля;
  • покрашены порошковой краской, что более надёжно по сравнению с гальваническим покрытием.

Внимание! Толщина шайб под скобы выбирается по месту, так как производители ступиц разные (размеры разнятся).

При заказе, в строке «Пояснение к заказу», указывайте модель автомобиля!

Вес, кг: 0.7 Размеры, см: 15 х 12 х 2 Объем, м3: 0.00036

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Планшайба здт ваз 2108 чертеж

Задние дисковые тормоза

Если раньше задние дисковые тормоза казались дорогим удовольствием, то сегодня их установка на автомобиль ВАЗ переднеприводных моделей начинается от 3000 рублей.

Основные преимущества дисковых тормозов перед барабанными:

1.Значительно улучшается эффективность торможения и охлаждения тормозов.

2.Простота замены колодок и визуальный контроль за их износом.

3.Конечно же внешний вид: автомобиль с барабанными системами не может претендовать на роль спортивного авто.

Рассмотрим конструкцию задних дисковых тормозов переднеприводного ВАЗа. К задней балке автомобиля с каждой стороны крепится ступица, на которой имеется тормозной диск и вращается колесо. Так же к балке посредством планшайбы переходника прикреплён гидравлический тормозной суппорт с колодками. Суппорт может быть со встроенным механическим стояночным тормозом, а так же без него. Имеются варианты гидравлического стояночного тормоза. На автомобилях для автоспорта ручник зачастую отсутствует.
Задние тормозные диски желательно ставить на 1-2 дюйма меньше чем передние во избежании перетормаживания задней оси.

Три основных элемента для тюнинга задней тормозной системы ВАЗ:

Тормозной диск ВАЗ 13-14 дюймов. Используется на переднеприводных моделях ВАЗ
в качестве переднего тормозного диска. Существует три разновидности:
13 дюймов невентилируемый (модель 2108),
13 дюймов вентилируемый (модель 2110) и
14 дюймов вентилируемый (модель 2112).
Средняя цена 300-600 рублей 1шт.

Суппорт так же бывает трёх видов, в зависимости от диска с которым используется.
Продаётся в комплекте с колодками и шлангом.
Средняя цена 800 рублей 1шт.

Планшайба переходник необходима для крепления суппорта к задней балке автомобиля.
Универсально подходит для тормозов 13 и 14 дюймов.
Средняя цена 350 рублей 1 шт.

Установка задних дисковых тормозов на автомобили ВАЗ 2108-2115,
регулировка тормозных усилий на заднюю ось.

Откручиваем барабанную тормозную систему (этот процесс подробно описан в разделе Статьи ). Снимаем ступицу, открутив 4 болта. Откручиваем тормозную трубку от цилиндра.

Прикручиваем ступицу, поставив между ней соответствующую планшайбу (правую, левую), выступы на планшайбе переходнике должны смотреть наружу. Под болт указанный стрелкой гровер не ставится, он будет мешать установке суппорта.

Болты для крепления ступицы нужны на 5мм длиннее чем прежние. То есть М10*30*1,25 вместо М10*25*1,25. Стандартные болты слишком коротки. На каждую сторону их потребуется по шесть штук. То есть по четыре штуки на крепление ступиц и по две штуки на крепление суппортов, всего 12 штук. Если вы не нашли подходящих болтов, то их можно изготовить из более длинных, обрезав их «болгаркой». Только резьба должна быть от шляпки не более чем на 13мм.

Угол балки, показанный на рисунке, сминается молотком, при необходимости немного дорабатывается «болгаркой». Операция простая, так как металл мягкий. Это делается для того, что-бы суппорт не прикасался к балке. Для 14-дюймовых задних дисков и суппортов такая операция не требуется. Но если сзади вы ставите тормоза 14 дюймов, спереди должны быть не менее 15 дюймов.

Ступица имеет выступ 1мм по кругу, обозначеный красным цветом. Этот выступ мешает посадке нашего стандартного вазовского диска. У диска внутреннее отверстие 58мм, у ступицы в принципе тоже такой диаметр, но в месте этого выступа диаметр 60мм. Что же делать?

Если у вас случайно нет под рукой токарного станка, не беда. Берём опять чудо-инструмент «болгарку» и аккуратно стачиваем этот выступ со ступицы прямо не снимая с автомобиля. Ступица будет крутится, обеспечивая равномерное снятие металла. Только не увлекайтесь этим процессом, постоянно примеряйте тормозной диск, чтобы он не болтался и прижался плотно к ступице.

Выбираем один из трёх разновидностей вазовских дисков, ( 13 дюймов невентилируемый, 13 дюймов вентилируемый, 14 дюймов вентилируемый). Помните, что диск выбирается на 1-2 дюйма меньше, чем на передних тормозах. Ставим диск на ступицу, фиксируем его направляющими болтами.

Крепим суппорт соответствующий размерам данного диска, соединяем тормозную трубку со шлангом. Прокачиваем тормоза.

И последний, очень важный момент — регулировка тормозных усилий на заднюю ось.

Если смотреть на автомобиль снизу, слева около балки имеется регулятор давления тормозной жидкости на задние тормоза. Для дисковых тормозов нужно меньше давления чем для барабанных. Если оставить регулятор как есть, то задние колёса будут блокироваться раньше передних, потому что зад автомобиля легче, а тормоза стали намного эффективней.
Устройство регулятора очень простое: при нажатии на клапан давление на задний контур увеличивается, при ослаблении уменьшается. На заводе это устройство устанавливают для того, чтобы при загрузке автомобиля на заднюю ось прилагалось больше усилия торможения.
Нам соответственно нужно уменьшить это усилие, тем более если подвеска по спортивному занижена, это усилие ещё больше возросло.

На рисунке показаны:

1. Регулятор

2. Нажимной рычаг

3.Часть балки

Ослабив крепление рычага, прикреплённого к балке, можно сдвигать его вправо и влево, как показано стрелками. Отодвигая рычаг от регулятора, мы уменьшаем давление на заднюю ось, тем самым исключая перетормаживание задних колёс. Дополнительно можно подогнуть гибкую пластину на рычаге.

Ещё одним простым и эффективным способом

борьбы с перетормаживанием задней оси является уменьшение площади задних тормозных колодок. Часть фрикционного материала снимается до металла, как показано на рисунке.

Внимание! Регулировка тормозных усилий на заднюю ось осуществляется индивидуально, для каждого автомобиля. Если сзади стоят диски одинакового размера с передними, и настройки стандартным регулятором не избавляют от перетормаживания задней оси, требуется установка дополнительного регулятора.
Эксплуатация автомобиля у которого задняя ось блокируется раньше передней не допустима, и очень опасна, так как может привести к неконтролируемому заносу!
