Подключение зеркал гранта лифтбек на ваз 2114

Содержание

Подключение зеркал гранта лифтбек на ваз 2114

Особенность Лады Гранты Лифтбек — новая модификация зеркал бокового вида. По умолчанию они включены в штатную комплектацию, в отличие от Лада Гранта Седан, Приора, ВАЗ 2109, 2108, 21099.

В силу различных причин, таких как авария, столкновение, удар, отражатели повреждаются. Процесс замены вовсе не сложный, под силу каждому автолюбителю.

С целью оказания методической помощи малоопытным владельцам Лады Гранты Лифтбек, рекомендуем придерживаться нижеприведенной инструкции.

Подготовительный этап

Необходимые инструменты и материалы:

  • новый зеркальный блок;
  • набор отверток с крестообразной, плоской битой;
  • пластиковые клипсы для фиксации обшивки дверной карты;
  • ветошь, силиконовая смазка.

Последовательность действий при самостоятельной замене зеркала бокового вида

  1. Автомобиль устанавливаем на ровную платформу, обеспечиваем беспрепятственный доступ к передней двери с той стороны, где будет замена.
  2. Отвинчиваем два винта, фиксирующие обшивку дверной карты, по периметру поддеваем пластиковые клипсы.
  3. С тыльной стороны отсоединяем колодку с проводами от блока управления электроприводом, отключаем клеммы динамика, извлекаем карту.
  4. Отверткой с крестообразной битой выкручиваем три винта, снимаем зеркало бокового вида с посадочного места.
  5. Заменяем блок новым, привинчиваем винтами на штатное место. Прокладываем колодку с проводами, подключаем к гнездам. Собираем конструкцию.

Схема подключения зеркал на Гранте Лифтбек

Всего шесть пинов, из которых:

  • №1 – регулировка по горизонтали;
  • №2 – —/— по вертикали;
  • №3 – масса блока управления;
  • №4 – подогрев;
  • №5 – повторитель поворотника;
  • №6 – общий «минус».

Схема подключения по цвету проводки

  • синий – левая сторона;
  • белый – габаритные огни;
  • голубой – правая сторона;
  • бело – черный – «плюс»;
  • черный – «минус»;
  • зеленый – общий на обе стороны зеркал;
  • красный – общий.

Схема подключения зеркал Лада Гранта Лифтбек на блоке управления

  • серо – черный и сине – черный — блок управления со стороны водителя;
  • черный — «минус»;
  • бело-черный — «плюс»;
  • пин №7 — не используется. Подключайте сторонние контакты;
  • белый — габариты;
  • зеленый, оранжевый — блок управления со стороны пассажира.

Желаете подключить зеркала Гранта Лифтбек на ВАЗ, приобретите блок управления от Лады Калины или ВАЗ Нива. Штатный блок не предусмотрен для установки на другие модели ВАЗ.
Распиновка клемм происходит по следующей схеме:

  • голубой – левая и правая сторона;
  • черный – «минус»;
  • желтый – общий на обе стороны;
  • красный – плюс.

Отзывы

Вывод
Процесс самостоятельной замены зеркал бокового вида на Ладе Гранте Лифтбек вовсе не сложный. Конструкция фиксируется на трех винтах, подключение к цепи питания осуществляется двумя колодками с проводами.
Соблюдая рекомендации, приведенные в данной инструкции, замена нового зеркала отнимет не более 10 минут времени.
Негативные отзывы некоторых владельцев необоснованные, вызваны нарушением условий эксплуатации технического средства, несоблюдением сроков обслуживания.

Читать еще:  Блок цилиндров ваз 21213 цена

Вот этот парень уже сделал подобное www.drive2.ru/l/6504904/, часть инфы подсмотрел у него.

Эти выходные, как и прошлые, прошли в поисках финансов на ништяки, поиск и изучение инфы. Тут на драйве уже проделана часть предстоящей мне работы. Зеркала я купил черные под покраску, пульт эсп и кнопка на переднюю правую дверь тоже лежат. Часть коннекторов я купил, часть подобрал. На кнопку подогрева зеркал коннектора нигде нет… про цены у нас я вообще молчу. С другой стороны цену на подобные проекты мало кто скажет- делается все для себя, хочется, время есть и тд. Постоянно мелкие проблемы, которые не всегда можно решить, работа периодически затягивается.

Вся работа состоит из пяти основных частей:
— подготовка эскизов под зеркала (перенос трафаретов со старых зеркал на новые)
— создание проводки
— подгонка зеркала к двери (обрезка, шпатлевка и покраска корпуса и накладки.
— разборкасборка дверей
— прокладка и проверка работоспособности содеянного

Для начала почему-то ни один человек не сканировал трафареты под кнопку стеклоподъемника, эсп на дверь и зеркала. Времени на это надо не мало, а оно стоит очень дорого. Рисунки отсканирую, когда завершу их, мне не жалко, а вырезать уже готовое и подогнать под детали своей машины сможет каждый. Естественно не бывает 2х одинаковых деталей, будь то дверь или зеркало, поэтому 7 раз отмерь.

Точное количество расходников я еще не знаю, статью буду поправлять по мере продвижения работы.

Нам понадобится:
— Зеркала люксовой версии Гранта Лифтбек левое 2191-8201005-20ПО, правое 2191-8201004-20ПО)- 6000р
— блок эсп от калины (11183-3709810) и кнопка (11183-3709613)-750 и 130р соответственно. Есть в природе блок от Датсун, там переделок меньше, но его у нас нет.
— два коннектора для стеклоподъемников (один на центральный замок, второй на кнопки СП)

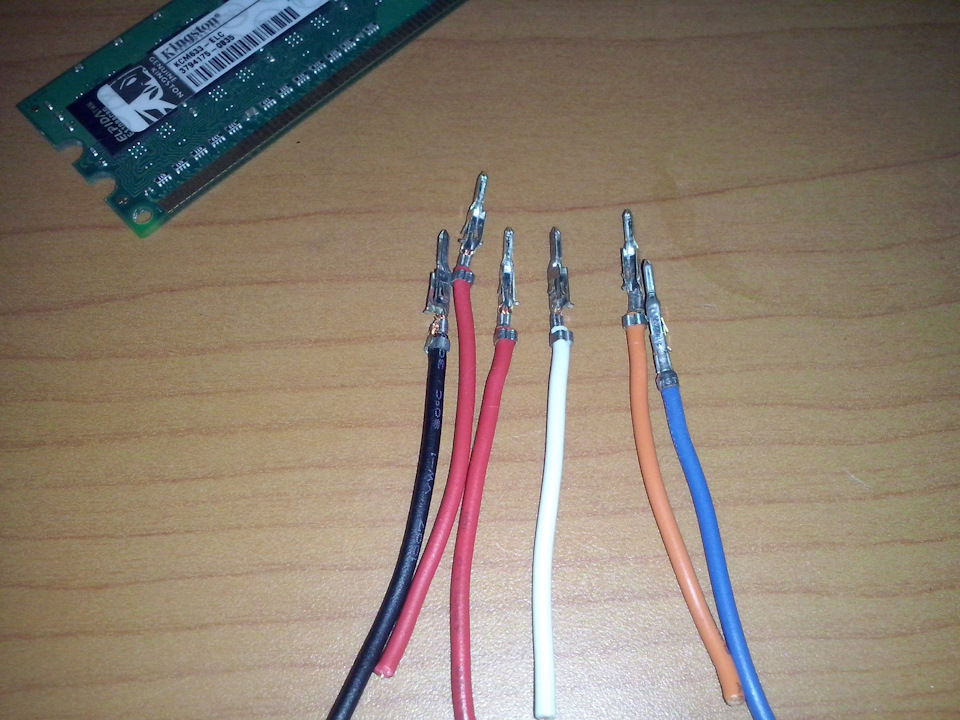

— один коннектор для блока управления зеркалами, подойдет от компьютера с передней панели, или от юсб.
— реле на 4 контакта, для надежного питания подогрева зеркал
— колодка для реле
— провода около 30 метров, сечение 1 квмм, лучше 2 квадрата на кнопки от эсп до колодок стекоподъемников, для подключения подогрева зеркал хватит 1 кв мм, и даже 0.75 квмм. Как прикину, напишу точнее.
— кнопка подогрева заднего стекла

— коннектор для кнопки подогрева
— большое количество клемм для соединения с кнопками
-термоусадка, для надежной изоляции пайки и зажигалка.
— пилка по металлу для резки пластика
— грунт и краска для накладки
— шпатлевка для завершения формы зеркала.

Для работы вам необходимо иметь:

  1. Комплект подогрева зеркал. В моем случае это нагревательные элементы производства Salina;
  2. Медный провод 0.75-1 мм длинной 8-10 м;
  3. Небольшая клемма «мама» (2 шт.);
  4. Клемма-кольцо «масса под винт» (2 шт.);
  5. Клемма зажимная (1 шт.);
  6. Держатель предохранителя (1 шт.);
  7. Паяльник, пробник, несколько отверток, надфиль;
  8. Термоусадка, изолента.

Примечание: Вышеперечисленные комплектующие могут отличаться в зависимости от схемы подключения, которую вы выберете. В моем случае подключение будет осуществляться путем подключения подогрева зеркал к обогреву заднего стекла. Ниже я приведу три альтернативных способа подключения, которые также можно использовать.

Чтобы увеличить изображение нажмите на него!

Установка подогрева зеркал на Лада Гранта своим руками — пошаговая инструкция

1. Первым делом необходимо демонтировать зеркало заднего вида. Для этого отгибаем зеркало и откручиваем защелки, расположенные по кругу.

Читать еще:  Датчик вентилятора ваз 2107 инжектор где находится

2. Дальше демонтируем накладки зеркал. Защелки хорошо видны со стороны снятого зеркала.

3. После этого приступаем к снятию дверной карты. Здесь все просто, думаю, разберетесь. Кому все же необходима инструкция, читаем вот эту статью, в которой все подробно расписано.

4. В отверстие, в котором проложена проводка, просовываем провода питания нагревательного элемента.

5. Далее, необходимо разобрать соединительную колодку, скажу сразу — занятие не из легких. Протянуть проводку через колодку, а также резиновую гофру в салон — довольно сложно. Правда, если знать определенные секреты, можно существенно облегчить себе жизнь. Для этого потребуется круглый тонкий надфиль, которым очень удобно рассверлить отверстие колодки, в которое потом отлично пролезет «-» провод питания подогрева зеркал. То же самое проделываем с «+» проводом.

6. Далее протягиваем провод через резиновую гофру.

7. Минусовые провода подключаем к массовому винту возле блока предохранителей. Плюсовые провода подключил к держателю предохранителя, все посадил на термоусадку.

8. В пучке проводов находим два серых провода (первый идет к бензонасосу, второй питает обогрев заднего стекла, он то нам и нужен).

9. Соединяем держатель предохранителя, используя неразрывный зажим и необходимый нам провод. Устанавливаем в держатель предохранитель номиналом 15 А.

10. Производим подключение элементов к «мамам» на зеркалах, после чего подсоединяем зеркальные элементы с подогревом и устанавливаем накладку.

11. Сборка производится в обратной последовательности и только после проверки работоспособности подогрева зеркал.

ЗЕРКАЛА ОТ ГРАНТЫ ЛИФТБЕК НА ВАЗ 2114. Установка и подключение.

Для просмотра онлайн кликните на видео ⤵

Зеркала от Гранты Лифтбек на ВАЗ 2114. Установка, подключение. Подробнее

SE гранта зеркала на ваз 2108-2115 подробная инструкция все нюансы ,вид просто ебейший , 2114 тюнинг Подробнее

SE зеркала от гранты на ваз 2114 подключение. Будни тазовода #51 Подробнее

ЧУМОВЫЕ ЗЕРКАЛА ОТ ГРАНТЫ ЛИФТБЕК НА 2114, ПОДРОБНАЯ УСТАНОВКА, ТЮНИНГ 2114, внешка на четырку Подробнее

Установка и подключение зеркал от Гранты на ВАЗ 2114 Подробнее

Зеркала от гранты на ваз 2113, 2114, 2115 подробная установка часть 1 Подробнее

Подключение зеркал от гранты лифтбэк на ваз 2108, 2109, 21099, 2113, 2114, 2115 Подробнее

#1 Подключение SE зеркал от гранты на ваз 2114 и все симейство 1часть Vlog Подробнее

ГРАНТА Зеркала 🔥🔥🔥 НА ЧЕТЫРКУ. Ваз 2114 Подробнее

#Полное Подключение,#Гранта лифтбек,# Блок управление зеркалами,часть2 Подробнее

Подключение зеркал на ваз 2114 от гранты Подробнее

Как убрать все рыжики за 1 день. Будни тазовода #30.Вид тринашки. Подробнее

ГАЗОВЫЕ УПОРЫ КАПОТА 2108-2115. Подробнее

Бюджетно обновляем салон! И обязательная доработка на самары 2108 2115 Подробнее

16 Крутых вещей для ЛАДЫ. Куча ништяков на тринашку Подробнее

Термостат от гранты на ВАЗ 2108, 2109, 2113, 2114, 2115 и т.д. Подробнее

Меняем цвет подсветки приборной панели ваз 2114 как правильно сделать всё самому и куда припаять Подробнее

ВАЗ 2114 убрал ВСЁ лишнее. ВЫБРОСИЛ весь колхоз с машины. Подробнее

Установка Люкс зеркала Гранта на 2113,14,15 Подробнее

Порядок самостоятельного подключения зеркал на Ладу Гранту Лифтбек

Особенность Лады Гранты Лифтбек — новая модификация зеркал бокового вида. По умолчанию они включены в штатную комплектацию, в отличие от Лада Гранта Седан, Приора, ВАЗ 2109, 2108, 21099.

В силу различных причин, таких как авария, столкновение, удар, отражатели повреждаются. Процесс замены вовсе не сложный, под силу каждому автолюбителю.

С целью оказания методической помощи малоопытным владельцам Лады Гранты Лифтбек, рекомендуем придерживаться нижеприведенной инструкции.

Подготовительный этап

Необходимые инструменты и материалы:

  • новый зеркальный блок;
  • набор отверток с крестообразной, плоской битой;
  • пластиковые клипсы для фиксации обшивки дверной карты;
  • ветошь, силиконовая смазка.
Читать еще:  Стучит коробка ваз 2107

Последовательность действий при самостоятельной замене зеркала бокового вида

  1. Автомобиль устанавливаем на ровную платформу, обеспечиваем беспрепятственный доступ к передней двери с той стороны, где будет замена.
  2. Отвинчиваем два винта, фиксирующие обшивку дверной карты, по периметру поддеваем пластиковые клипсы.
  3. С тыльной стороны отсоединяем колодку с проводами от блока управления электроприводом, отключаем клеммы динамика, извлекаем карту.
  4. Отверткой с крестообразной битой выкручиваем три винта, снимаем зеркало бокового вида с посадочного места.
  5. Заменяем блок новым, привинчиваем винтами на штатное место. Прокладываем колодку с проводами, подключаем к гнездам. Собираем конструкцию.

Схема подключения зеркал на Гранте Лифтбек

Всего шесть пинов, из которых:

  • №1 – регулировка по горизонтали;
  • №2 – —/— по вертикали;
  • №3 – масса блока управления;
  • №4 – подогрев;
  • №5 – повторитель поворотника;
  • №6 – общий «минус».

Схема подключения по цвету проводки

  • синий – левая сторона;
  • белый – габаритные огни;
  • голубой – правая сторона;
  • бело – черный – «плюс»;
  • черный – «минус»;
  • зеленый – общий на обе стороны зеркал;
  • красный – общий.

Схема подключения зеркал Лада Гранта Лифтбек на блоке управления

  • серо – черный и сине – черный — блок управления со стороны водителя;
  • черный — «минус»;
  • бело-черный — «плюс»;
  • пин №7 — не используется. Подключайте сторонние контакты;
  • белый — габариты;
  • зеленый, оранжевый — блок управления со стороны пассажира.

Желаете подключить зеркала Гранта Лифтбек на ВАЗ, приобретите блок управления от Лады Калины или ВАЗ Нива. Штатный блок не предусмотрен для установки на другие модели ВАЗ.
Распиновка клемм происходит по следующей схеме:

  • голубой – левая и правая сторона;
  • черный – «минус»;
  • желтый – общий на обе стороны;
  • красный – плюс.

Установка боковых зеркал нового образца SE на Lada Granta и Lada Kalina

Боковые зеркала нового образца SE (с обогревом, электроприводом и повторителями поворотов) АвтоВАЗ сначала начал ставить на лифтбек Lada Granta. Затем ими стали комплектовать Luxe комплектации седана. Далее рассказывается о том, как своими руками установить и подключить штатные зеркала от лифтбека на более простые версии седана Lada Granta, а также на универсал и хэтчбек Lada Kalina.

Потребуется

Установка

Снять обшивки дверей и демонтировать старые наружные зеркала (вывернув винты крепления). Зеркала нового образца SE устанавливаются на место старых без доработок.

Для установки джойстика в обшивке двери делаем отверстие при помощи напильника или канцелярского ножа. Шаблон:

Чтобы протянуть провода из салона в двери (см. подключение ниже) потребуется рассверлить дрелью отверстие в дверной розетке (либо найти подходящий коннектор мама-папа).

Подключение

Подключение центрального замка. Используем схему из двух реле, чтобы не лезть под панель к блоку ЦЗ:

Подключение подогрева зеркал (к жгуту проводов под порогом водителя)

Подключение поворотников зеркал:

  • Вариант 1: Тянуть провод от указателя поворотов на крыле.
  • Вариант 2: К жгуту проводов под порогом водителя (синий — левый поворотник; сине-белый — правый).

Провода от электростеклоподъемников переносим от штатных кнопок в новый блок с джойстиком.

Для Lada Kalina и Granta с боковыми зеркалами с подогревом и электроприводом (без указателей поворотов):

  • В новом зеркале фишка с шестью проводами, а в старой только пять. Тянем шестой контакт, который используется для работы поворотников.

Процесс установки наружных зеркал от лифтбека на седан Lada Granta также показан на видео:

А вы рассматриваете замену старых зеркал на новые с повторителями поворотов?
