Перерыл несколько книжек, в интернете нигде не могу найти, может кто подскажет как лампочку в бардачке сменить в высокой панели ВАЗ 21099?

ну я так предпологаю как габаритки!!))) повернуть и вытащить. а ты хочешь диодную поставить.

  • Спасибо
  • Не нравится

Сергей 04 Мар 2009

Перерыл несколько книжек, в интернете нигде не могу найти, может кто подскажет как лампочку в бардачке сменить в высокой панели ВАЗ 21099?

Отверткой поддень и меняй.

  • Спасибо
  • Не нравится

Racer072 04 Мар 2009

  • Спасибо
  • Не нравится

GreeZzz 04 Мар 2009

Прикрепленные изображения

  • Спасибо
  • Не нравится

TheSwan 05 Мар 2009

  • Спасибо
  • Не нравится

Georgiy 05 Мар 2009

  • Спасибо
  • Не нравится

GreeZzz 05 Мар 2009

Во мужики лоханулся я вчера фото выложил а описание Нет ИСПРАВЛЯЮСЬ.

Рис. 3.13. Типы и расположение ламп на автомобилях ваз 2108, ваз 2109, ваз 21099
1 — лампа дальнего и ближнего света в блок фаре (АКГ12-60+55-1); 2 — лампа габаритного света в блок фаре (А12-4-1); 3 — лампа переднего указателя поворота в блок фаре (А12-21-3); 4 — боковой указатель поворота (А12-5-2); 5 — лампа стоп-сигнала в заднем фонаре (А12-21-3); 6 — лампа указателя поворота в заднем фонаре (А12-21-3); 7 — лампа противотуманного света в заднем фонаре (А12-21-3); 8 — лампа габаритного света в заднем фонаре (А12-10); 9 — лампа света заднего хода в заднем фонаре (А12-21 -3); 10 — фонари освещения номерного знака (АС12-5-1); 11 — плафон освещения салона (АС12-5-1); 12 — лампа освещения вещевого ящика (А12-4-1); 13 — лампы освещения комбинации приборов (А12-1.2); 14- контрольные лампы комбинации приборов (А12-1.2); 15-лампы подсветки символов (А12-1.2); 16 — лампа освещения прикуривателя (АМН12-3-1); 17 — переносная лампа (А12-5-2); 18 — подкапотная лампа (А12-5)

Вот думаю будет полезно кому.

Прикрепленные изображения

  • Спасибо
  • Не нравится

TheSwan 05 Мар 2009

Во мужики лоханулся я вчера фото выложил а описание Нет ИСПРАВЛЯЮСЬ.

Рис. 3.13. Типы и расположение ламп на автомобилях ваз 2108, ваз 2109, ваз 21099
1 — лампа дальнего и ближнего света в блок фаре (АКГ12-60+55-1); 2 — лампа габаритного света в блок фаре (А12-4-1); 3 — лампа переднего указателя поворота в блок фаре (А12-21-3); 4 — боковой указатель поворота (А12-5-2); 5 — лампа стоп-сигнала в заднем фонаре (А12-21-3); 6 — лампа указателя поворота в заднем фонаре (А12-21-3); 7 — лампа противотуманного света в заднем фонаре (А12-21-3); 8 — лампа габаритного света в заднем фонаре (А12-10); 9 — лампа света заднего хода в заднем фонаре (А12-21 -3); 10 — фонари освещения номерного знака (АС12-5-1); 11 — плафон освещения салона (АС12-5-1); 12 — лампа освещения вещевого ящика (А12-4-1); 13 — лампы освещения комбинации приборов (А12-1.2); 14- контрольные лампы комбинации приборов (А12-1.2); 15-лампы подсветки символов (А12-1.2); 16 — лампа освещения прикуривателя (АМН12-3-1); 17 — переносная лампа (А12-5-2); 18 — подкапотная лампа (А12-5)

Световой стайлинг своими руками Ваз 2109

Купил 6 противотуманных фонарей красного цвета от ВАЗ-2106 мощностью по 24W каждый (2 вперёд, 2 под днищем, 2 назад). Внимательно изучив места крепления защиты картера двигателя, отделил от 2 фонарей кронштейны и изогнул их так, чтобы фонари без проблем размещались между защитой, днищем и деталями подвески. Герметиком измазал всё, что смог увидеть подозрительного, не забыв про место, откуда торчит разъём фонаря. Задние фонари повесил на лямки крепления бензобака. Ещё два фонарика неплохо помещаются между передним бампером и подкрылками. Прикрепил их непосредственно к подкрылкам, предварительно смазав ‘Мовилем’ резьбу крепёжных болтов. Да, кстати, у меня подкрылки пластмассовые (а у вас? :-)), а потому ‘массу’ к фонарям надо вести отдельным проводом.
Параллельно соединённые, фонари коммутируются из салона с помощью отдельного выключателя через предохранитель 16А.
Результат теперь бросается в глаза издалека и заставляет многих желающих выяснить, а откуда там свет вообще приседать на корточки. 🙂 С ДПС-никами проблем пока не возникало.

Подсветка пола
09.2002 Тот, кто хотя бы раз что-то ронял на пол во время движения в тёмное время суток, наверняка оценит такую опцию, как подсветка пола. Реализация довольно проста: на небольших печатных платах размещены яркие зелёные светодиоды с токоограничивающим резистором 1 кОм. На месте водителя такая плата прикручена к заглушке для компьютерного слота, которая, в свою очередь, прикручена к передней панели под кожухом руля (левый рисунок, светодиод отмечен стрелкой). Со стороны пассажира плата приклеена на герметик под перчаточный отсек (правый рисунок). Необходимо выбрать места так, чтобы самих светодиодов не было видно. Параллельно соединяем выводы плат, соблюдая полярность, и подключаем либо к отдельной кнопке, либо к выключателю «габаритов».

Подсветка карманов дверей
08.2003 После поездки на Чёрное море я пришёл к выводу, что карманы в передних дверях тоже неплохо бы подсветить, т.к. при движении ночью искать в нём перочинный нож или ложку, чтобы размешать кофе в чашке, затруднительно, не включая салонного света. Зелёные светодиоды установил в нижней части подлокотников дверей, подсоединив их через резисторы к выключателю подсветки пола.

Подсветка передней панели
Светодиод, расположенный на обратной стороне салонного зеркала, создаёт мягкое «лунное» освещение передней панели, которое заметно лишь в полной темноте (движение по загородной трассе ночью, например). Установить его решил ещё и потому, что провод питания был уже протянут по границе потолка и уплотнителя стекла (он у меня подсоединён к радар-детектору, установленному на правом солнцезащитном козырьке). Светодиод — ярко-синий, резистор 51 кОм. Подсоединён через разъём, чтобы не осложнять снятие салонного зеркала.

Подсветка ручек открывания дверей

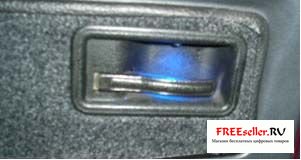

На всех четырёх дверях реализовал такую приятную мелочь, как подсветка ручек открывания дверей.

С наступлением холодов привычка задних пассажиров чуть приспустить стекло, хватаясь по ошибке за ручку привода стекла, стала надоедать. Всё как обычно: светодиод, резистор, провода с разъёмом, чтобы не возникало сложностей с последующим демонтажем обшивки дверей. Здесь также нужно обеспечить потайное положение светодиода, закрепив его в предварительно наклеенном кусочке пластмассы. Резистор можно поставить 10 кОм, чтобы яркий свет не отвлекал внимание.

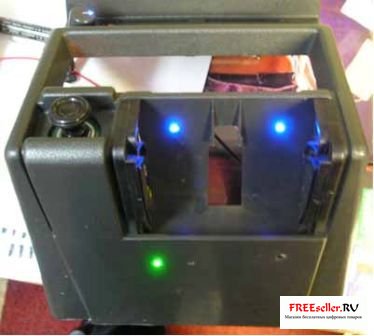

Подсветка пепельницы в НП
Подсветка под консольного пространства
Подсветка пепельницы и под консольного пространства выполнена также при помощи светодиодов. Их расположение — на рисунке.

Фиксация светодиодов в отверстиях — при помощи термоклея, нагретого паяльником. Все положительные выводы светодиодов (через резистор 2 кОм) подсоединяем к подсветке прикуривателя, корпусные провода — к корпусу прикуривателя. Результат — на фото.

Подсветка ручки включения вентилятора

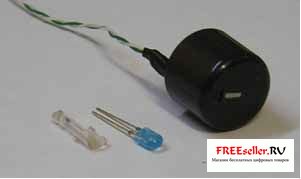

Наконец-то собрался с духом и решил «подсветить» ручку регулировки скорости вентилятора отопителя. Рассмотрев её изнутри, сделал следующее: вытащив прозрачный световод, отпилил его так, чтобы маленький светодиод без проблем поместился по высоте в ручке. Далее потребуется пара проводов, резистор 27 кОм, если используется яркий светодиод, термоусадочная трубка для изоляции выводов. На фото показан оставшийся кусочек отпиленного световода, используемый светодиод и ручка «в сборе». Провода подсоединены к подсветке прикуривателя и проложены по углам консоли, закрепленные кусочками герлена. Чтобы светодиод не вываливался из ручки, я намотал на него в один слой медный провод подходящего диаметра.

Подсветка бардачка в НП
05.2004 Вообще-то эту работу целесообразно проводить, когда передняя панель полностью снята. Но так как я всё уже когда-то проклеил, к печке претензий не имел, то решился на «поверхностный монтаж» светодиодов подсветки бардачка.
Для начала вырезал из старой платы кусочки размером 7х15 мм, припаял зелёные светодиоды и резисторы 5 кОм. Вид такой «заготовки» — на рисунке.

Сняв консоль, провода к светодиодам решил протащить через отверстие в левом верхнем углу бардачка, попутно заметив, что штатная 083-я подсветка бардачка с лампой накаливания встанет, по-видимому, сюда без проблем.

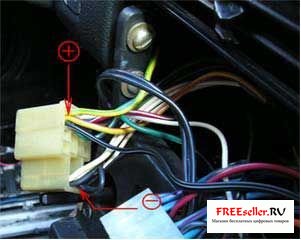

. и подсоединяем провода к колодке выключателя наружного освещения.

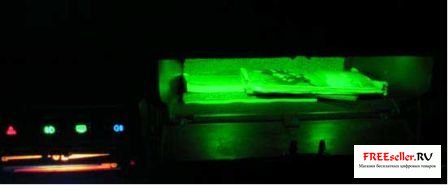

На фото видны 2 винта, которыми стягивал треснувшую когда-то панель. Кстати, держат крепко до сих пор. После проверки работоспособности и обратной сборки внутренности бардачка выглядят теперь так:

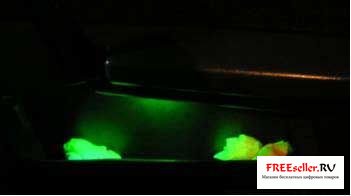

Общий вид «ночного» салона теперь такой

Подсветка бардачка своими руками

На Автопособие.ру тема подсветки поднимается не первый раз. Постояльцы сайта помнят подсветку ручки переключения передач, ангельские глазки, подсветку ручек дверей или замка зажигания. На этот разу предлагаю вашему вниманию способ реализации подсветки бардачка. Как всегда делать это будем своими руками, используя подручные материалы и инструменты. Вперед.

Мне постоянно не хватало света, особенно в бардачке. К примеру, когда нужно было что-то найти в темное время суток, достать ручку или документы. Приходилось выкручиваться, использовать в качестве фонарика телефон или зажигалку (второе крайне не рекомендую). Когда выкручиваться надоело, решил найти способ выхода из ситуации. В интернете наткнулся на интересное решение, которое с радостью воплотил у себя, что из этого вышло читайте далее.

Чтобы сделать подсветку бардачка вам потребуется:

  1. Плафон. Я себе купил «восьмерочный» тот, что для номеров;
  2. Примерно 1 метр акустического провода;
  3. Концевик;
  4. Термоусадочная трубка или изолента;
  5. «Супер клей» или аналог для того чтобы закрепить плафон.

Итак приступим к установке!

1. Первое, что нужно — определиться с местом расположения плафона, затем проделать под него отверстие. Можно дрелью, можно паяльником (сделать несколько отверстий затем прорезать).

2. В образовавшееся отверстие установите плафон, если все совпадает и подходит, посадите его на клей или герметик.

3. Осталось подключить. Плюсовой провод подключил к «аварийке», отломал ножку от предохранителя, затем подключил к ней провод от плафона. Все это хозяйство спрятал в термоусадке и запихнул в отверстие штекера. Вышло надежно, красиво и аккуратно.

4. Минусовой провод был позаимствован от петли, которая является фиксатором защелки бардачка. Провод от плафона нужно подсоединить к корпусу концевика, другой провод «хвоста» концевика подключает к петле фиксатора бардачка.

5. Теперь когда подсветка подключена осталось отрегулировать концевик, чтобы он срабатывал на открытие/закрытие. Запитан сей нехитрый механизм напрямую, что довольно удобно, лично для меня, поскольку чтобы что-то найти не нужно будет вставлять ключ в замок.

Подсветка бардачка вышла просто великолепной, все светит как надо. Тем, кто еще сомневается, рекомендую прекратить сомневаться и уделить час времени для того чтобы сделать у себя в авто подсветку бардачка.

Подсветка бардачка ваз 2109

Штатная подсветка «бардачка» это сущий ужас по типу «что-то там тускнеет, нашарь что сможешь». Мной было испробовано 2 варианта модернизированной подсветки.
Первый — на место штатной лампочки была изготовлена LED-лампочка на основе мощного светодиода. Светодиод был специально повернут в сторону «бардачка», т.к. иначе от него не было бы толку: светодиоды излучают направленный свет. И тем не менее, освещение было недостаточным, хоть и удалось избавиться от средневекового желтого света.

Второй вариант — LED-полоска. Можно использовать неизолированную полоску. К полоске припаиваются провода с разъемом в виде цоколя стандартной лампочки. Цоколь вставляется на место старой лампы подсветки, а полоска приклеивается с обратной стороны в верхней части бардачка — там для нее как специально место приготовлено. Свет в этом варианте получается отличный!

Всегда не устраивала подсветка бардачка, свет тусклый, распределяется не равномерно. Но вот однажды друг купил себе светодиодную ленту, вымерил для себя, небольшой кусок длинной примерно 35 см остался лишним, отдал мне его и решил его поставить я в бардачок.

1. Напаял на ленту проводки
2. «Голые» места припоя проводов к контактам ленты сматывать изолентой не удобно, поэтому замазал силиконовым герметиком
3. Вытащил лампочку из бардачка с той фигней, в чем она установлена
4. Оголил плюс идущий к лампочке
5. Примотал плюс от ленты к проводу плюс идущего к лампочке
6. Минус напаял на корпус «фигни», где установлена лампочка
7. Так как если через окно лампочки в бардачке пустить провода ленты, они будут видны, то паяльником я сделал дырку чуть повыше окошка лампочки и пустил через нее провода.

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений 11

1 Тема от dunai_fox 2008-12-13 20:21:40

  • dunai_fox
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2008-11-28
  • Сообщений: 168
  • Репутация : [ 0 | 0 ]

Тема: лампа подсветки бардачка

не горит панель высокая в чем может быть дело (ток не подходит проверял тестером)

а точнее куда ткнуться для проверки

2 Ответ от XPum827 2008-12-13 20:28:34

  • XPum827
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2008-11-08
  • Сообщений: 934
  • Репутация : [ 1 | 0 ]

Re: лампа подсветки бардачка

не горит панель высокая в чем может быть дело (ток не подходит проверял тестером)

а точнее куда ткнуться для проверки

Проверял с включённым зажиганием и подсветкой.

Если нет, то эт скорей всего вина контакта кнопочки.

Если да, то возможно отсоединена фишка в внутри панели, иди по проводке от подсветки.

3 Ответ от dunai_fox 2008-12-13 21:24:53

  • dunai_fox
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2008-11-28
  • Сообщений: 168
  • Репутация : [ 0 | 0 ]

Re: лампа подсветки бардачка

не горит панель высокая в чем может быть дело (ток не подходит проверял тестером)

а точнее куда ткнуться для проверки

Проверял с включённым зажиганием и подсветкой.

Если нет, то эт скорей всего вина контакта кнопочки.

Если да, то возможно отсоединена фишка в внутри панели, иди по проводке от подсветки.

да с подстветкой и зажиганием я так в принципе и думал что это что то с проводкой но вот в чем вопрос как это сделать не снимая всю торпеду.

я просто в электрике не особо силен но откуда подаеться напряжение в смысле с тойже цепи что и на подсветку салона или нет?? т.к. на ЧЯ сгорела цепь аварийки
