Повторитель поворотника ваз 2109

Не работают указатели поворота (поворотники) на автомобиле ВАЗ 2108, 2109, 21099


Не работать могут как один указатель поворота («поворотник»), так и два, или сразу все и т. д., в разных сочетаниях.

Причины неисправности указателей поворота

1. Не работает один указатель поворота (передний, либо задний).

Перегорела лампочка

При перегорании лампочки в одном или нескольких указателях поворота на автомобилях ВАЗ 2108, 2109, 21099 оставшиеся начинают мигать с удвоенной частотой. Визуально устанавливаем где перегорела лампочка, по очереди включая указатели поворота. Лампочку заменяем исправной.

Окислился патрон лампочки

Несколько раз поворачиваем лампочку в патроне для восстановления контакта.

Окислились или ослабли соединения проводов

Проверяем патроны и колодки передних поворотников (в передних блок-фарах и на крыльях) и соединительные колодки задних фонарей автомобиля.

«виновники» отказа «поворотника» на крыле автомобиля ВАЗ 2108 (2109, 21099)

Пропала «масса»

Все фонари и лампы автомобилей ВАЗ 2108, 2109, 21099 имеют минусовой провод , поэтому следует проверить его контакт с «массой».

Перегорела дорожка в платах задних фонарей

В таком случае необходимо снять и «прозвонить» дорожки плат задних фонарей идущие к лампам «поворотников». Подробнее: «Проверка платы заднего фонаря автомобилей ВАЗ 2108, 2109, 21099».

указатель поворота в передней блок-фаре автомобилей ВАЗ 2108, 2109, 21099

2. Не работают два задних повторителя, либо два передних.

Четыре первых причины,

перегорели лампочки, окислились их патроны, окислились контакты в соединительных колодках указателей поворота (на блок фарах и «поворотниках» на крыльях), пропала «масса».

Обрыв в проводах, идущих от монтажного блока к задним фонарям

Проверьте цепь на наличие «обрыва». Либо соскочила колодка этого жгута проводов в монтажном блоке, под панелью со стороны водителя — Ш9 (Х9 в блоке 2114), крайняя поперек монтажного блока.

Обрыв в проводах к передним указателям поворота

Соскочила колодка (Ш6 (Х6) – крайняя правая внизу монтажного блока под капотом).

3. Не работают все повторители поворотов, либо работают попарно – правая или левая сторона автомобиля.

Предидущие причины,

Перегорел предохранитель

В монтажном блоке старого образца 17.3722 это предохранитель под № 5, в новых блоках 2114 – F16. Причина перегорания предохранителя может быть разная, но скорее всего – короткое замыкание в проводке. Поэтому при обнаружении перегоревшего предохранителя стоит обратить внимание на поиск причины перегорания.

Вышло из строя реле-прерыватель указателей поворотов поворота в монтажном блоке

Необходимо заменить реле заведомо исправным. Перед заменой стоит проверить приходит ли вообще электрический ток на входной вывод реле-прерывателя. Выдергиваем реле из монтажного блока и при помощи контрольной лампы, либо тестера проверяем наличие тока в отверстии под 49-й вывод.

Неисправен подрулевой переключатель указателей поворота или снялась его соединительная колодка

Обрыв в соединительных проводах или неплотная посадка в монтажном блоке соединительных колодок Ш 3 (Х 3), Ш 1 (Х 1)

Читать еще:  Неисправность краба ваз 2114

Примечания и дополнения

— Более тщательный поиск причин неисправности – не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099, возможен с использованием схемы электрических соединений указателей поворота. На нашем сайте это статья «Схема соединений указателей поворота на автомобилях ВАЗ 2108, 2109, 21099».

— В ряде случаев одновременно все указатели поворота могут гореть постоянным светом не моргая. В таком случае необходимо заменить реле-прерыватель указателей поворота в монтажном блоке.

Еще пять статей по электрооборудованию автомобилей ВАЗ

Электрооборудование 2108 поворотники

Схема электрооборудования автомобилей ВАЗ–2108, ВАЗ-21083, ВАЗ–2109, ВАЗ-21093 и ВАЗ-21099 исполнения «стандарт» (с панелью приборов -2108, с монтажным блоком типа 17.3722, годы выпуска 1988–1999 гг.)

Указатели поворотов

1 – блок-фара;
2 – моторедуктор очистителя фары*;
3 – выключатель подкапотной лампы;
4 – звуковой сигнал;
5 – электродвигатель вентилятора системы охлаждения двигателя;
6 – датчик включения электродвигателя вентилятора;
7 – генератор;
8 – электромагнитный клапан включения омыва фар*;
9 – электромагнитный клапан включения омыва заднего стекла* (на ВАЗ-21099 не устанавливается);
10 – электромагнитный клапан включения омыва ветрового стекла;
11 – электродвигатель омывателя стекол;
12 – датчик контрольной лампы давления масла;
13 – электромагнитный клапан карбюратора;
14 – концевой выключатель карбюратора;
15 – свечи зажигания;
16 – штепсельная розетка для переносной лампы;
17 – подкапотная лампа;
18 – датчик-распределитель зажигания;
19 – блок управления электромагнитным клапаном карбюратора;
20 – моторедуктор очистителя ветрового стекла;
21 – коммутатор;
22 – катушка зажигания;
23 – стартер;
24 – датчик верхней мертвой точки 1-го цилиндра**;
25 – колодка диагностики**;
26 – реле включения стартера;
27 – датчик указателя температуры охлаждающей жидкости;
28 – выключатель света заднего хода;
29 – аккумуляторная батарея;
30 – датчик уровня тормозной жидкости;
31 – монтажный блок;
32 – выключатель контрольной лампы стояночного тормоза;
33 – выключатель стоп-сигнала;
34 – лампа освещения вещевого ящика;
35 – электродвигатель вентилятора отопителя;
36 – дополнительный резистор электродвигателя отопителя;
37 – переключатель вентилятора отопителя;
38 – лампа подсветки рычагов отопителя;
39 – прикуриватель;
40 – выключатель обогрева заднего стекла;
41 – выключатель заднего противотуманного света;
42 – предохранитель цепи противотуманного света;
43 – выключатель аварийной сигнализации;
44 – выключатель наружного освещения;
45 – реле зажигания;
46 – выключатель зажигания;
47 – подрулевой переключатель;
48 – выключатель освещения приборов;
49 – боковой указатель поворота;
50 – выключатель плафона на стойке передней двери;
51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21083 – не устанавливались);
52 – плафон;
53 – колодки для подключения к плафону индивидуального освещения салона;
54 – выключатель контрольной лампы воздушной заслонки карбюратора;
55 – контрольная лампа указателей поворота;
56 – контрольная лампа наружного освещения;
57 – контрольная лампа заднего противотуманного света;
58 – резервная контрольная лампа;
59 – контрольная лампа дальнего света фар;
60 – контрольная лампа обогрева заднего стекла;
61 – спидометр;
62 – комбинация приборов;
63 – лампы освещения комбинации приборов;
64 – указатель температуры охлаждающей жидкости;
65 – вольтметр;
66 – указатель уровня топлива с контрольной лампой резерва;
67 – эконометр;
68 – лампа табло «STOP»;
69 – контрольная лампа заряда аккумуляторной батареи;
70 – контрольная лампа воздушной заслонки карбюратора;
71 – контрольная лампа аварийной сигнализации;
72 – контрольная лампа уровня тормозной жидкости;
73 – контрольная лампа стояночного тормоза;
74 – контрольная лампа давления масла;
75 – задний фонарь;
76 – датчик указателя уровня и резерва топлива;
77 – колодки для подключения к элементу обогрева заднего стекла;
78 – фонари освещения номерного знака;
79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не устанавливались)

Читать еще:  Схема кпп ваз 2110 пятиступенчатая

Порядок условной нумерации штекеров в колодках:

а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный);
б – датчика-распределителя зажигания;
в – коммутатора и блока управления электромагнитным клапаном карбюратора;
г – блок-фар, очистителей фар и заднего стекла;
ж – плафона освещения салона;
е – датчика уровня топлива;
д – задних фонарей (нумерация выводов по порядку сверху вниз)

* Устанавливались на части выпускаемых автомобилей.
** С 1995 г. не устанавливаются.

Повторитель поворотника ваз 2109

Итак, в этой статье мы расскажем начинающим автолюбителям, а именно владельцам восьмерок и девяток как заменить лампочку в плафоне повторителя поворотника на вашем автомобиле. В случае если у вас на машине установлены Локеры или просто подкрылки, предварительно их придется открутить и демонтировать, если же ниего подобного на машине у вас нет, то задача по снятию и замене лампы повторителя поворотника на ВАЗ 2108, 2109, 21099 значительно упрощается.

Для замены нам нужна новая лампа габарита А12-3-1 и прямые руки.

Первым делом вывернув колеса в нужную сторону с помощью небольшого усилия забравшись под крыло вытаскиваем патрон вместе с лампочкой.


Затем из патрона вытаскиваем и меняем саму лампочку.


После этого вставляем патрон обратно в сам повторитель.

Вся процедура по снятию и замене лампы повторителя поворотника на ВАЗ 2108, 2109, 21099, занял у нас не более 10 минут, и это с двух сторон. Включаем аварийку и проверяем работоспособность всех лампочек поворотников. Если что-то не получилось или не работает — приглашаем вас в наш клуб ВАЗ-2108, 2109 и 21099 — задавайте ваши вопросы там, с радостью ответим!

Боковые повторители они же поворотники, на автомобиле ваз 2109 и других моделях расположены на передних крыльях. Их снятие выполняют для последующей замены на новые в случае их повреждения. Для выполнения ремонтных работ подготовьте стандартный набор инструментов. Проделайте следующую последовательность действий:

  • В первую очередь необходимо снять пластиковые подкрылки расположенные в колесной нише. Отвернув по периметру арки крыла и внутренней ниши все саморезы его крепления, аккуратно снимаем ее.
  • Далее поворачиваем рулевое колесо до упора в нужную нам сторону, чтобы максимально освободить нишу для удобства работы.
  • Снимите с повторителя резиновый кожух вместе с патроном и лампочкой.
  • Теперь с помощью плоскогубцев аккуратно сжимаем лепестки крепежных пистонов корпуса и с наружной стороны снимаем повторитель.
  • Аналогично повторите операцию с противоположной стороны.

На этом ремонтные работы по снятию боковых повторителей на автомобиле ваз 2109 завершены. Произведите их замену, после чего установку выполните в обратной последовательности. Перед установкой проверьте состояние резинового чехла патрона с лампочкой и если он поврежден замените его. Так же проверьте сам патрон, возможно он загрязнился или окислились контакты. Исправьте найденные дефекты.

Оплачивайте товары банковской картой, с помощью QIWI, Яндекс.Деньги или WebMoney и экономьте на покупке от 4%, избегая почтовые и банковские комиссии

Этот товар выбрали 6 покупателей

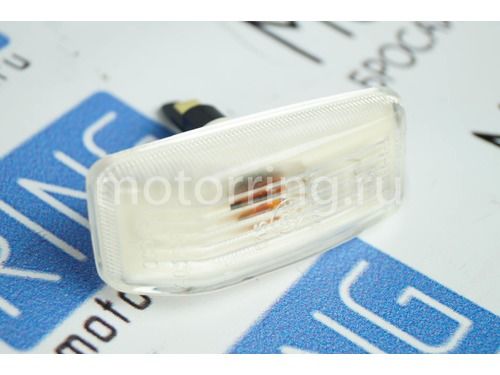

Повторитель указателя поворота боковой белый ОСВАР на ВАЗ 2108, 2109, 21099 оригинальный, предназначен для замены вышедшего из строя штатного.

Вес, кг: 0.05 Размеры, см: 8 х 7 х 4 Объем, м3: 0.00022

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA
Читать еще:  Что такое рыночная стоимость подержанного автомобиля

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

  • Наличными при получении
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

  • Наличными при получении
  • Кредит, рассрочка
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Поворотник И Повторитель

Страницы 1

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений 11

1 Тема от Aleks09 2012-01-04 05:40:35

  • Aleks09
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2012-01-04
  • Сообщений: 4
  • Репутация : [ 0 | 0 ]

Тема: Поворотник И Повторитель

Всем привет друзья) В общем проблема такая ни горит задний правый поворотник и правый повторитель, передний поворотник естественно быстро маргает, лампы целые контакты хорошие, задний фонарь разбираль в плате ничего подозрительного ни увидел, реле целое, предохранители тоже. И еще бывает редко, что все поворотники начинают работать исправно но итог тот же. где копать?(машина ваз2109) Канитель началась после того как на машину установили сигнализацию может быть из за этого?(в электрике я не очень волоку что мог сделал)

2 Ответ от Leha-97 2012-01-04 07:20:12

  • Leha-97
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2008-11-27
  • Сообщений: 622
  • Репутация : [ 6 | 1 ]

Re: Поворотник И Повторитель

Если иногда работает, то скорее всего контакт где-то. Мультиметр есть? Сзади проверь, доходит ли вообще туда ток. По фонарю стукнуть не пробовал?) А с повторителем советую посмотреть соединительную колодку в ногах водителя. Она под ковром ближе к центру.

3 Ответ от Aleks09 2012-01-04 07:45:58

  • Aleks09
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2012-01-04
  • Сообщений: 4
  • Репутация : [ 0 | 0 ]

Re: Поворотник И Повторитель

Мультиметра к сожелению нет, стучать пробовал еще с самого начала)) а вот про соеденительную колодку сейчас гляну. Знаешь повторитель и задний поворотник разом отключаються и разом подключаються вот я хз где контакт то отходит передний поворотник же всегда работает

4 Ответ от сэр ЙареГ 2012-01-04 08:13:49

  • сэр ЙареГ
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2008-11-08
  • Сообщений: 3,047
  • Репутация : [ 0 | 0 ]

Re: Поворотник И Повторитель

А съезить предъявить тем, кто ставил сигналку, не вариант ? Пусть исправляют свои косяки.

5 Ответ от Leha-97 2012-01-04 08:36:46

  • Leha-97
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2008-11-27
  • Сообщений: 622
  • Репутация : [ 6 | 1 ]

Re: Поворотник И Повторитель

Если они одновременно отключаются, то лезь под руль, извлекай из монтажного блока колодку Ш9 и смотри второй контакт (голубой провод). Он скорее всего из колодки вылез. Вроде так

6 Ответ от Aleks09 2012-01-04 09:22:02

  • Aleks09
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2012-01-04
  • Сообщений: 4
  • Репутация : [ 0 | 0 ]

Re: Поворотник И Повторитель

Итак завтра поеду в сервис просто сам хотел разобраться)
