Реле дворников ваз 2108 на ваз 2107

Содержание

Реле паузы стеклоочистителя (дворника) от 2108 на классику

Итак, на фоне предыдущей публикации думаю неудивительно выглядит новая доработка, такая как установка вместо штатного реле дворников реле от ВАЗ 2108. О том как сделать регулировку паузы между взмахами дворников в прерывистом режиме на стандартном реле от 2107 мы уже рассказывали. А при использовании реле от 2108 мы получим еще одну интересную фичу: при нажатии на брызгалку, дворники сделают пару тройку взмахов и протрут ваше стекло 🙂 Итого имеем, что данная схема отличается от стоковой тем что тут прибавляется целых 2 функции:
1 — регулировка паузы стеклоочистителя
2 — при нажатии на брызгалку, дворники делают пару тройку взмахов

Итак, для установки и сборки данной конструкции идем на авторынок и покупаем :
1 — реле паузы от 08 + клемная калодка + маленькая клема ( мама ) для 6ого контакта
2 — пятиконтактное реле + клемная калодка ( можно взять любое другое 5тиконтактное реле,я использовал маленькое за 26 рублей )
3 — четырёх контактное реле + клемная калодка
4 — диод 10 Ампер
5 — переменный резистор 10 Ком
6 — постоянный резистор ( я брал 0,125ватт ) 500 ом
собираем по схеме:

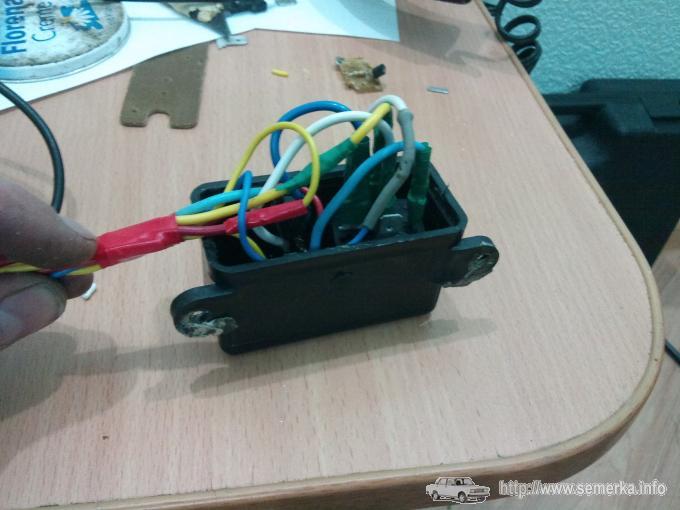

4х контактное реле ставим под капот около бачка омывателя,протягиваем проводок из салона под капот (от 86 контакта реле паузы к 30 контакту 4х контактного реле).

От родного реле нам понадобится клемная колодка (та которая с клеммами папами) и в этой колодке нужно оставить 2 провода серый, котрый идёт напрямую к мотору моторедуктора и красный, на котором появляется +12в после включения первого (прерывистого) положения подрулевого рычага дворников

И небольшое, но очень важное дополнение — нужно обязательно отсоединить сине-белый провод от мотопривода стеклоочистителя , его можно перерезать или проста вытащить из клемной колодки

И теперича все это дело закрепляем на авто. Наслаждаемся результатом 😉

Все вопросы касательно данной статьи Вы можете и должны задавать непосредственно автору на форуме, автор статьи и доработки Дмитрий Брылин >> [email protected] >[email protected] >[email protected]

© 2008 — 2019 Клуб любителей классики ВАЗ-2107, ВАЗ-2105 и ВАЗ-2104 — доработка, тюнинг, ремонт.

Техническая поддержка и сопровождение — «Студия SI» 2019 год

Реле дворников ваз 2108 на ваз 2107

Если стеклоочистители не хотят работать

Принцип действия

На автомобиле ВАЗ 2107 дворники приводит в действие электромотор напряжения 12 В. В цепи включения стеклоочистителя устанавливается реле. Оно отвечает за прерывистый режим работы дворников, которые работают без перерыва или с периодичностью в четыре секунды.

Стеклоочиститель паралельно подключен через контакты доводчика. Они находятся в корпусе редуктора и «отвечают» за возврат щеток в исходное положение и резкую остановку мотора. Переключателем водитель регулирует режим работы стеклоочистителя. Весь механизм работает благодаря моторчику. С неисправными дворниками эксплуатация автомобиля запрещена, поэтому автовладельцы должны следить за их исправностью. А в непогоду езда с неработающими дворниками очень опасна!

Куда какой провод идет, или просто схема

Подключение «дворников» и омывателя

«Плюс» питания подается от замка зажигания через предохранитель №2 на 10 Ампер монтажного блока. Постоянный «плюс» идет по черно-желтым проводам к контактам «4» разъемов мотор-редуктора и подрулевого переключателя. Он не должен пропадать даже при положении переключателя «выключено». Голубым проводом к мотору подводится питание «+» 12 В при положении переключателя «включен непрерывный режим». На бело-голубом проводе в положении «выключено» должен быть «минус», а в положении «включен непрерывный режим» «минус» отключается. Это сделано для торможения мотора при отключении питания доводчиком.

На реле красным проводом подается «+» 12 В от переключателя при включении прерывистого режима. В момент срабатывания контакты «2» и «4» замыкаются, а «1» и «3» размыкаются, мотор начинает работать щетки делают одно или два движения. Затем «+» 12 В отключается, а контакты «1» и «3» замыкаются между собой и на «минус». Мотор останавливается на несколько секунд, а потом цикл повторяется.

Моторчик насоса омывателя подключен к «+» 12 В постоянно черно-желтым проводом через тот же предохранитель №2. «Минус» подается при нажатии на рычажок стеклоочистителя снизу вверх.

Видео о том, как работает стеклоочиститель

Основные узлы дворников:

  • трапеция;
  • мотор-редуктор;
  • реле;
  • щетки.

Если не работают дворники, то причину нужно искать в любом элементе.

Видео- поиск неисправности в электрической части

Неисправности дворников ВАЗ 2107

Замена сгоревшего моторчика

В зимнее время года при минусовой температуре часто дворники прилипают к лобовому стеклу. На моторчик дворников идет большая нагрузка, и он сгорает, если не успевает сработать биметаллический или сгореть плавкий предохранитель.

Расположение предохранителя очистителя и омывателя стекла в монтажном блоке

Читать еще:  Диаметр поршня ваз 21213

В таких случаях необходимо заменить моторчик. Для этого нужно снять все детали в определенном порядке:

  • Открутить гайки крепления;
  • отогнуть рычаг, снять его с посадочного места;
  • ключом на 22 открутить крепления трапеции с двух сторон;
  • снять пластиковые вставки;
  • снять уплотнительную резинку капота;
  • убрать питание от моторчика стеклоочистителя;
  • вынуть его с приводом из отверстия в кузове;
  • защитный чехол отогнуть, открутить гайки крепления;
  • надавить на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, пошевелить в разные стороны, трапеция с моторчиком извлечется.

Видеоинструкция по замене трапеции дворников

После разъединения деталей механизма можно ремонтировать шестерню или ставить новый моторчик. Но электродвигатель нужно осмотреть, даже если он в рабочем состоянии. Он представляет собой обычный электродвигатель постоянного тока вращение которого, через червячный редуктор, подводится к трапеции.

По коллектору пройтись тряпочкой, смоченной в растворителе. При большом износе нужно менять якорь или мотор. Дефекты на шестерне обяжут ее заменить. Сборка происходит в обратной последовательности. Поэтому, прежде, чем устанавливать сменный электродвигатель, нужно очистить трапецию от загрязнения, смазать трущиеся элементы, двигатель и редуктор.

Неполадки трапеции

Трапеция передает вращательные движения от электродвигателя к дворникам и обеспечивает возвратно-поступательное движение дворников во время очистки стекол. Перебои в работе дворников возникают из-за проблем с трапецией, окисленные втулки и коррозия на осях приводят к заеданиям и медленной работе механизма. Снимать трапецию можно плоской отверткой. Чтобы при установке трапеции выставить правильное положение необходимо:

  • установить моторчик в начальное положение;
  • параллельно друг другу расположить кривошип и короткую тягу;
  • после этого к трапеции закрепить моторчик.

Не работает реле дворников

При отказе дворников в работе прерывистого режима можно утверждать, что из строя вышло реле. Сначала нужно проверить подачу питания на колодку реле. Для этого необходимо снять реле, включить дворники в прерывистом режиме работы, проверить напряжение на клеммах. Если ток не поступает, нужно устранить обрыв цепи или заменить выключатель. Конструкция реле такова, что ремонту оно не подлежит. Так что, если при напряжении оно не работает, нужно менять деталь на новую.

Выключатель дворников

Чтобы проверить поступление напряжение на выключатель, нужно снять накладки с рулевого управления или на колодках подключения реле. На проводе черно-желтого цвета напряжение есть всегда. Проверить на красном и сером проводах. Если на одном из них нет напряжения, значит нужно менять выключатель.

Причины перегорания предохранителя.

Если в двух положениях переключателя дворники не работают, то скорее всего перегорел предохранитель, который служит для защиты цепи от коротких замыканий и перегрузок. Когда рычаг управления дворниками установлен в позицию » выключено», и щетки не останавливаются в нижней части стекла или в другом месте, значит, проблема в редукторе. Именно там установлен специальный выключатель, который следит именно за тем, чтобы после выключения щетки оставались в нужном положении.

Из-за большой перегрузки электромоторчика, перегрева проводки, попадания на него воды предохранитель может перегорать. Заменить его просто, но причину перегорания необходимо выяснить и устранить.

Почему не работает омыватель лобового стекла.

Все неисправности омывателя делят на две группы: электрические и механические.

Механические:

  • Отсутствие наличие жидкости. В зимнее время нельзя использовать обычную воду, так как она может замерзнуть. Если вода все же замерзла, нужно прогреть двигатель авто и оставить в теплом помещении.
  • Шланг подачи жидкости может слететь или пережаться.
  • Форсунки тоже могут остановить работу омывателя. Плохое качество воды, омывающей жидкости приводят к тому, что штуцеры забиваются грязью, ржавчиной, и омывающая жидкость не поступает. Форсунки прочищают или приобретают новые.

Электрические:

  • Перегорел предохранитель F2(10A).
  • Электродвигатель не качает, жидкость не поступает, значит окислились клеммы. Нужно зачистить клеммы и контакты, все подсоединить.
  • Неисправный выключатель. Если при присутствии напряжения моторчик не крутит, то причина в нем.
  • Проверить моторчик насоса подключением к АКБ напрямую, если он закрутился, то неисправность в подрулевом выключателе.

Подрулевой переключатель на автомобилях ВАЗ и не только, предназначен для приведения в действие таких электроприборов как:

  • включение и выключение поворотов;
  • если нужно воспользоваться стеклоочистителем или омывателем.

Благодаря переключателю, действия водителя за рулем во многом упрощаются. Без надобности отвлекаться на поиски того или иного переключателя для запуска необходимой функции. Именно поэтому наличие такого механизма является важной составляющей в управлении автомобилем.

Демонтируем переключатель

Чтобы заменить переключатель, нужно:

    Снять накладку рулевого колеса или с обратной стороны руля отвернуть винты крепления кнопки сигнала;

Отворачиваем винты и снимаем кнопку сигнала с руля

Отвернуть гайку крепления рулевого колеса

Снимаем пластиковый кожух

Крепление подрулевого переключателя

Новую деталь устанавливают по такому же принципу в обратном порядке.

Разбираем переключатель поворотов на ваз 2107

И хотя многие производители переключателей поворотов заявляют, что это полностью неразборная конструкция, все же приложив некоторые усилия, разобрать ее можно. Разбор устройств необходим при его ремонте. Проходит в несколько этапов:

  1. При помощи сверла на 3 мм высверливаем 2 верхние заклепки и снимаем верхнюю часть которая крепится на трубку;
  2. После снятия этой части мы видим еще 2 заклепки, которые держат кольцо;
  3. Аккуратно снимаем кольцо с пазов, далее нужно снять дополнительные кольца и рычаги.

Осуществляем ремонт устройства

В ВАЗ-2107 переключатели находятся под рулем автомобиля. При подозрении на неисправность первым делом необходимо выяснить причину, по которой не работает та или иная функция.

Ремонтируем переключатель

Снимаем подрулевой переключатель на семерке. Сняв первое кольцо, затем рычаг фар, стопов и дворников мы добираемся до механизма при помощи которого автоматически отключаются повороты. Вынимаем его и здесь кроется причина всех бед: между язычками находится пружинка, которая обламывается и не разводит язычки в разные стороны. Необходимо провести замену пружины, можно использовать обычную пружинку из шариковой ручки. Далее начинаем сбор всех колец и рычагов в обратной последовательности. После окончания работы проверяем как работают рычаги и механизм отщелкивания поворотов. Для этого соединяем колодки и накладываем клеммы на аккумулятор, если все функции работают, то мы справились с ремонтом.

Читать еще:  Не работает тахометр ваз 21099 карбюратор

Также причина неисправности переключателя поворотов может быть в загрязнении или окислении контактов. Очистить грязные или окислившиеся контакты можно, для этого необходимо немного отогнуть «просевшие» пружинки и остальные доступные детали. Как правило, после проведения таких очистительных манипуляций удается восстановить работоспособность переключателя.

Видео по замене подрулевого переключателя

Реле стеклоочистителя на автомобиле ВАЗ-2107

Водителям “семерки” известна проблема работы стеклоочистителя, которая заключается не в частых поломках, а в том, что цикличность движения дворников заставляет понервничать. Но, об этом немного позже. В целом реле играет очень важную роль, и такая роль появляется только в дождливую погоду. Ведь функционирование дворников невозможно не только без питания, но еще и без регулятора. Именно реле и выполняет данную функцию, которая доставляет большое удобство во время непогоды. Но это не единственная функция этого устройства, впрочем, об этом описано ниже.

Что такое реле стеклоочистителя и его назначение

Начнем с того, что дворники на автомобиле ВАЗ-2107 приводит в действие электромотор постоянного напряжения 12В. Но двигатель самостоятельно не смог бы обеспечить такую маятниковую работу дворников. К тому же такой электромотор имеет большую мощность, а значит, и немалую величину постоянного тока. Чтобы уменьшить ток в цепи включения стеклоочистителя устанавливается реле типа РС-514, которое также выполняет функцию периодичной работы дворников. В автомобиле ВАЗ-2107 имеется два режима движения дворников – без перерыва, и с периодичностью четырех секунд.

Располагается устройство в области водительского места под торпедой слева. Крепится оно напрямую к кузову автомобиля ВАЗ-2107 с помощью двух винтов и находится под обивкой салона. Из реле выходит провод со штекером для подключения. Разъем, где подключается штекер, расположен на приборной панели возле регулятора гидрокорректора фар. Добраться к нему можно только снизу, а найти правильно необходимый штекер можно путем отключения предполагаемого и проверки работы дворников, если при включении рычага в положение 1 стеклоочиститель не приводится в действие, то устройство отключено.

Из чего состоит?

Снаружи реле стеклоочистителя представляет собой небольшую черную коробочку с отходящим проводком длиной до 15см. Если его разобрать, то внутри находится электрическая плата, на которой расположены элементы электроники. Они собираются по определенной схеме, что и обуславливает его работоспособность. Итак, как видно на рисунке, реле состоит из таких основных деталей:

  1. Электромагнитная катушка;
  2. Микроконтроллер типа ХП37;
  3. Конденсатор;
  4. Резистор.

Это основные элементы, как видно на фото, есть еще некоторые резисторы, но важную роль играет именно тот, который расположен возле контроллера под номером 4. К плате подведено четыре провода питания, посредством которых и осуществляется передача сигналов от релюшки.

Принцип работы устройства

Стеклоочиститель работает посредством электромотора, реле, предохранителя, переключателя и питания 12В. На электромагнитную катушку 1, расположенной на печатной плате, подается ток при включении дворников. Катушка включает себя подвижный якорь, обмотку и замыкающие верхние и нижние контакты. Катушка, получив питание, оттягивает якорь от сердцевины, тем самым размыкая верхние контакты, а нижние замыкаются соответственно. На основании катушки имеется кронштейн с биметаллической пластинкой. Эта пластинка обмотана нихромовой тонкой проволокой, по которой протекает ток. Ток соответственно нагревает пластинку и она выгибается, размыкая контакты. Спустя время, пластинка остывает и принимает прежнее положение. Когда контакты размыкаются, то в катушке наводится ЭДС. Чтобы эту электродвижущую силу пресечь, параллельно обмотке включен резистор величиной 62 кОма (расположен возле контроллера на рисунке 1 под номером 4).

Схема работы: подается питание к релюшке, в которой замыкаются контакты посредством срабатывания катушки, электродвигатель получает питание и приводится в действие. За 1-3 секунды биметаллическая пластина нагревается и срабатывает, отключая питание с мотора. Когда щетки дворников вернулись в исходное положение, пластина остыв, снова приводится в действие. Резистор 4, отсекающий самонаводящуюся ЭДС, создает ту самую паузу задержки, по которой осуществляется периодичность работы дворников. Так осуществляется процесс движения стеклоочистителя.

Замена реле стеклоочистителя

Самым простым действием в работе со стеклоочистителем является замена реле. Самое главное – это определить его месторасположение. Замена производится в случае неисправности элементов устройства, самой распространенной проблемой поломки является повреждение катушки.

Выполняется так: отключив сначала питание устройства, приступаем к откручиванию двух шурупов. Если штекер не выходит из розетки, его можно поддеть отверткой. Далее, устанавливаем новое устройство на место и подключаем. Замена занимает не более 10 минут.

Уменьшение паузы и регулировка

Как уже оговаривалось выше, щетки очистителя на ВАЗ-2107 имеют два режима действия, один быстрый – для очищения во время сильного ливня, а второй медленнее, который используется зачастую. Но у водителей возникает недовольство в том, что порой необходимо поточнее подобрать режим действия. Поэтому выбор периодичности является актуальным вопросом и на сегодняшний день. Итак, чтобы осуществить изменение скорости работы дворников, необходимо проследить процессы, протекающие в устройстве. Схема электрическая принципиальная имеет следующий вид, представленный ниже.

Схема показывает, что элемент, отвечающий за создание паузы в работе стеклоочистителя на ВАЗ-2107 является параллельно включенный катушке резистор. Этот резистор отсекает самоиндукцию ЭДС в катушке и тем самым создает эту паузу. Стандартное реле имеет паузу в 4,2 секунды, которое обуславливает резистор номиналом в 62 кОм. Приведенная схема уместна для всех релюшек стеклоочистителя автомобиля ВАЗ-2107. Необходимый резистор именуется как R3, который соединяется с красным проводом, как показывает схема.

Первый способ, как изменяется пауза. Если необходимо увеличить паузу с четырех секунд до 5-6, тогда необходимо подобрать резистор номиналом большим 62 кОм. Если же, наоборот, то используются номиналы в 45 или 30 кОм. Поэтому необходимо выпаять родной резистор и припаять на то место элемент с новой величиной. Можно вместо нового резистора использовать старый, отпаяв одну ножку и припаяв к ней метр медной проволоки, которая создаст сопротивление в 30 кОм совместно со старым резистором. Но этот способ более долгий и нерациональный, так как необходимо будет заизолировать проволоку и вместить ее в короб.

Читать еще:  Шрус внутренний ваз 2108 артикул

Второй способ. Подразумевает установку регулятора сопротивления в широком диапазоне. Для этого потребуется регулятор, 2 проводка и 2 штекера (папа-мама). В печатной плате делаются два отверстия и заводятся два проводка. Припаиваются концы к резистору R3, который показывает схема 1. Ко второму краю проводков припаивается штекер и соединяется непосредственно с регулятором. Далее, собирается все на место, а регулятор выводится на приборную панель. При пуске дворников, вращая регулятор, будет замечаться изменение цикличности работы. Этот вариант более приемлем из-за своего широкого спектра регулирования цикличности действия путем создания паузы.

Имея в своем вооружении знания о регулировании паузы работы дворников можно выбрать для себя подходящий вариант и самостоятельно осуществить на ВАЗ- 2107. Особенно не составит труда для любителей паяльника и канифоли. Ведь каждый в юности имел склонность попаять старую электронику. Удачных воплощений!

Дворники «Классики». Коммунальная реформа

Дворники «Классики». Коммунальная реформа

Замечу: просто взять и поставить реле дворников 2108 на «классику» нельзя — много несоответствий.

Мы поступили так. Узел коммутации на электродвигателе дворников «классики» (фото 1) перепаяли с учетом того, что в исходном положении щеток контакты 3 и 4 (рис. 1) должны быть разомкнуты. Контакт 1 (показан стрелкой) для нашей затеи лишний — его отпаянный провод (зеленый) сразу изолируем. А теперь взгляните на правую часть рис. 1, чтобы понять, как при помощи дополнительного пятиконтактного реле и перепаянного узла можно сымитировать на «классике» работу электродвигателя 2108, размыкателю которого исполнительная группа такого реле полностью соответствует. Контакт 85 нового реле будет (через соединительную колодку — об этом ниже) соединен с контактом 4 на электродвигателе, как видно в окончательной схеме на рис. 5.

Все остальные операции ведем в салоне. Сняв щиток приборов, получим доступ к разъемам подрулевого переключателя. На фото 2 это поз. 6 — шестиконтактный разъем, показанный стрелкой в правой части снимка. Теперь вынем штатное реле дворников — оно под накладкой внизу левой передней стойки. Освободившийся от реле разъем (рис. 2) вместе с пучком проводов стоит поднять повыше для удобства последующей работы. Из этого разъема удаляем провод с контактом 4. Он нам понадобится в другом месте — в дальнейшем будет подключен на контакт 2 мотора дворников (см. А на рис. 5).

Следующий шаг. Провод, идущий от размыкателя электромотора дворников на контакт 3 разъема, оставшегося от штатного реле (см. рис. 2), должен коммутироваться (через подготовленную ответную часть) с контактом 85 нашего дополнительного реле. В результате переподключения (Б на рис. 5) контакт 85 получает связь с контактом 4 электродвигателя. На контакт 86 поступает «плюс» от зажигания.

Для решения поставленной задачи понадобится купить и «восьмое» реле дворников. Оно войдет в подсборку, показанную на рис. 3 и на фото 2. К разъему реле дворников 2108 (поз. 3 на фото 2) практически один к одному подходит шестиконтактный (с клеммами «мама») разъем «жигулевского» подрулевого переключателя (рис. 4) — см. поз. 2 на фото 2. В этой же подсборке участвует колодка разъема, оставшегося от штатного реле дворников (поз. 1), — с четырьмя контактами. Она перекочевала из стойки под панель приборов. Пучок проводов, раньше уходивший к низу стойки, вытянули наверх. Теперь на контакт 4 этого разъема при включении омывателя будет подаваться «плюс», что обеспечит несколько взмахов щеток.

Первым делом доработаем разъем (поз. 6 на фото 2) подрулевого переключателя (на жгуте, идущем из салона под капот). Он такой же, как у «восьмого» реле на рис. 4. Вынув из разъема переключателя провода с контактами 4, 5 и 6 и объединив их, соединим с проводом, извлеченным ранее из четырехконтактного разъема — см. А на рис. 5. Тем самым составим питающую цепь мотора.

Включение омывателя надо организовать по-другому — штатная схема (с управлением по «минусу») уже не подходит. Один провод моторчика насоса соединим с «минусом». Второй же идет в салон — на двухконтактный разъем омывателя (поз. 5 на фото 2) под щитком приборов. На один из этих двух контактов должен поступить «плюс» зажигания, другой надо соединить дополнительным проводом с моторчиком, а также со знакомым уже контактом 4 колодки от прежнего реле (рис. 3). На принципиальной схеме (рис. 5) — это цепь, связывающая «+» моторчика омывателя с контактом 86 «восьмого» реле, а на фото 2 — светло-голубой провод. Теперь при подаче «плюса» на контакт 4 сработает омыватель, а дворники совершат три-четыре взмаха. Проверьте это.

Стеклоочиститель готов к работе, можете пользоваться. Возни не так уж много, а положительная сторона очевидна — цена переделки ничтожная, необходимых (в том числе при отказе) запчастей всюду полно. Но есть и альтернативная возможность. В продаже теперь встречаются специальные реле того же назначения, что у нас, — преобразовать алгоритм работы «классических» дворников. Перепаивать ничего не придется, есть регулируемая пауза. Несомненные плюсы. Но такое реле в несколько раз дороже родного «восьмого», а главное — купить его сложно. Минус серьезный.

Кстати, нынче продаются и «восьмые» реле дворников с паузой. Включается такое в цепь, как и обычное, — вставив его в собранную нами цепь, вы получите те же потребительские качества, что и со специальным реле, упомянутым выше.
