Ручка ручника ваз 2109

Регулировка и замена ручного тормоза на ВАЗ 2109

Ручной тормоз способствует удержанию автомобиля на одном месте при длительных стоянках. Также он требуется для экстренного, аварийного торможения.

Использовать ручник для популярного среди молодых водителей дрифта настоятельно не рекомендуется.

Вид из салона

Конструкция

Система ручного тормоза (РТ) на автомобилях ВАЗ 2109 достаточно простая. Она включает в себя два основных узла:

  • Тормозные устройства для задних колес;
  • Механический привод.

Привод, в свою очередь, состоит из:

  • Рычага ручного тормоза, расположенного в салоне по правую руку от водителя;
  • Передних и задних тросов привода.

Концы заднего троса соединены с рычагами тормозных колодок ручного привода. В на участке подведения переднего тросика к задней области мы имеем дело со следующими элементами:

  • Уравнитель;
  • Регулирующая гайка;
  • Оттяжная пружина и контргайка. Ими передний трос соединен с кронштейном кузова авто.

Отпуская рычаг, пружина ослабляет натяжение тросов и уравнитель возвращается в исходное положение. Именно тут требуется регулировка.

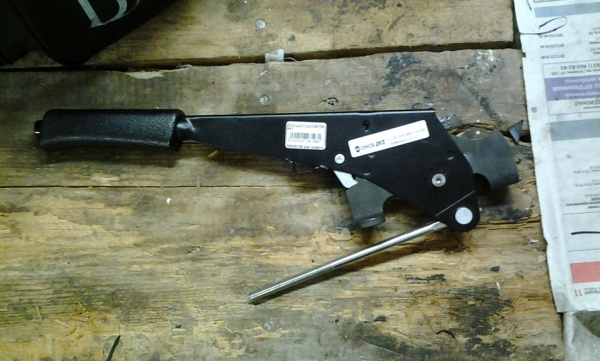

Демонтированная ручка РТ

Регулировка или замена

В некоторых ситуациях можно обойтись простой регулировкой тросов, но порой их приходится менять полностью.

Способ ремонта

Причины

Регулировка тросов РТ

  • Ручник не держит на склонах;
  • Обнаружено ослабление натяжения в результате планового техосмотра.
  • Ослабились наконечники троса ручника;
  • Нити тросика начали постепенно рваться, разрушаться;
  • Тросик с трудностями перемещается внутри оболочки даже после смазки элемента

Прежде чем принимать окончательное решение, советуем провести проверку текущего состояния РТ и определить, нужна ли просто регулировка, либо придется менять тросик.

Проверка состояния

Нормальная регулировка РТ обеспечивает удержание автомобиля на уклоне. Это соответствует 3-8 щелчкам рукоятки на более новых девятках или 5-7 щелчкам на ВАЗ 2109, выпущенных ранее 1995 года.

Для проведения проверки выполните несколько простых операций:

  • Найдите уклон, у которого имеется около 25 градусов;
  • Включите ручник в необходимое положение;
  • Если автомобиль начинает скатываться, ручник не держит, требуется регулировка;
  • При отсутствии поблизости такого склона проверка выполняется в гаражных условиях;
  • Поставьте машину на ровную поверхность, до упора поднимите ручку ручного тормоза;
  • Подойдите сзади и постарайтесь с максимальной силой толкнуть автомобиль;
  • Если при этом машина начала движение, РТ требует настройки;
  • Проверьте работоспособность ручника на 2 щелчке на более новых версиях ВАЗ 2109 и не доходя до 5 щелчках на версиях до 1995 года. Если ручник при этом работает на полную силу, тросик перетянут. Его потребуется также отрегулировать.

Эксплуатация авто с перетянутым тросом РТ также опасна, поскольку это ведет к перегреву и износу задних тормозных колодок.

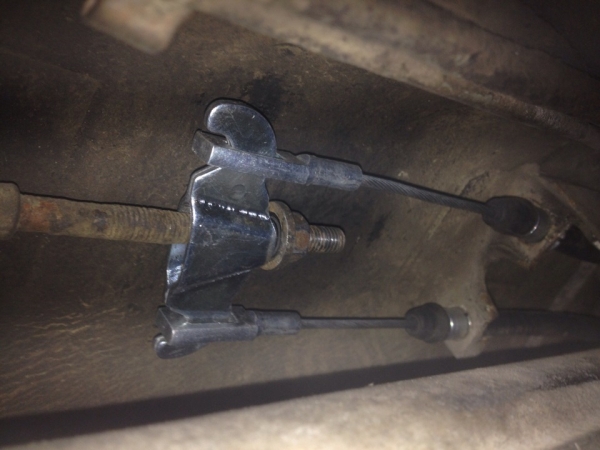

Вид снизу

Регулировка

Для регулировки тросика РТ вам потребуется яма, эстакада или подъемник. Далее действуем по следующему алгоритму.

  1. Поднимите ручку ручника на 2-3 щелчка из салона.
  2. Залезайте под автомобиль и ослабляйте затяжку контрирующей гайки уравнителя троса ручника. Перед этим гайку лучше обработать металлической щеткой, чтобы удалить всю грязь.
  3. Далее действуйте по обстоятельствам. Если трос перетянут, его нужно ослабить соответствующими манипуляциями с гайкой. Если же трос слишком слабо держит, гайку необходимо затянуть потуже.
  4. Если натяжение тросика не дает никакого результата, то элемент уже на пределе своих возможностей. Следовательно, единственное решение сложившейся ситуации — замена.
  5. Регулируя степень натяжения, обязательно давайте оценку регулировке троса по ходу рычага РТ. Как вы помните, в норме она составляет 3-8 щелчков для более свежих версий автомобиля ВАЗ 2109, либо 5-7 щелчков для девяток, которые выпустили до 1995 года.
  6. Проверяйте свободу вращения задних колес. Если вы перетяните тросик, колеса будут вращаться с усилием, не так свободно, как должны.
  7. Выполнив регулировку, затяните обратно контрирующую гайку и вновь проверьте работоспособность ручного тормоза путем поездки на склон или толкания машины при включенном РТ.
Читать еще:  Почему потеют стекла ваз 2107

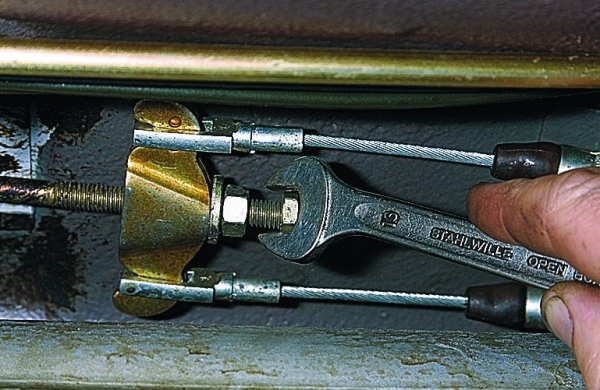

Процесс регулировки

Замена

В некоторых случаях тяжелое перемещение тросика в оболочке связано с отсутствием смазки. Чтобы устранить этот дефект, залейте в оболочку трансмиссионное или моторное масло. Вливайте до тех пор, пока из противоположного конца оболочки троса не выльется смазка. Не забывайте перемещать трос, пока заливаете смазочный материал.

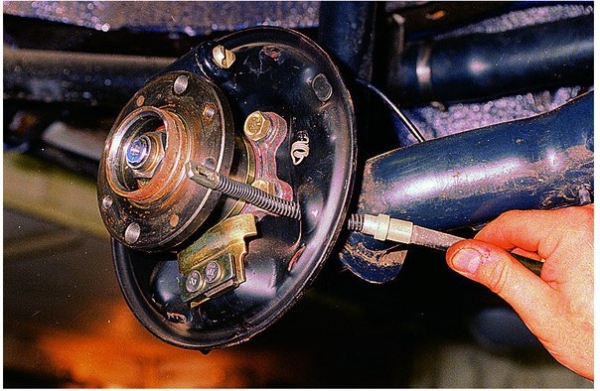

Процедура замены тросика

Но смазка — это скорее временная мера. При обнаружении признаков износа тросика, его лучше заменить на новый. Делается это следующим образом.

  1. Ослабьте натяжение контрирующей гайки троса РТ.
  2. Открутите регулировочную гайку уравнителя, что позволит ослабить тросы привода ручника.
  3. Вывесите заднюю часть вашего ВАЗ 2109 с помощью домкрата, после чего снимите тормозной барабан и тормозную колодку.
  4. Открутите наконечник троса привода от приводного рычага.
  5. Отсоедините крепежную гайку, после чего демонтируйте держатель тросика РТ на балке задней подвески автомобиля.
  6. Извлеките втулку оболочки из отверстия, имеющегося в тормозном щите.
  7. Через отверстие в тормозном щите пропустите наконечник троса РТ.
  8. Извлеките тросик РТ из всех держателей, имеющихся на кузове вашей машины.
  9. Рассоедините наконечник тросика РТ с уравнителем.
  10. Протолкните наконечник троса из кронштейна, что позволит снять трос.
  11. Установите уже новенький, проверенный тросик, действуя в обратной последовательности.
  12. Не забудьте на завершающем этапе сборки узла отрегулировать натяжение троса и работоспособность восстановленного РТ.

Меньше работы — дольше эксплуатация?

Многие водители считают, что редкое использование ручного тормоза обеспечивает максимальную работоспособность данного узла. На самом деле подобная попытка сохранить ресурс РТ дает совершенно противоположный эффект.

Чем реже вы используете ручник на вашем автомобиле, тем меньше перемещений осуществляет трос в своей оболочке. Это приводит к потере эффективности, работоспособности тросика. Потеря подвижности ведет к появлению обрывов при редких включениях ручного тормоза. Как результат, в самый неподходящий момент машина не стоит на месте, как ей положено.

Чтобы не допустить проблем с РТ, периодически осматривайте состояние узла, а также не забывайте выжимать ручку стояночного тормоза тогда, когда это необходимо и требуется правилами ПДД.

Ваз 2109: замена стояночного тормоза своими силами

Ручник ваз 2109

Поставить автомашину во время стоянки на ручник становится затруднительно? Рычаг ручника во время подъема делает более 8 щелчков?
Или начинает закусывать во время опускания? Значит, возникает вопрос, что происходит с ручным приводом тормоза.
На Ваз 2109 замена стояночного тормоза выполняется после осмотра всей системы. Замена стояночного тормоза ваз 2109 может быть легко проведена и своими силами.

Замена

Начинается все с осмотра.

Осмотр

Для проведения осмотра надо подготовить машину:

  • Промыть всю нижнюю часть кузова ваз, заднюю ходовую часть. Подождать когда немного обсохнет.
  • Осмотр можно провести на эстакаде.
  • Поднять рычаг на 2-4 щелчка.

Замена стояночного тормоза на ваз 2109

  • Спуститься под машину.
  • Проверить натяжение троса ручника. При заметном провисе, если порвано несколько прядей проволоки, необходимо произвести его замену.

Примечание: если оборвано более 2 прядей, трос подлежит обязательной замене. Порванные проволоки могут вызывать зацепления во время пользования ручником.

Замену троса желательно проводить в гараже со смотровой ямой. В случае отсутствия смотровой ямы надо приготовить старое одеяло или несколько больших гофрированных листов картона.

Совет: проводить ремонт, лежа на бетоне очень вредно для здоровья. Картон расстелить на пол в два-три слоя.

Для замены троса потребуются следующий инвентарь:

  • сам трос, который надо купить в автомагазине;
  • набор ключей;
  • домкрат;
  • стандартные металлические стационарные подставки;
  • противооткатные башмаки;
  • щетка по металлу;
  • лампа освещения с защитной сеткой;
  • уксусная кислота – 70%;
  • ветошь;
  • перчатки х/б.

Примечание: уксусная кислота потребуется для смачивания резьбовых соединений, при откручивании гаек.

Читать еще:  Крышка на расширительный бачок ваз 2114

Снятие троса

  • Автотранспортное средство установить ровно по яме.

Замена троса стояночного тормоза ваз 2109

  • Включить первую передачу.
  • Рычаг ручника опустить в нижнее крайнее положение.
  • Открыть капот.
  • Отключить минусовую клемму с аккумулятора.
  • Поставить под передние колеса противооткатные башмаки.
  • Спуститься под кузов машины.
  • Щеткой по металлу очистить шток уравнителя.
  • Попробовать ослабить стопорную гайку.

Примечание: если она плохо поддается, тогда смочить ветошь уксусной кислотой, положить на резьбу штока, оставить минут на 20-30.

Еще раз очистить щеткой по металлу резьбу штока, повторить попытку ослабления гаек. Гайки должны легко открутиться.
Продолжаем:

  • Скрутить их со штока уравнительной планки.
  • Перейти к задней части машины.
  • Ослабить болты крепления колесных дисков.
  • Домкратом поднять одну сторону, установить подставку.
  • Такую операцию выполнить со второй стороной.
  • Снять колесные диски.
  • Открутить стопорные шпильки тормозного барабана.
  • Стопорные барабаны обстучать по кругу, для этого использовать деревянный брусок, слесарный молоток.
  • Снять их.
  • К рычагу привода одной колодки закрепляется наконечник троса.
  • Снять эту колодку.
  • Отсоединить трос.
  • Открутить болт, который крепит оболочку троса за балку подвесной системы.
  • От балки внутрь кузова, удалить уплотняющую втулку из тормозного щитка.
  • Вытянуть трос.

Ту же процедуру проделать с другим тормозным барабаном. Затем освободить из креплений под днищем остальные оболочки.
После этого вывести концы тормозного троса из уравнителя.

Установка

Замена троса стояночного тормоза на ваз 2109

Установка нового троса производится в обратном порядке. Оболочки очистить от скопившейся грязи, промыть бензином или растворителем.
Внутрь налить чистого масла, можно применить графитную смазку. Все резьбовые соединения очистить от ржавчины.
Смазать графитной смазкой. Ту же процедуру проделать с гайками.
Среди автолюбителей сложилось мнение, чем меньше ставить машину на ручной тормоз, тем больше он будет служить. Но это ошибочное мнение.
По всем техническим условиям трос ручного тормоза чаще выходит из строя, при малом его использовании. Так как происходит его коксование в оболочках из-за скапливающейся грязи, попадающих масляных остатков.
По этой простой причине пользоваться ручником надо всегда при установке машины на стоянку.
На этом замена троса стояночного тормоза ваз 2109 не заканчивается. Это только половина проведенной работы.

Ваз 2109 регулировка стояночного тормоза

Следующий этап — проверить состояние тормозных колодок. При обнаружении дефектов заменить их.
Они не должны иметь отслоений от металла корпуса. Толщина должна составлять 2/3 от стандарта.
Проверить стяжные пружины по виткам. Они не должны быть погнутыми или иметь трещин.
В случае чего заменить их. Проверить распорную планку. Она также не должна иметь заусениц, погнутостей, большой выработки.
Тщательно осмотреть барабаны, провести рукою по внутренней поверхности. При больших выемках от использования колодок проточить их.
Если нет возможности это сделать, то заменить. Установить барабан, закрепить шпильками.
Одеть колесные диски. Наживить болтами, немного притянуть.

Ваз 2109 рычаг стояночного тормоза

  • Опустить задний мост. Произвести затяжку колесных дисков баллонным ключом.

Для надежной проверки работы стояночного тормоза надо выбрать уклон в соотношении 1:4 (1 метр высоты, 4 метра длины). Установить машину на выбранный уклон.
Поднять рычаг тормоза на 3-4 щелчка. Выключить передачу, отключить зажигание.
Машина должна остаться без движения. На этом вся процедура замены троса ручной тормозной системы будет окончательно законченной.

Примечание. Не забываем проверить и лампочки стояночного тормоза ваз 21093.

При проведении работ своими руками надо просмотреть видео, в котором будут рассказаны все этапы, указаны все детали проведения замены. На фото можно детально рассмотреть места креплений, прохода троса.
Прочитать инструкции, прилагаемые к видео, фото – материалам. Проведя доскональное изучение всех этапов, порядок выполняемой работы можно смело приступать к выполнению этой операции самостоятельно.
Цена на новый тормоз и трос не так уж и велика.

Читать еще:  Масло для мкпп ваз 2114

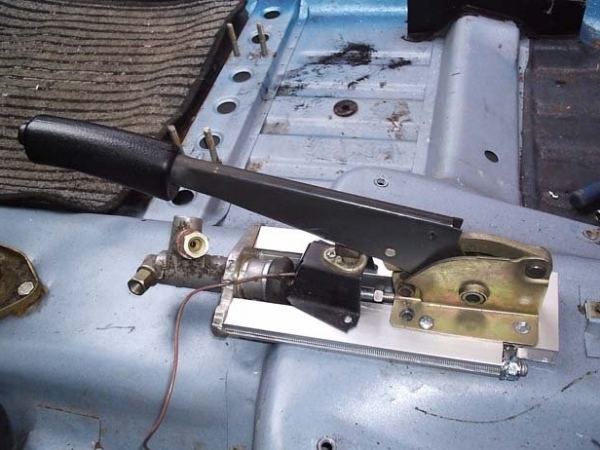

Снятие рычага ручника ваз 2108

Рычаг ручного тормоза ваз 2108 требует замены в случае его механического повреждения, поломки самого механизма или ручки с кнопкой фиксатором. Обычно рычаг имеет свойство ломаться в случае, когда ручником долго не пользовались и произошло заклинивание троса в оболочке. Резкий рывок в попытке стронуть трос с места может привести к поломке. Так же заклинивание троса и последующую поломку механизма могла спровоцировать ситуация, когда водитель после оттепели ставит на ручник автомобиль, а ночью бьет мороз и клинит колодки.

Демонтажные работы будут сопровождаться с частичной разборкой декоративной отделки салона автомгобиля, так же потребуется частичное снятие самого троса ручника (см. Снятие и замена троса ручного тормоза). Автомобиль необходимо загнать на смотровую яму или эстакаду.

Порядок проведения ремонтных работ выглядит следующим образом:

  • Загнав автомобиль на яму, гаечным ключом отворачиваем контрольную и регулировочную гайки троса. Снимаем уравнитель с рычага вместе с тросом.
  • На сам рычаг будет натянут защитный резиновый чехол, который предотвращает попадание пыли и грязи в салон автомобиля. Снимите с рычага чехол, если он поврежден замените его на новый.

Следующий этап ремонтных работ проводим в салоне автомобиля, а именно:

  • В салоне нам необходимо снять декоративный туннель пола, расположенные между передними сиденьями. Прежде чем его снимать, стяните с рычага переключения передач чехол. Далее снимите люк туннеля, расположенный под рычагом ручника. Отверните саморезы крепления туннеля, после чего аккуратно вытащите его.
  • Торцовым ключом на десять отворачиваем четыре болта крепления механизма рычага к кузову автомобиля и снимаем его.
  • Извлекаем стопорное кольцо и снимаем втулку тяги и саму тягу, отсоединив ее от рычага ручника.

На этом ремонтные работы по снятию рычага ручника ваз 2108 завершены. Устанавливая новый, не забудьте смазать сам механизм и болты его крепления литолом. Так же смазать необходимо нижний рычаг и уровнитель троса, которые стоит проверить и в случае слабого заклинивания пропитать моторным маслом. Если пропитка не помогла, замените трос на новый.

Схема ручного стояночного тормоза автомобилей ВАЗ 2108, 2109, 21099

Стояночная тормозная система автомобилей ВАЗ 2108, 2109, 21099 предназначена для предотвращения самопроизвольного движения автомобиля во время стоянки. Рычаг привода стояночного тормоза двумя торсами связан с тормозными механизмами задних колес.

Схема стояночной тормозной системы автомобилей ВАЗ 2108, 2109, 21099

Основные элементы стояночной тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— Рычаг стояночного тормоза

Приводит в действие всю систему.

— Тяга рычага

Металлическая тяга от рычага к тросам.

— Трос привода тормозного механизма правого заднего колеса

Трос в оболочке к тормозному механизму правого колеса.

— Шайба

Шайба механизма натягивания тросов.

— Регулировочная гайка

Гайка для регулировки натяжения тросов.

— Контргайка

Гайка фиксации регулировочной гайки.

— Трос привода тормозного механизма левого заднего колеса

Трос в оболочке к тормозному механизму заднего левого колеса.

— Распорная планка

Металлическая планка разводящая тормозные колодки.

— Рычаг тормозного механизма

Рычаг в тормозном механизме задних колес для передачи воздействия на распорную планку.

— Уравнитель тросов

Приспособление для крепления тяги рычага и тросов идущих к тормозным механизмам колес, выравнивания усилия их натяжения.

— Резиновый чехол

— Ось тяги

Примечания и дополнения

— Ход рычага стояночного тормоза («ручника») должен составлять 2-4 щелчка. В процессе эксплуатации автомобиля допустимо увеличение до 8-ми щелчков. Если не соответствует норме необходимо провести регулировку стояночного тормоза.
