Рулевой кардан ваз 2114

Содержание

Как снять рулевую колонку на ВАЗ 2114 и 2115

Рулевая колонка на автомобилях ВАЗ 2113, 2114 и 2115 полностью идентичная и процедура снятия или же установки ничем не будет отличаться. Само собой, данная конструкция уже предусматриваем регулировку руля по высоте. Именно по этой причине многие владельцы старых Самар, ВАЗ 2109, 2109, 21099, хотят себе установить вал в сборе от новых моделей.

Для того, чтобы снять рулевой вал в сборе на ВАЗ 2114 и 2115, нам понадобится следующий инструмент:

  • зубило
  • молоток
  • головка на 13 мм
  • трещотка и удлинитель

Снятие и установка рулевой колонки на ВАЗ 2114 и 2115

Итак, первым делом необходимо выполнить следующие действия:

После всего этого получается примерно следующая картина:

Колонка крепится при помощи двух шпилек и гаек в передней части, и двух болтов с отрывными шляпками в задней части. Разумеется, круглые шляпки откручиваются при помощи зубила и молотка:

Когда болт крутится уже без особых усилий, можно окончательно отвернуть его рукой.

Прежде чем откручивать передние крепления, сразу можно выкрутить стяжной болт крепления хвостовика кардана к рулевой рейке.

Теперь можно приступать к передним крепления колонки. При помощи головки глубокой на 13 мм и трещоточной рукоятки отворачиваем гайки крепления, как это наглядно показано на фото ниже.

Теперь вал в сборе крепится только лишь на шлицах к рулевой рейке. Чтобы его сдернуть, необходимо при помощи зубила расширить немного ожимку, после чего пробовать срывать на себя колонку. Чтобы испытать меньше проблем, можно надеть руль на вал, закрутив его гайкой слегка, и резко дернуть на себя. Обычно, в таком случае, снимать колонку намного проще.

Результат проделанной работы показан наглядно ниже.

Установка происходит строго о в обратной последовательности. Цена новой колонки составляет от 3000 рублей.

Как снять рулевую колонку на ВАЗ 2114 и 2115

Рулевая колонка на автомобилях ВАЗ 2113, 2114 и 2115 полностью идентичная и процедура снятия или же установки ничем не будет отличаться. Само собой, данная конструкция уже предусматриваем регулировку руля по высоте. Именно по этой причине многие владельцы старых Самар, ВАЗ 2109, 2109, 21099, хотят себе установить вал в сборе от новых моделей.

Для того, чтобы снять рулевой вал в сборе на ВАЗ 2114 и 2115, нам понадобится следующий инструмент:

  • зубило
  • молоток
  • головка на 13 мм
  • трещотка и удлинитель

Снятие и установка рулевой колонки на ВАЗ 2114 и 2115

Итак, первым делом необходимо выполнить следующие действия:

После всего этого получается примерно следующая картина:

Колонка крепится при помощи двух шпилек и гаек в передней части, и двух болтов с отрывными шляпками в задней части. Разумеется, круглые шляпки откручиваются при помощи зубила и молотка:

Когда болт крутится уже без особых усилий, можно окончательно отвернуть его рукой.

Прежде чем откручивать передние крепления, сразу можно выкрутить стяжной болт крепления хвостовика кардана к рулевой рейке.

Теперь можно приступать к передним крепления колонки. При помощи головки глубокой на 13 мм и трещоточной рукоятки отворачиваем гайки крепления, как это наглядно показано на фото ниже.

Читать еще:  Лада приора не крутит стартер причины

Теперь вал в сборе крепится только лишь на шлицах к рулевой рейке. Чтобы его сдернуть, необходимо при помощи зубила расширить немного ожимку, после чего пробовать срывать на себя колонку. Чтобы испытать меньше проблем, можно надеть руль на вал, закрутив его гайкой слегка, и резко дернуть на себя. Обычно, в таком случае, снимать колонку намного проще.

Результат проделанной работы показан наглядно ниже.

Установка происходит строго о в обратной последовательности. Цена новой колонки составляет от 3000 рублей.

Рулевой кардан ваз 2114

Статья для водителей по запросу карданчик рулевого вала на ваз 2114 – кликай. Статьи, советов и рекомендаций по ремонту и обслуживанию автомобиля своими руками. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.

Категория: Ремонт своими руками

Смех в теме: Я знаю три волшебных английских слова, с помощью которых можно спокойно общаться на любые темы. Это “Окей”, “Вау!” и “Упс!”

Опубликовал Админ: по просьбе Парфенийа

Рассуждение автовладельца: Комфортная машинка для двоих. Очень экономная и эргономичная. При долгой езде не устаешь сидеть и ничего не болит. Заправляешься реже, чем на других машинах.

В рулевом вале SS20 вместо игольчатых подшипников качения в кардане применены подшипники скольжения с использованием упругих втулок.

Поделись с друзьями

Применяемость

  • ВАЗ 2113-2115
  • ВАЗ 2110-2112
  • ВАЗ 1117-1119 (ЛАДА Калина)
  • ВАЗ 2190-2191 (ЛАДА Гранта)
  • ВАЗ 2192, 2194 (ЛАДА Калина 2)
  • Datsun mi-DO, Datsun on-DO
  • ВАЗ 2170-2172 (Лада Приора с ЭУР)

Преимущества использования рулевого вала SS20 в автомобилях ВАЗ

  • бесшумная работа — карданное соединение с упругими втулками не имеет люфта и поэтому не стучит;
  • легкое вращение и отсутствие заеданий обеспечивается наличием качественной смазки и высокими антифрикционными свойствами втулок карданчика;
  • упругие втулки кардана имеют достаточную прочность, не сминаются и имеют минимальный износ, что обеспечивает высокий ресурс.

Гарантия

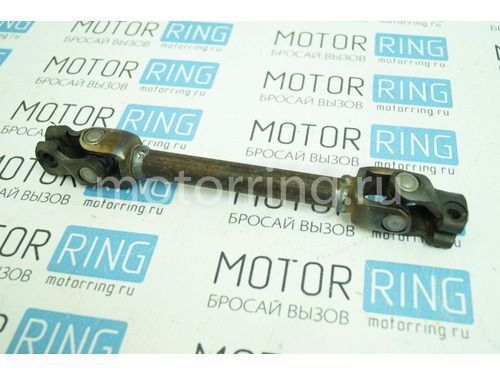

Рулевой вал промежуточный (рулевой кардан) устанавливается между усилителем рулевого управления (на а/м с электроусилителем) и рулевым механизмом. На тех автомобилях, где нет усилителя, он устанавливается между валом рулевой колонки и рулевым механизмом, и предназначен для передачи усилия от вращения руля на рулевой механизм.

Так как оси рулевого механизма и рулевой колонки находятся под углом друг к другу, то рулевой вал имеет в своем составе карданный механизм (один или два, в зависимости от модели), и резиновый демпфер для уменьшения вибраций и ударов, передаваемых на руль.Карданный механизм штатного рулевого вала, устанавливаемого на конвейере, в крестовине имеет четыре игольчатых подшипника, обеспечивающих свободное вращение и поворот. При эксплуатации автомобиля игольчатый подшипник изнашивается, увеличивая зазор и люфт, поэтому появляются стуки, заедания и перекаты (неравномерность вращения). Также при производстве штатных рулевых валов имеются дефекты недостаточной смазки подшипников. Зачастую в подшипнике изначально присутствует увеличенный зазор и с самого начала эксплуатации автомобиля карданные соединения рулевого вала стучат.

Компания SS20 предлагает по 2 модификации рулевых валов на каждый автомобиль:

  • для моделей ЛАДА Приора, ЛАДА Калина и ЛАДА Гранта это две модификации: первый вал с цельносварной конструкцией и модификация с разъемом в центральной части — вал составной конструкции.
  • для моделей ВАЗ 2110 и 2113 это модификации с резиновым демпфером как в заводской конструкции и вторая модификация — цельносварной вал, из конструкции которого исключен демпфер;

Вал с резиновой муфтой обеспечивает упругое гашение толчков от рулевого механизма и стандартную управляемость.

Вал цельносварной и вал составной конструкции — обеспечивают более точное и четкое управление автомобилем.

Вал составной конструкции легко устанавливается на автомобиль, и не требует снятия рулевой рейки. Это исключает необходимость использования подъемников и другого специализированного оборудования. Установка вала составной конструкции на автомобиль может быть выполнена на ровной площадке с использованием минимального набора инструментов.

В рулевом вале SS20 вместо игольчатых подшипников качения в кардане применены подшипники скольжения с использованием упругих втулок. Данное решение обеспечивает предварительный натяг в каждом из подшипников карданного соединения и, соответственно, отсутствие люфта и полное отсутствие стука в таком соединении. Легкость вращения обеспечивает наличие качественной смазки и высокие антифрикционные свойства втулок.

Читать еще:  Размер ремня генератора ваз 2106 карбюратор

Диагностика рулевого карданного вала

На своём автомобиле Вы можете проверить исправность рулевого карданного вала самостоятельно (примечание: рулевые валы SS20 устанавливаются только на автомобилях с регулировкой рулевой колонки по высоте). Для этого на автомобиле без ЭУР:

  1. Установите автомобиль на ровную горизонтальную площадку с твёрдым покрытием.
  2. Одной рукой возьмитесь за промежуточный рулевой вал в районе крестовины кардана, касаясь при этом пальцами вилок кардана.

Диагностика рулевого вала для автомобилей с ЭУР производится аналогичным способом как при работающем, так и при неработающем двигателе. При этом нужно учитывать, что при неработающем двигателе во время качания руля прослушивается стук в электроусилителе — не путать его со стуком рулевого вала (наличие стука в электроусилителе при неработающем двигателе не является дефектом).

Маркировка

В таблице указаны рекомендуемые розничные цены в Самаре

Кронштейн для установки электроусилителя руля на ВАЗ 2108-21099, 2110-2112, 2113-2115, Лада Приора

со скидкой 16 %

Держатель для очков

со скидкой 19 %

Комплект веерных форсунок универсальных на гайке

со скидкой 19 %

Герметик loctite 574 оранжевый в шприце 20 мл

со скидкой 19 %

Обратный клапан омывателя «Мини»

со скидкой 19 %

Подлокотник rex универсальный

со скидкой 14 %

Обратный клапан омывателя

со скидкой 19 %

Подогревы сидений svkavtomagiccomfort-40 встраиваемые

со скидкой 19 %

Кисточка с краской для подкраски сколов и царапин

со скидкой 19 %

Коврик аккумулятора резиновый

со скидкой 19 %

Оплачивайте товары банковской картой, с помощью QIWI, Яндекс.Деньги или WebMoney и экономьте на покупке от 4%, избегая почтовые и банковские комиссии

Этот товар выбрали 1 покупатель

Устанавливается между электроусилителем и рулевым механизмом.

Если на автомобиле не был установлен ЭУР и вы решили его поставить, то тогда замену рулевого вала не избежать.

Вес, кг: 0.95 Размеры, см: 19 х 5 х 3 Объем, м3: 0.00029

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

  • Наличными при получении
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

  • Наличными при получении
  • Кредит, рассрочка
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Как устроен рулевой карданчик, обзор неисправностей и инструкция по его замене

Для некоторых автомобилей отечественного производства характерен дефект, называющийся люфтом рулевого управления. Наблюдаться он начинает обычно после продолжительного эксплуатационного периода. Избавиться от данной проблемы можно только путём замены рулевого кардана.

Читать еще:  Зеркало правое ваз 2110 цена

Для того чтобы заменить старый карданчик рулевой на новый, нужно произвести демонтаж рулевой колонки и осуществить ремонт. Ремонт рулевого карданчика можно выполнить самостоятельно, однако операция может иметь много нюансов.

Из-за чего может возникнуть неисправность

Всякий механизм с течением времени становится негодным, выходя из строя. Это же касается частей рулевых колонок, которые подвергаются износу после длительной эксплуатации. Причиной подобных поломок является большое количество неровностей на дорогах, на которые постоянно приходится натыкаться транспорту во время перемещения по дорогам, что может считаться вполне актуальной проблемой для российских реалий.

В случае если карданчик либо иная деталь рулевой колонки портится, то неисправность даёт о себе знать возникновением стука. Если вы слышите, что что-то стучит в рулевой колонке, это означает, что необходимо немедленно произвести замену. Главные признаки, характеризующие неисправность рулевого карданчика:

  1. При взятии рулевого вала руками там, где он соединяется с рейкой и перемещается сверху вниз, можно отчётливо услышать стук.
    Важно заметить, что стук далеко не всегда свидетельствует о поломке карданчика. В некоторых случаях звук может появляться из-за отказа подшипника игольчатого типа, оставшегося без специальной смазки.
  2. Когда образуется люфт в области втулки и в месте, где шестерня соединяется с рейкой.

Появление люфта либо стука может быть связано с узлами, имеющими плохое натяжение. В таком случае нужно сделать следующее:

  • Взять гаечный/трубный ключ;
  • Крепко закрутить развинченные гайки и болты.

После этого стук должен прекратиться.

Если ни одна из перечисленных выше причин не состыковывается с вашей ситуацией, то это означает, что испортился карданчик и его следует заменить на новый либо приобрести новую рулевую рейку.

Устройство рулевого карданчика

Конструкцию карданчика (рулевого вала) составляют две основные части, присоединенные друг к другу при помощи шарнира карданного.

Рулевой карданчик соединяется с шестернёй приводного типа с помощью особого крепления, которое обозначается цифрой девять, снизу. Вверху же карданчик осуществляет вращательные движения на двух подшипниках шарикового типа в трубке кронштейна.

Крепления рулевого вала соединяются с кронштейном приварного типа в 4-х местах. Участок карданчика, находящийся спереди, закрепляется через 2 пластинки особыми головками срезного типа. Соединение заднего участка карданчика осуществляется с помощью болтов приварного типа.

Чтобы разобрать рейку, делаем следующее:

  1. Снимаем защитную гофру;
  2. Откручиваем среднюю гайку;
  3. Разбираем рейку на 2 отдельные части.

Теперь перейдём к разбору особенностей демонтажа колонки.

Как производится демонтаж колонки рулевого типа

Для осуществления замены карданчика нужно провести демонтаж колонки рулевого типа:

  1. Производим обесточивание аккумулятора;
  2. На руле убирается накладка самой крышки деактиватора сигнала (для снятия используется отвёртка);
  3. Когда защитный покров окажется снят, необходимо будет убрать накладку с автомобильного руля;
  4. Берём отвёртку фигурного типа и отвинчиваем 2 самореза;
  5. Теперь крышка вынимается целиком;
  6. Далее нужно удалить 3 самореза, воспользовавшись отвёрткой. Эти саморезы отвечают за фиксацию контакта аудио сигнала;
  7. Провод отсоединяется и снимается основной контакт;
  8. Следующим действием окажется снятие руля. Чтобы сделать это, необходимо его потянуть на себя;
  9. Демонтируется узел подрулевых переключателей;
  10. Вынимается деактиватор зажигания;
  11. Используем ключ (13мм) и выкручиваем болт, который крепит муфту (располагается под нижней поверхностью педалей);
  12. Выкручиваем педали, которые фиксируют рулевой вал спереди;
  13. Гайки, отвечающие за фиксацию рулевого управления, выкручиваются с помощью ключа.

Важно заметить, что фиксация креплений осуществляется при помощи болтов, имеющих срезанные головки, стандартным образом открутить не получится. Придётся наносить периодические удары с помощью зубила.

Как заменить карданчик рулевого типа

После снятия колонки нужно произвести замену рулевого карданчика. Для этого:

  1. Сдвигаем рулевой вал так, чтобы оказался доступен болт, который фиксирует кардан с колонкой рулевого типа.
  2. Начинаем выкручивать гайку, удерживая 2-м ключом болт;
  3. Удаляем болт;
  4. Карданчик убирается со шлицев колонки;
  5. «Свежий» карданчик нужно надеть на шлицы колонки рулевой;
  6. Место соединения закрепляется при помощи болта, оснащённого гайкой;
  7. Инсталлируем на крепление кронштейн, после чего наживляем гайки с болтами;
  8. Производим монтаж узла рулевых переключателей;
  9. Осуществляем финальную сборку руля.

На этом моменте процедура замены изделия может считаться завершённой. Если всю работу выполнять согласно инструкции, можно получить вполне удовлетворительный результат.
